        ГОСТ 5721-2022

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Подшипники качения

ПОДШИПНИКИ РОЛИКОВЫЕ СФЕРИЧЕСКИЕ ДВУХРЯДНЫЕ С АСИММЕТРИЧНЫМИ РОЛИКАМИ

Общие технические требования

Rolling bearings. Radial spherical double-row roller bearings with asymmetrical rollers. General technical requirements

МКС 21.100.20

Дата введения 2023-04-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом "Управляющая компания ЕПК" (ОАО "УК ЕПК")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 307 "Подшипники качения и скольжения"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 26 декабря 2022 г. N 157-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 января 2023 г. N 2-ст межгосударственный стандарт ГОСТ 5721-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2023 г.

5 ВЗАМЕН ГОСТ 5721-75

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт распространяется на роликовые сферические двухрядные подшипники с асимметричными роликами (далее - подшипники), изготавливаемые по ГОСТ 520, и устанавливает их классификацию по конструктивным исполнениям и присоединительным размерам, указания по применению и эксплуатации, а также технические требования к данной группе однородной продукции.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 520 Подшипники качения. Общие технические условия

ГОСТ 3189 Подшипники шариковые и роликовые. Система условных обозначений

ГОСТ 3325 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки

ГОСТ 3478 Подшипники качения. Присоединительные размеры

ГОСТ 13014 Втулки стяжные подшипников качения. Основные размеры

ГОСТ 24208 Втулки закрепительные подшипников качения. Основные размеры

ГОСТ 24696 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры

ГОСТ 24955 Подшипники качения. Термины и определения

ГОСТ 25256 Подшипники качения. Допуски. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 24955 и ГОСТ 25256, а также следующие термины с соответствующими определениями:

3.1 коническое отверстие: Отверстие подшипника, образующая которого представляет собой прямую линию, пересекающуюся с осью подшипника.

3.2 номинальный диаметр конического отверстия: Номинальный диаметр малого основания теоретического конического отверстия.

3.3 выпуклый ролик: Ролик, наружная поверхность которого является выпуклой.

3.4 асимметричный ролик: Выпуклый ролик, наружная поверхность которого не имеет плоскости симметрии, перпендикулярной оси ролика.

3.5 радиальный подшипник: Подшипник качения, предназначенный для восприятия преимущественно радиальной нагрузки.

3.6 роликовый подшипник: Подшипник качения с роликами в качестве тел качения.

3.7 сферический подшипник: Радиальный подшипник, имеющий сферическую дорожку качения на наружном кольце.

3.8 двухрядный подшипник: Подшипник качения с двумя рядами роликов.

3.9 узел закрепительной втулки: Сборочная единица, состоящая из закрепительной втулки, стопорной гайки и стопорного устройства.

3.10 закрепительная втулка: Разрезная вдоль оси втулка с цилиндрическим отверстием и конической наружной поверхностью, имеющая наружную резьбу со стороны узкого торца.

Примечание - Предназначается для монтажа (с помощью стопорной гайки и стопорной шайбы) подшипника с коническим отверстием на цилиндрическом валу.

3.11 стопорная гайка: Гайка, используемая для осевого позиционирования подшипников качения.

3.12 стяжная втулка: Разрезная вдоль оси втулка с цилиндрическим отверстием и конической наружной поверхностью, имеющая наружную резьбу со стороны широкого торца.

Примечание - Предназначается для монтажа и демонтажа с помощью стопорной гайки и стопорной шайбы подшипника с коническим отверстием на цилиндрическом валу.

3.13 смазочная канавка: Кольцевая проточка на наружном кольце для подвода смазочного материала к смазочным отверстиям.

3.14 смазочное отверстие: Отверстие в наружном кольце для подвода смазочного материала к дорожке качения.

4 Обозначения

В настоящем стандарте применены следующие обозначения:

b - номинальная ширина смазочной канавки;

B - номинальная ширина подшипника;

d - номинальный диаметр отверстия подшипника*;

_______________

* К данному параметру также относится номинальный диаметр конического отверстия.

- номинальный диаметр смазочного отверстия;
- номинальный диаметр отверстия узла закрепительной втулки; номинальный диаметр отверстия стяжной втулки;

D - номинальный наружный диаметр подшипника;

r - размер монтажной фаски;

- наименьший единичный размер монтажной фаски.

5 Классификация

5.1 Условное обозначение подшипника

5.1.1 Условное обозначение подшипника - по ГОСТ 3189.

Примечание - В рамках настоящего стандарта дополнительный знак "Н" с цифрой или без нее рассматривается как компонент основного условного обозначения.

5.1.2 При заказе обозначение подшипника должно состоять из слова "Подшипник", условного обозначения подшипника и (через пробел) надписи "ГОСТ 520-2011".

Примеры

1 Подшипник с номинальным диаметром отверстия 500 мм (обозначение диаметра 500), с номинальным наружным диаметром 720 мм (серии диаметров 1), роликовый сферический (типа 3), двухрядный с цилиндрическим отверстием (конструктивного исполнения 00), номинальной шириной 167 мм (серии ширин 3), класса точности нормальный, изготовленный по ГОСТ 520-2011:

Подшипник 30031/500 ГОСТ 520-2011.

2 Подшипник с номинальным диаметром отверстия 120 мм (обозначение диаметра 24), с номинальным наружным диаметром 180 мм (серии диаметров 1), роликовый сферический (типа 3), двухрядный с коническим отверстием конусностью 1:30 (конструктивного исполнения 11), номинальной шириной 69 мм (серии ширин 4), со смазочной канавкой и смазочными отверстиями на наружном кольце (Н), класса точности нормальный, изготовленный по ГОСТ 520-2011:

Подшипник 4113124Н ГОСТ 520-2011.

5.2 Конструктивные исполнения

5.2.1 Конструктивные исполнения подшипников с дополнительным обозначением "Н" характеризуются наличием смазочной канавки и смазочных отверстий на наружном кольце.

5.2.2 Конструктивные исполнения подшипников указаны в таблице 1 и на рисунках 1-12.

Таблица 1 - Конструктивные исполнения

Обозначение конструктивного исполнения*

Серия ширин

Описание конструктивного исполнения

Рисунок**

основное

дополнительное

00

-

0, 3, 4

С цилиндрическим отверстием

1

Н

0, 2, 3, 4

С цилиндрическим отверстием, со смазочной канавкой и смазочными отверстиями

2

01

-

0

С узлом закрепительной втулки

3

Н

0, 3

С узлом закрепительной втулки, со смазочной канавкой и смазочными отверстиями

4

06

-

2, 3

С двумя наружными кольцами и дистанционным кольцом

5

07

-

0, 3

Со стяжной втулкой

6

Н

0, 3

Со стяжной втулкой, смазочной канавкой и смазочными отверстиями

7

11

-

0, 3

С коническим отверстием конусностью 1:12

8

4

С коническим отверстием конусностью 1:30

9

Н

0, 3

С коническим отверстием конусностью 1:12, со смазочной канавкой и смазочными отверстиями

10

4

С коническим отверстием конусностью 1:30, со смазочной канавкой и смазочными отверстиями

11

16

-

0

Со стяжной втулкой и с двумя наружными кольцами

12

* Основное обозначение конструктивного исполнения указывают на пятом и шестом местах в основном условном обозначении подшипника, а дополнительное обозначение конструктивного исполнения - в дополнительном условном обозначении подшипника справа по ГОСТ 3189.

** Рисунки поясняют главные особенности конструктивного исполнения, но не определяют точную внутреннюю конструкцию подшипника. Изображения сепараторов на рисунках отсутствуют.

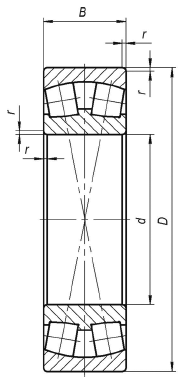

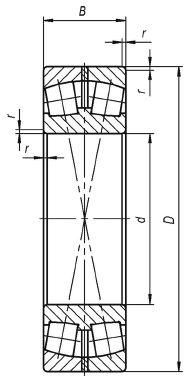

Рисунок 1 - Конструктивное исполнение 00

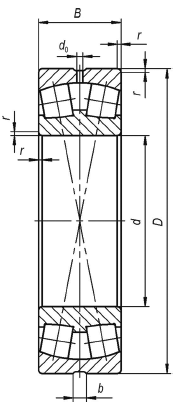

Рисунок 2 - Конструктивное исполнение 00Н

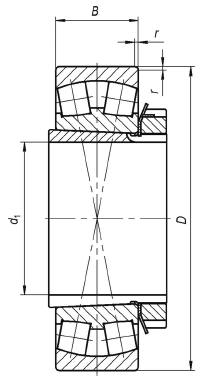

Рисунок 3 - Конструктивное исполнение 01

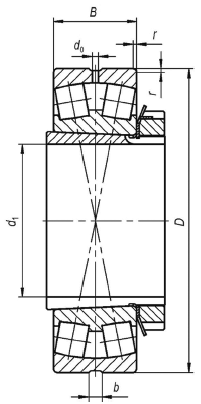

Рисунок 4 - Конструктивное исполнение 01Н

Рисунок 5 - Конструктивное исполнение 06

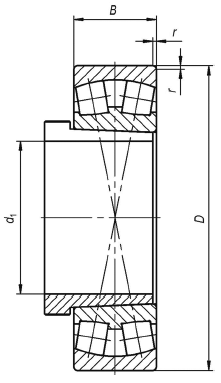

Рисунок 6 - Конструктивное исполнение 07

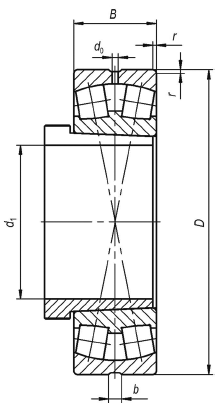

Рисунок 7 - Конструктивное исполнение 07Н

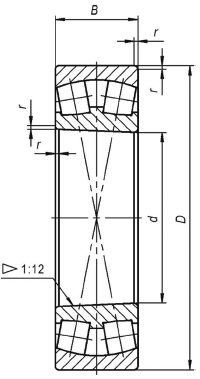

Рисунок 8 - Конструктивное исполнение 11, серии ширин 0 и 3

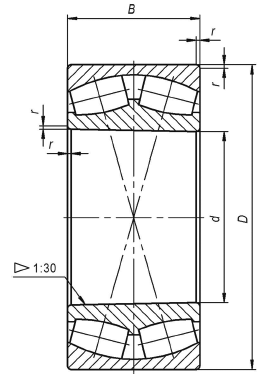

Рисунок 9 - Конструктивное исполнение 11, серия ширин 4

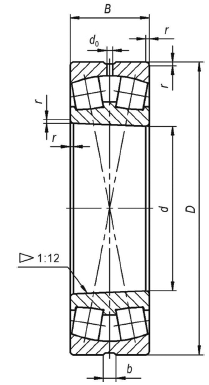

Рисунок 10 - Конструктивное исполнение 11Н, серии ширин 0 и 3

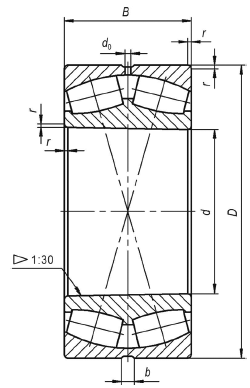

Рисунок 11 - Конструктивное исполнение 11Н, серия ширин 4

Рисунок 12 - Конструктивное исполнение 16

5.3 Класс точности

Класс точности - по ГОСТ 520.

5.4 Присоединительные размеры

5.4.1 Номинальный диаметр отверстия, номинальный наружный диаметр, номинальная ширина подшипника, номинальный диаметр отверстия стяжной втулки, номинальный диаметр отверстия узла закрепительной втулки и наименьший единичный размер монтажной фаски должны соответствовать значениям, указанным в таблицах 2-23.

5.4.2 Наибольший единичный размер монтажных фасок - по ГОСТ 3478.

Примечание - Наибольший единичный размер монтажных фасок определяют в соответствии с минимальным размером соответствующей монтажной фаски и диаметром отверстия подшипника.

Таблица 2 - Серия диаметров 8, серия ширин 4, конструктивное исполнение 00Н

Основное условное обозначение подшипника

d

D

B

мм

40038/750Н

750

920

170

5,0

Таблица 3 - Серия диаметров 1, серия ширин 2, конструктивные исполнения 00Н, 06

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00Н

06

мм

-

20631/670

670

980

180

7,5

20031/1180Н

-

1180

1660

272

9,5

Таблица 4 - Серия диаметров 1, серия ширин 3, конструктивные исполнения 00, 00Н, 06, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

06

11

11Н

мм

3003117

-

-

3113117

-

85

130

34

1,1

3003118

-

-

3113118

-

90

140

37

1,5

3003120

-

-

3113120

-

100

150

37

1,5

3003122

-

-

3113122

-

110

170

45

2,0

3003124

-

-

3113124

-

120

180

46

2,0

3003126

-

-

3113126

-

130

200

52

2,0

-

3003128Н

-

-

3113128Н

140

210

53

2,0

-

3003130Н

-

-

3113130Н

150

225

56

2,1

-

3003132Н

-

-

3113132Н

160

240

60

2,1

-

3003134Н

-

-

3113134Н

170

260

67

2,1

-

3003136Н

-

-

3113136Н

180

280

74

2,1

-

3003138Н

-

-

3113138Н

190

290

75

2,1

-

3003140Н

-

-

3113140Н

200

310

82

2,1

-

3003144Н

-

-

3113144Н

220

340

90

3,0

-

3003148Н

-

-

3113148Н

240

360

92

3,0

-

3003152Н

-

-

3113152Н

260

400

104

4,0

-

3003156Н

-

-

3113156Н

280

420

106

4,0

-

3003160Н

-

-

3113160Н

300

460

118

4,0

-

3003164Н

-

-

3113164Н

320

480

121

4,0

-

3003168Н

-

-

3113168Н

340

520

133

5,0

-

3003172Н

-

-

3113172Н

360

540

134

5,0

-

3003176Н

-

-

3113176Н

380

560

135

5,0

-

3003180Н

3063180

-

3113180Н

400

600

148

5,0

-

3003184Н

-

-

3113184Н

420

620

150

5,0

-

3003188Н

3063188

-

3113188Н

440

650

157

6,0

-

3003192Н

-

-

3113192Н

460

680

163

6,0

-

3003196Н

-

-

3113196Н

480

700

165

6,0

-

30031/500Н

-

-

31131/500Н

500

720

167

6,0

-

30031/530Н

-

-

31131/530Н

530

780

185

6,0

-

30031/560Н

-

-

31131/560Н

560

820

195

6,0

-

30031/600Н

-

-

31131/600Н

600

870

200

6,0

-

30031/630Н

-

-

31131/630Н

630

920

212

7,5

-

30031/670Н

-

-

31131/670Н

670

980

230

7,5

-

30031/710Н

-

-

31131/710Н

710

1030

236

7,5

-

30031/750Н

-

-

31131/750Н

750

1090

250

7,5

-

30031/800Н

-

-

31131/800Н

800

1150

258

7,5

-

30031/850Н

-

-

31131/850Н

850

1220

272

7,5

-

30031/900Н

-

-

31131/900Н

900

1280

280

7,5

-

30031/950Н

-

-

31131/950Н

950

1360

300

7,5

-

30031/1000Н

-

-

31131/1000Н

1000

1420

308

7,5

-

30031/1060Н

-

-

31131/1060Н

1060

1500

325

9,5

-

30031/1120Н

-

-

31131/1120Н

1120

1580

345

9,5

Таблица 5 - Серия диаметров 9, серия ширин 3, конструктивное исполнение 00Н

Основное условное обозначение подшипника

d

D

B

мм

3003948Н

240

320

60

2,1

3003956Н

280

380

75

2,1

3003992Н

460

620

118

4,0

Таблица 6 - Серия диаметров 1, серия ширин 3, конструктивное исполнение 01Н

Основное условное обозначение подшипника

D

B

Узел закрепительной

мм

втулки*

3013125Н

125

210

53

2,0

Н3028

3013140Н

200

340

90

2,0

Н3044

3013144Н

220

360

92

3,0

Н3048

3013148Н

240

400

104

4,0

Н3052

3013152Н

260

420

106

4,0

Н3056

3013156Н

280

460

118

4,0

Н3060

3013176Н

380

600

148

5,0

Н3080

* Узлы закрепительных втулок - по ГОСТ 24208.

Таблица 7 - Серия диаметров 1, серия ширин 3, конструктивное исполнение 07Н

Основное условное обозначение подшипника

D

B

Стяжная втулка*

мм

3073160Н

280

480

121

4,0

АН3060

3073176Н

360

560

135

5,0

АН3076

30731/570Н

570

870

200

6,0

АН30/600

* Стяжные втулки - по ГОСТ 13014.

Таблица 8 - Серия диаметров 1, серия ширин 4, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

4003124

-

4113124

-

120

180

60

2,0

4003126

-

4113126

-

130

200

69

2,0

-

4003128Н

-

4113128Н

140

210

69

2,0

-

4003130Н

-

4113130Н

150

225

75

2,1

-

4003132Н

-

4113132Н

160

240

80

2,1

-

4003134Н

-

4113134Н

170

260

90

2,1

-

4003136Н

-

4113136Н

180

280

100

2,1

-

4003138Н

-

4113138Н

190

290

100

2,1

-

4003140Н

-

4113140Н

200

310

109

2,1

-

4003144Н

-

4113144Н

220

340

118

3,0

-

4003148Н

-

4113148Н

240

360

118

3,0

-

4003152Н

-

4113152Н

260

400

140

4,0

-

4003156Н

-

4113156Н

280

420

140

4,0

-

4003160Н

-

4113160Н

300

460

160

4,0

-

4003164Н

-

4113164Н

320

480

160

4,0

-

4003168Н

-

4113168Н

340

520

180

5,0

-

4003172Н

-

4113172Н

360

540

180

5,0

-

4003176Н

-

4113176Н

380

560

180

5,0

-

4003180Н

-

4113180Н

400

600

200

5,0

-

4003184Н

-

4113184Н

420

620

200

5,0

-

4003188Н

-

4113188Н

440

650

212

6,0

-

4003192Н

-

4113192Н

460

680

218

6,0

-

4003196Н

-

4113196Н

480

700

218

6,0

-

40031/500Н

-

41131/500Н

500

720

218

6,0

-

40031/530Н

-

41131/530Н

530

780

250

6,0

-

40031/850Н

-

-

850

1220

365

7,5

-

40031/1000Н

-

41131/1000Н

1000

1420

412

7,5

-

40031/1060Н

-

41131/1060Н

1060

1500

438

9,5

-

40031/1120Н

-

41131/1120Н

1120

1580

462

9,5

-

40031/1180Н

-

41131/1180Н

1180

1660

475

9,5

-

40031/1250Н

-

41131/1250Н

1250

1750

500

9,5

-

40031/1320Н

-

41131/1320Н

1320

1850

530

12,0

-

40031/1400Н

-

41131/1400Н

1400

1950

545

12,0

Таблица 9 - Серия диаметров 7, серия ширин 3, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

3003720

-

3113720

-

100

165

52

2,0

3003722

-

3113722

-

110

180

56

2,0

3003724

-

3113724

-

120

200

62

2,0

-

3003726Н

-

3113726Н

130

210

64

2,0

-

3003728Н

-

3113728Н

140

225

68

2,1

-

3003730Н

-

3113730Н

150

250

80

2,1

-

3003732Н

-

3113732Н

160

270

86

2,1

-

3003734Н

-

3113734Н

170

280

88

2,1

-

3003736Н

-

3113736Н

180

300

96

3,0

-

3003738Н

-

3113738Н

190

320

104

3,0

-

3003740Н

-

3113740Н

200

340

112

3,0

-

3003744Н

-

3113744Н

220

370

120

4,0

-

3003748Н

-

3113748Н

240

400

128

4,0

-

3003752Н

-

3113752Н

260

440

144

4,0

-

3003756Н

-

3113756Н

280

460

146

5,0

-

3003760Н

-

3113760Н

300

500

160

5,0

-

3003764Н

-

3113764Н

320

540

176

5,0

-

3003768Н

-

3113768Н

340

580

190

5,0

-

3003772Н

-

3113772Н

360

600

192

5,0

-

3003776Н

-

3113776Н

380

620

194

5,0

-

3003780Н

-

3113780Н

400

650

200

6,0

-

3003784Н

-

3113784Н

420

700

224

6,0

-

3003788Н

-

3113788Н

440

720

226

6,0

-

3003792Н

-

3113792Н

460

760

240

7,5

-

3003796Н

-

3113796Н

480

790

248

7,5

-

30037/500Н

-

31137/500Н

500

830

264

7,5

-

30037/530Н

-

31137/530Н

530

870

272

7,5

-

30037/560Н

-

31137/560Н

560

920

280

7,5

-

30037/600Н

-

31137/600Н

600

980

300

7,5

-

30037/630Н

-

31137/630Н

630

1030

315

7,5

Таблица 10 - Серия диаметров 7, серия ширин 3, конструктивное исполнение 01Н

Основное условное обозначение подшипника

D

B

Узел закрепительной

мм

втулки*

3013727Н

135

250

80

2,1

Н3130

3013736Н

180

340

112

3,0

Н3140

3013738Н

190

340

112

3,0

-

3013740Н

200

370

120

4,0

Н3144Х

3013744Н

220

400

128

4,0

Н3148Х

3013748Н

240

440

144

4,0

Н3152Х

* Узлы закрепительных втулок - по ГОСТ 24208.

Таблица 11 - Серия диаметров 7, серия ширин 3, конструктивное исполнение 07Н

Основное условное обозначение подшипника

D

B

Стяжная втулка*

мм

3073729Н

145

250

80

2,1

АН3130Х

3073776Н

380

650

200

6,0

АН3180

* Стяжные втулки - по ГОСТ 13014.

Таблица 12 - Серия диаметров 7, серия ширин 4, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

4003722

-

4113722

-

110

180

69

2,0

4003724

-

4113724

-

120

200

80

2,0

-

4003726Н

-

4113726Н

130

210

80

2,0

-

4003728Н

-

4113728Н

140

225

85

2,1

-

4003730Н

-

4113730Н

150

250

100

2,1

-

4003732Н

-

4113732Н

160

270

109

2,1

-

4003734Н

-

4113734Н

170

280

109

2,1

-

4003736Н

-

4113736Н

180

300

118

3,0

-

4003738Н

-

4113738Н

190

320

128

3,0

-

4003740Н

-

4113740Н

200

340

140

3,0

-

4003744Н

-

4113744Н

220

370

150

4,0

-

4003748Н

-

4113748Н

240

400

160

4,0

-

4003752Н

-

4113752Н

260

440

180

4,0

-

4003756Н

-

4113756Н

280

460

180

5,0

-

4003760Н

-

4113760Н

300

500

200

5,0

-

4003780Н

-

-

400

650

250

6,0

-

4003784Н

-

-

420

700

280

6,0

Таблица 13 - Серия диаметров 2, серия ширин 3, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

3003218

-

3113218

-

90

160

52,4

2,0

3003220

-

3113220

-

100

180

60,3

2,1

3003222

-

3113222

-

110

200

69,8

2,1

-

3003224Н

-

3113224Н

120

215

76

2,1

-

3003226Н

-

3113226Н

130

230

80

3,0

-

3003228Н

-

3113228Н

140

250

88

3,0

-

3003230Н

-

3113230Н

150

270

96

3,0

-

3003232Н

-

3113232Н

160

290

104

3,0

-

3003234Н

-

3113234Н

170

310

110

4,0

-

3003236Н

-

3113236Н

180

320

112

4,0

-

3003238Н

-

3113238Н

190

340

120

4,0

-

3003240Н

-

3113240Н

200

360

128

4,0

-

3003244Н

-

3113244Н

220

400

144

4,0

-

3003248Н

-

3113248Н

240

440

160

4,0

-

3003252Н

-

3113252Н

260

480

174

5,0

-

3003256Н

-

3113256Н

280

500

176

5,0

-

3003260Н

-

3113260Н

300

540

192

5,0

-

3003264Н

-

3113264Н

320

580

208

5,0

-

3003268Н

-

3113268Н

340

620

224

6,0

-

3003272Н

-

3113272Н

360

650

232

6,0

-

3003276Н

-

3113276Н

380

680

240

6,0

-

3003280Н

-

3113280Н

400

720

256

6,0

-

3003284Н

-

3113284Н

420

760

272

7,5

-

3003288Н

-

3113288Н

440

790

280

7,5

-

3003292Н

-

3113292Н

460

830

296

7,5

-

3003296Н

-

3113296Н

480

870

310

7,5

-

30032/500Н

-

31132/500Н

500

920

336

7,5

-

30032/530Н

-

31132/530Н

530

980

355

9,5

-

30032/850Н

-

-

850

1500

515

15,0

Таблица 14 - Серия диаметров 2, серия ширин 3, конструктивные исполнения 01, 01Н

Основное условное обозначение подшипника конструктивного исполнения

D

B

Узел закрепительной

01

01Н

мм

втулки*

3013220

-

100

200

69,8

2,1

-

-

3013260Н

300

580

208

5,0

Н3264

-

3013272Н

360

680

240

6,0

Н3276

* Узлы закрепительных втулок - по ГОСТ 24208.

Таблица 15 - Серия диаметров 2, серия ширин 3, конструктивные исполнения 07, 07Н

Основное условное обозначение подшипника конструктивного исполнения

D

B

Стяжная втулка*

07

07Н

мм

3073219

-

95

180

60,3

2,1

АН3220Х

-

3073234Н

170

320

112

4,0

-

-

3073240Н

200

400

144

4,0

-

* Стяжные втулки - по ГОСТ 13014.

Таблица 16 - Серия диаметров 5, серия ширин 0, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

3505

-

113505

-

25

52

18

1,0

3506

-

113506

-

30

62

20

1,0

3507

-

113507

-

35

72

23

1,1

3508

-

113508

-

40

80

23

1,1

3509

-

113509

-

45

85

23

1,1

3510

-

113510

-

50

90

23

1,1

3511

-

113511

-

55

100

25

1,5

3512

-

113512

-

60

110

28

1,5

3513

-

113513

-

65

120

31

1,5

3514

-

113514

-

70

125

31

1,5

3515

-

113515

-

75

130

31

1,5

3516

-

113516

-

80

140

33

2,0

3517

-

113517

-

85

150

36

2,0

3518

-

113518

-

90

160

40

2,0

3519

-

113519

-

95

170

43

2,1

3520

-

113520

-

100

180

46

2,1

3522

-

113522

-

110

200

53

2,1

-

3524Н

-

113524Н

120

215

58

2,1

-

3526Н

-

113526Н

130

230

64

3,0

-

3528Н

-

113528Н

140

250

68

3,0

-

3530Н

-

113530Н

150

270

73

3,0

-

3532Н

-

113532Н

160

290

80

3,0

-

3534Н

-

113534Н

170

310

86

4,0

-

3536Н

-

113536Н

180

320

86

4,0

-

3538Н

-

113538Н

190

340

92

4,0

-

3540Н

-

113540Н

200

360

98

4,0

-

3544Н

-

113544Н

220

400

108

4,0

-

3548Н

-

113548Н

240

440

120

4,0

-

3552Н

-

113552Н

260

480

130

5,0

-

3556Н

-

113556Н

280

500

130

5,0

-

3560Н

-

113560Н

300

540

140

5,0

-

3564Н

-

113564Н

320

580

150

5,0

-

3568Н

-

113568Н

340

620

165

6,0

-

3572Н

-

113572Н

360

650

170

6,0

-

3576Н

-

113576Н

380

680

175

6,0

-

3580Н

-

113580Н

400

720

185

6,0

Таблица 17 - Серия диаметров 5, серия ширин 0, конструктивные исполнения 01, 01Н

Основное условное обозначение подшипника конструктивного исполнения

D

B

Узел закрепительной

01

01Н

мм

втулки*

13508

-

40

85

23

1,1

Н309

13509

-

45

90

23

1,1

Н310

13510

-

50

100

25

1,5

Н311

13512

-

60

120

31

1,5

Н313

13514

-

70

140

33

2,0

Н316

13516

-

80

160

40

2,0

Н318

13518

-

90

180

46

2,1

Н320

13520

-

100

200

53

2,1

Н322

-

13522Н

110

215

58

2,1

Н3124

-

13523Н

115

230

64

3,0

Н3126

-

13525Н

125

250

68

3,0

Н3128

-

13528Н

140

290

80

3,0

Н3132

-

13530Н

150

310

86

4,0

Н3134

-

13532Н

160

320

86

4,0

Н3136

-

13534Н

170

340

92

4,0

Н3138

-

13536Н

180

360

98

4,0

Н3140

-

13540Н

200

400

108

4,0

Н3144Х

-

13544Н

220

440

120

4,0

Н3148Х

-

13548Н

240

480

130

5,0

Н3152Х

* Узлы закрепительных втулок - по ГОСТ 24208.

Таблица 18 - Серия диаметров 5, серия ширин 0, конструктивное исполнение 07Н

Основное условное обозначение подшипника

D

B

Стяжная втулка*

мм

73536Н

180

340

92

4,0

АН2238

73544Н

220

440

120

4,0

АН2248

* Стяжные втулки - по ГОСТ 13014.

Таблица 19 - Серия диаметров 3, серия ширин 0, конструктивное исполнение 07

Основное условное обозначение подшипника

D

B

Стяжная втулка*

мм

73317

85

340

68

4,0

АН2318X

* Стяжная втулка - по ГОСТ 13014.

Таблица 20 - Серия диаметров 3, серия ширин 3, конструктивное исполнение 00Н

Основное условное обозначение подшипника

d

D

B

мм

3003332Н

160

340

136

4,0

Таблица 21 - Серия диаметров 6, серия ширин 0, конструктивные исполнения 00, 00Н, 11, 11Н

Основное условное обозначение подшипника конструктивного исполнения

d

D

B

00

00Н

11

11Н

мм

3608

-

113608

-

40

90

33

1,5

3609

-

113609

-

45

100

36

1,5

3610

-

113610

-

50

110

40

2,0

3611

-

113611

-

55

120

43

2,0

3612

-

113612

-

60

130

46

2,1

3613

-

113613

-

65

140

48

2,1

3614

-

113614

-

70

150

51

2,1

3615

-

113615

-

75

160

55

2,1

3616

-

113616

-

80

170

58

2,1

3617

-

113617

-

85

180

60

3,0

3618

-

113618

-

90

190

64

3,0

3619

-

113619

-

95

200

67

3,0

-

3620Н

-

113620Н

100

215

73

3,0

-

3622Н

-

113622Н

110

240

80

3,0

-

3624Н

-

113624Н

120

260

86

3,0

-

3626Н

-

113626Н

130

280

93

4,0

-

3628Н

-

113628Н

140

300

102

4,0

-

3630Н

-

113630Н

150

320

108

4,0

-

3632Н

-

113632Н

160

340

114

4,0

-

3634Н

-

113634Н

170

360

120

4,0

-

3636Н

-

113636Н

180

380

126

4,0

-

3638Н

-

113638Н

190

400

132

5,0

-

3640Н

-

113640Н

200

420

138

5,0

-

3644Н

-

113644Н

220

460

145

5,0

-

3648Н

-

113648Н

240

500

155

5,0

-

3652Н

-

113652Н

260

540

165

6,0

-

3656Н

-

113656Н

280

580

175

6,0

-

3664Н

-

113664Н

320

670

200

7,5

-

3672Н

-

113672Н

360

750

224

7,5

-

3680Н

-

113680Н

400

820

243

7,5

Таблица 22 - Серия диаметров 6, серия ширин 0, конструктивные исполнения 01, 01Н

Основное условное обозначение подшипника конструктивного исполнения

D

B

Узел закрепительной

01

01Н

мм

втулки*

13608

-

40

100

36

1,5

Н2309

13609

-

45

110

40

2,0

Н2310

13610

-

50

120

43

2,0

Н2311

13611

-

55

130

46

2,1

Н2312

13612

-

60

140

48

2,1

Н2313

13613

-

65

160

55

2,1

Н2315

13614

-

70

170

58

2,1

Н2316

13616

-

80

190

64

3,0

Н2318

-

13618Н

90

215

73

3,0

Н2320

-

13620Н

100

240

80

3,0

Н2322

-

13622Н

110

260

86

3,0

Н2324

-

13625Н

125

300

102

4,0

Н2328

-

13628Н

140

340

114

4,0

Н2332

-

13630Н

150

360

120

4,0

Н2334

-

13632Н

160

380

126

4,0

Н2336

-

13634Н

170

400

132

5,0

Н2338

-

13636Н

180

420

138

5,0

Н2340

-

13638Н

190

420

138

5,0

-

-

13648Н

240

540

165

6,0

Н2352Х

* Узлы закрепительных втулок - по ГОСТ 24208.

Таблица 23 - Серия диаметров 6, серия ширин 0, конструктивные исполнения 07, 07Н, 16

Основное условное обозначение подшипника конструктивного исполнения

D

B

Стяжная втулка*

07

07Н

16

мм

73610

-

-

50

120

43

2,0

АН2311Х

73611

-

-

55

130

46

2,0

АН2312Х

73612

-

-

60

140

48

2,1

АН2313

73613

-

-

65

150

51

2,1

АН2314Х

73614

-

-

70

160

55

2,1

АН2315Х

73615

-

-

75

170

58

2,1

АН2316Х

73616

-

-

80

180

60

3,0

АН2317Х

73617

-

-

85

190

64

3,0

АН2318Х

-

73619Н

-

95

215

73

3,0

АН2320Х

-

73620Н

163620

100

240

80

3,0

-

-

73623Н

-

115

260

86

3,0

АН2324Х

-

73624Н

-

120

280

93

4,0

-

-

73630Н

-

150

340

114

4,0

АН2332

-

73632Н

-

160

360

120

4,0

АН2334

-

73634Н

-

170

380

126

4,0

АН2336

-

73636Н

-

180

400

132

4,0

АН2338

-

73638Н

-

190

420

138

5,0

АН2340

-

73644Н

-

220

500

155

5,0

АН2348

* Стяжные втулки - по ГОСТ 13014.

6 Технические требования

6.1 Основные требования

Подшипники должны соответствовать требованиям настоящего стандарта и ГОСТ 520.

6.2 Конструктивные требования

6.2.1 Подшипники всех конструктивных исполнений с наружным диаметром свыше 200 мм изготавливают, как правило, со смазочной канавкой и смазочными отверстиями на наружном кольце.

6.2.1.1 По согласованию с заказчиком (потребителем) допускается изготавливать подшипники со смазочной канавкой и смазочными отверстиями на наружном кольце с наружным диаметром менее 200 мм.

6.2.1.2 Смазочная канавка и три смазочных отверстия, расположенных через 120°, должны находиться на середине ширины наружного кольца.

Значения номинальной ширины смазочной канавки и номинального диаметра смазочных отверстий - по ГОСТ 24696.

6.2.2 Подшипники конструктивных исполнений 01, 01Н комплектуют узлами закрепительной втулки по ГОСТ 24208.

Подшипники конструктивных исполнений 07, 07Н, 16 комплектуют стяжными втулками по ГОСТ 13014.

Допускается применять узлы закрепительных втулок и стяжные втулки с размерами отдельных элементов, за исключением присоединительных размеров, не соответствующими ГОСТ 24208 и ГОСТ 13014, а установленными изготовителем.

7 Указания по применению и эксплуатации

7.1 Подшипники используют при радиальной нагрузке при тяжелом режиме работы и режиме "особые условия" по ГОСТ 3325.

Допускается перекос наружного и внутреннего колец относительно друг друга.

7.2 Подшипники используют при комбинации радиальной и осевой нагрузок, если осевая нагрузка действует в обоих направлениях.

Подшипники не допускается применять при чисто осевой нагрузке.

7.3 Подшипники конструктивных исполнений 01, 01Н, 07, 07Н, 11, 11Н, 16 используют при необходимости регулирования радиального внутреннего зазора подшипника при монтаже, а также для облегчения монтажа и демонтажа.

7.4 Интервалы допусков и технические требования к посадочным поверхностям валов и корпусов, указания по выбору посадок и допустимые углы взаимного перекоса колец подшипников - по ГОСТ 3325.

7.5 Наибольшие радиусы галтелей валов и корпусов - по ГОСТ 3478.

7.6 Для подшипников, смонтированных на закрепительной втулке, значение осевой составляющей нагрузки в ньютонах не должно превышать 0,003Bd, где значения B и d - в миллиметрах.

УДК 621.822.8:006.354

МКС 21.100.20

Ключевые слова: подшипники качения, роликовый сферический двухрядный подшипник с асимметричными роликами, классификация, присоединительные размеры, технические требования, указания по применению и эксплуатации
