ГОСТ Р 71732-2024
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Оптика и фотоника
ПАТРОНЫ ЦЕНТРИРОВОЧНЫЕ
Конструкция
Optics and photonics. Centering chucks. Construction
ОКС 37.020
Дата введения 2025-09-01
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 296 "Оптика и фотоника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2024 г. № 1505-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Настоящий стандарт разработан на основе отраслевого стандарта ОСТ 3-3320-89 "Патроны центрировочные. Конструкция" в соответствии с требованиями статьи 35 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации".
1 Область применения
Настоящий стандарт распространяется на центрировочные патроны, предназначенные для крепления и центрирования линз диаметром от 3 до 350 мм.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1435 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 1491 Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры
ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия
ГОСТ 5950 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 6402 Шайбы пружинные. Технические условия
ГОСТ 7338 Пластины резиновые и резинотканевые. Технические условия
ГОСТ 10007 Фторопласт-4. Технические условия
ГОСТ 13766 Пружины винтовые цилиндрические сжатия и растяжения I класса, разряда 1 из стали круглого сечения. Основные параметры витков
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Исполнения центрировочных патронов
Изготавливают патроны восьми исполнений:
- исполнение 1 - патроны для линз диаметром от 3 до 6 мм;
- исполнение 2 - патроны для центрирования и обработки фасонным инструментом конструктивных фасок линз диаметром от 3 до 10 мм;
- исполнение 3 - патроны для линз диаметром свыше 6 до 16 мм включительно;
- исполнение 4 - патроны для линз диаметром свыше 16 до 24 мм включительно;
- исполнение 5 - патроны для линз диаметром свыше 24 до 100 мм включительно;
- исполнение 6 - правые патроны для линз диаметром свыше 10 до 100 мм включительно;
- исполнение 7 - патроны для линз диаметром свыше 50 до 100 мм включительно;
- исполнение 8 - патроны для линз диаметром свыше 100 до 350 мм включительно.
4 Конструкции и размеры центрировочных патронов исполнений 1-5
4.1 Конструкция и размеры центрировочных патронов исполнений 1-5 должны соответствовать указанным на рисунках 1-4, в таблице 1 и требованиям 4.2-4.10.
 |
________________
* Размеры для справок.

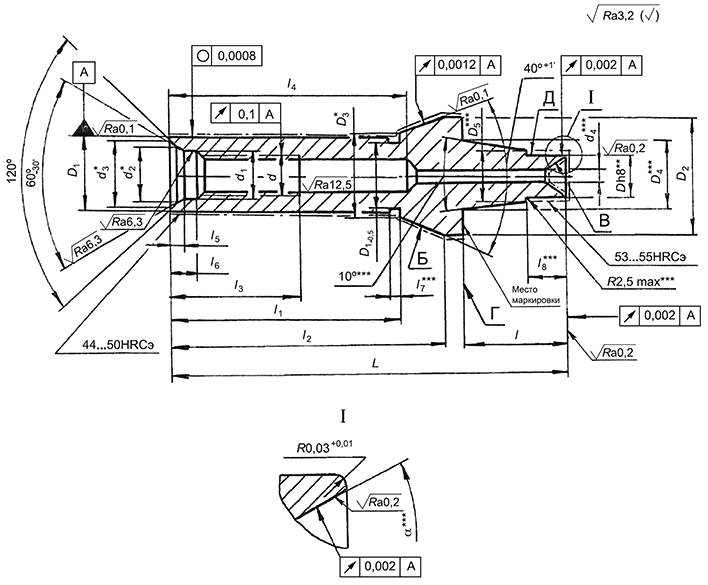

Рисунок 1 - Конструкция и размеры центрировочных патронов исполнения 1
 |  |
а - исполнение 2 | б - исполнение 3 |
Рисунок 2 - Конструкция и размеры центрировочных патронов исполнений 2 и 3
 |  |
а - исполнение 4 | б - исполнение 5 |

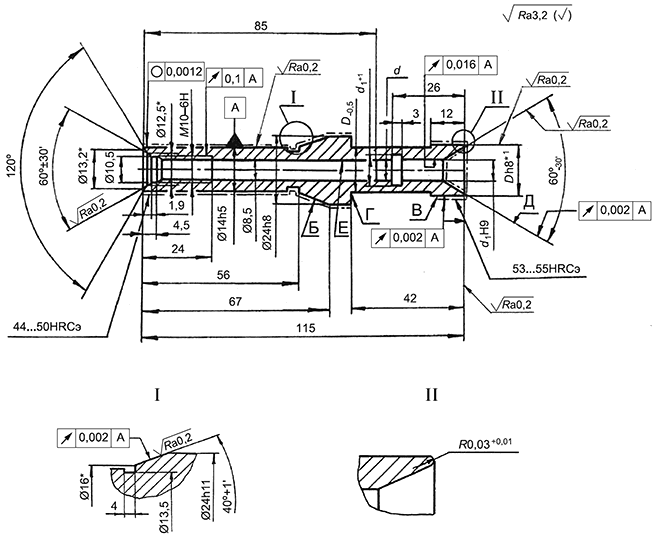

Рисунок 3 - Конструкция и размеры центрировочных патронов исполнений 4 и 5
Патрон 3.7126-0331-4-56-60 ГОСТ Р 71732-2024
Для варианта исполнения 1:
Патрон 3.7126-0331-4-56-60-I ГОСТ Р 71732-2024
4.3 *** - размеры рекомендуемые, задаются конструктором.
4.5 Острые кромки следует притупить радиусом R=0,3 мм.
4.7 Поверхность Б проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
4.8 Материал - сталь марки У8А по ГОСТ 1435, материал-заменитель - сталь ХВГ по ГОСТ 5950.
 |
Рисунок 4 - Конструкция и размеры центрировочных патронов исполнений 1-5
4.9 Покрытие - Хим.Окс.прм. (химическое оксидирование с промасливанием), кроме поверхностей А, Б, В, Г, Д.
Таблица 1 - Размеры центрировочных патронов исполнений 1-5
Обозна- чение патрона | Испол- нение | Диаметр обрабатываемой линзы  , мм |  |  , мм |  , мм |  , мм |  , мм |  , мм |  , мм | d
6H, |  , мм |  , мм |  , мм |  , мм |  , мм |  , мм | |
-0,008, мм | Номи- наль- ный | Пре- дель- ное откло- нение | мм | ||||||||||||||
3.7126- 0331 | 1 | От 3 до 6 включ. | 10 | 16 | -0,027 | 11,63 |  |  | - | 2,5 | М6 | 6,4 | 8,0 | 8,5 | 1 | - | 1,0 |
3.7126- 0332 | 2 | От 3 до 10 включ. | 17 | - | - |  | |||||||||||
3.7126- 0333 | Св. 6 до 10 включ. | 16 | 5,0 | 3 | 3,0 | ||||||||||||
3.7126- 0334 | 3 | Св. 10 до 16 включ. | 14 | 24 | -0,033 | 16,00 | 8,0 | М10 | 10,5 | 12,5 | 13,2 | 6 | 6,0 | ||||
3.7126- 0335 | |||||||||||||||||
3.7126- 0336 | 4 | Св. 16 до 24 включ. | 12,0 | - |  | 8,4 | |||||||||||
3.7126- 0337 | |||||||||||||||||
3.7126- 0338 | 5 | Св. 24 до 100 включ. | - | 18,0 | |||||||||||||
3.7126- 0339 | |||||||||||||||||
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | |||||||||||||||||
Окончание таблицы 1
Обозначение патрона | Испол- нение | L, мм | l, мм |  , мм |  , мм |  , мм |  , не менее, |  , мм |  , мм |  , мм |  , мм |  , мм | *** | с***, мм | Масса, кг, не более | ||||
Номи- наль- ная | Пре- дель- ное откло- нение | Номи- наль- ная | Пре- дель- ное откло- нение | Номи- наль- ная | Пре- дель- ное откло- нение | Номи- наль- ная | Пре- дель- ное откло- нение | мм | |||||||||||
3.7126-0331 | 1 | 56 | 15 | ±0,135 | 32 | ±0,195 | 38 | ±0,195 | 15 | +1,1 | 35 | 1,53 | 3,5 | 3 | 6 | - | 60° | 0,5 | 0,034 |
3.7126-0332 | 2 | 66 | - | - | 31 | - | - | 10 | |||||||||||
3.7126-0333 | 3 | 56 | 15 | ±0,135 | 32 | 38 | ±0,195 | 12 | 0,04 | ||||||||||
3.7126-0334 | 90 | 20 | ±0,165 | 56 | ±0,230 | 67 | ±0,230 | 20 | +1,3 | 60 | 1,9 | 4,5 | 5 | 0,142 | |||||
3.7126-0335 | 115 | 45 | ±0,195 | 0,185 | |||||||||||||||
3.7126-0336 | 4 | 90 | 20 | ±0,165 | - | 9 | 0,190 | ||||||||||||
3.7126-0337 | 115 | 45 | ±0,195 | 0,260 | |||||||||||||||
3.7126-0338 | 5 | 90 | 20 | ±0,165 | 17 | 13 | 70° | 1,0 | 0,235 | ||||||||||
3.7126-0339 | 115 | 45 | ±0,195 | 0,320 | |||||||||||||||
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | |||||||||||||||||||
5 Конструкция и размеры правых патронов исполнения 6
5.1 Конструкция, общие размеры и обозначения правых патронов исполнения 6 должны соответствовать указанным на рисунке 5, в таблице 2 и требованиям 5.1.1-5.1.3.
 |
 |
1 - патрон; 2 - втулка; 3 - вкладыш

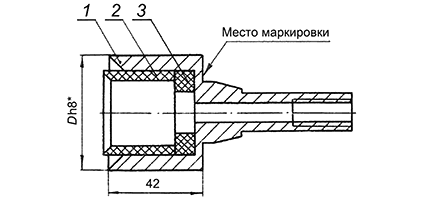

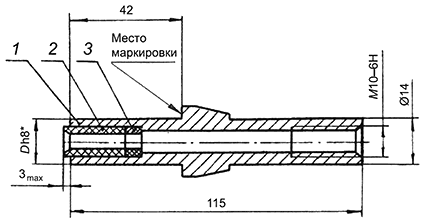

Рисунок 5 - Конструкция и общие размеры правых патронов исполнения 6
Таблица 2 - Обозначения правых патронов и деталей
Обозначение патрона | Диаметр обрабатываемой | Масса, кг, не более | Обозначение детали | ||
линзы , мм | Позиция 1 Патрон - 1 шт. | Позиция 2 Втулка - 1 шт. | Позиция 3 Вкладыш - 1 шт. | ||
3.7126-0341 | От 10 до 16 включ. | 0,186 | 3.7126-0341/001 | 3.7126-0341/002 | 3.7126-0341/003 |
3.7126-0342 | 0,187 | 3.7126-0342/002 | 3.7126-0342/003 | ||
3.7126-0343 | 0,188 | 3.7126-0343/002 | 3.7126-0343/003 | ||
3.7126-0344 | Св. 16 до 18 включ. | 0,204 | 3.7126-0342/001 | ||
3.7126-0345 | Св. 18 до 20 включ. | 0,226 | 3.7126-0343/001 | 3.7126-0344/002 | 3.7126-0344/003 |
3.7126-0346 | Св. 20 до 24 включ. | 0,266 | 3.7126-0344/001 | ||
3.7126-0347 | Св. 24 до 100 включ. | 3.7126-0345/001 | |||
3.7126-0348 | 0,334 | 3.7126-0345/002 | 3.7126-0345/003 | ||
3.7126-0349 | 0,343 | 3.7126-0346/002 | 3.7126-0346/003 | ||
3.7126-0351 | 0,360 | 3.7126-0347/002 | 3.7126-0347/003 | ||
3.7126-0352 | 0,398 | 3.7126-0348/002 | 3.7126-0348/003 | ||
3.7126-0353 | 0,452 | 3.7126-0349/002 | 3.7126-0349/003 | ||
Пример условного обозначения правого патрона для центрирования линз диаметром D=11 мм:
Патрон 3.7126-0341-11 ГОСТ Р 71732-2024
5.1.2 Втулки 2 и вкладыши 3 (см. рисунок 5) выбирают в зависимости от диаметра обрабатываемой линзы. Допускается вкладыш 3 заменить пружиной сжатия по ГОСТ 13766.
5.1.3 Маркируют условное обозначение патрона, указывают размер D; допускается указывать только размер D.
5.2 Конструкция и размеры патронов (см. рисунок 5, позиция 1) должны соответствовать указанным на рисунке 6, в таблице 3 и требованиям 5.2.1-5.2.6.
 |
 |
________________
* Размеры для справок.

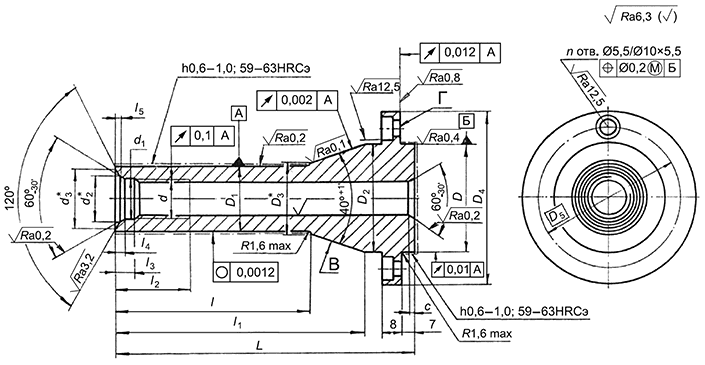

Рисунок 6 - Конструкция и размеры правых патронов исполнения 6
Таблица 3 - Размеры патронов
Обозначение патрона | Диаметр обрабатываемой линзы , мм | d, мм |  , мм | Масса, кг, не более |
3.7126-0341/001 | От 10 до 16 включ. | D - 3 | D - 5 | 0,185 |
3.7126-0342/001 | Св. 16 до 18 включ. | D - 3 | D - 6 | 0,200 |
3.7126-0343/001 | Св. 18 до 20 включ. | 8 | 0,220 | |
3.7126-0344/001 | Св. 20 до 24 включ. | D - 8 | 0,260 | |
3.7126-0345/001 | Св. 24 до 100 включ. | - | D - 10 | 0,320 |
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | ||||
Пример условного обозначения патрона для центрирования линз диаметром D=11 мм:
Патрон 3.7126-0341/001-11 ГОСТ Р 71732-2024
5.2.2 Острые кромки следует притупить радиусом R=0,3 мм.
5.2.4 Поверхность Б проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
5.2.5 Материал - сталь марки У8А по ГОСТ 1435, материал-заменитель - сталь ХВГ по ГОСТ 5950.
5.2.6 Покрытие - Хим.Окс.прм., кроме поверхностей А, Б, В, Г, Д, поверхность Е - эмаль XC-II07 IM черная, УХЛ4.
5.3 Конструкция и размеры втулок (см. рисунок 5, позиция 2) должны соответствовать указанным на рисунке 7, в таблице 4 и требованиям 5.3.1-5.3.4.
 |

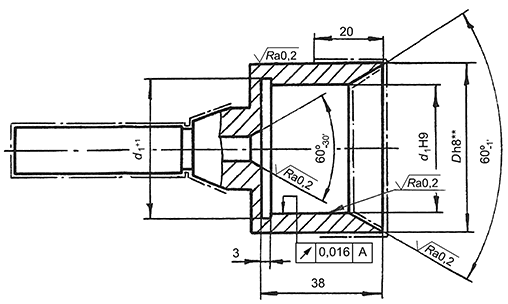

Рисунок 7 - Конструкция и размеры втулок
Таблица 4 - Размеры втулок
Обозначение втулки | D, мм | d, мм | L, мм | Масса, кг, не более |
3.7126-0341/002 | От 5 до 7 включ. | D - 3 | 20 | 0,001 |
3.7126-0342/002 | Св. 7 до 9 включ. | D - 4 | 0,002 | |
3.7126-0343/002 | Св. 9 до 12 включ. | D - 5 | 0,003 | |
3.7126-0344/002 | Св. 12 до 16 включ. | D - 6 | 0,005 | |
3.7126-0345/002 | Св. 16 до 22 включ. | 30 | 0,011 | |
3.7126-0346/002 | Св. 22 до 30 включ. | D - 7 | 0,018 | |
3.7126-0347/002 | Св. 30 до 40 включ. | D - 8 | 0,028 | |
3.7126-0348/002 | Св. 40 до 60 включ. | D - 10 | 0,054 | |
3.7126-0349/002 | Св. 60 до 90 включ. | D - 12 | 28 | 0,093 |
Примечание - Масса рассчитана для наибольшего диаметра втулки в заданном интервале. | ||||
Пример условного обозначения втулки диаметром D=6 мм:
Втулка 3.7126-0341/002-6 ГОСТ Р 71732-2024
5.3.1 * - допускается применять угол равный 60°, 90°.
5.3.2 Острые кромки следует притупить радиусом R=0,3 мм.
5.3.3 Неуказанные предельные отклонения размеров: H14, h14.
5.3.4 Материал - стержень Ф-4 высший сорт по ГОСТ 10007.
5.4 Конструкция и размеры вкладышей (см. рисунок 5, позиция 3) должны соответствовать указанным на рисунке 8 и в таблице 5.
5.5 Размеры и шероховатость поверхностей обеспечиваются инструментом.
 |
Рисунок 8 - Размеры вкладышей
Таблица 5 - Размеры вкладышей
Обозначение вкладыша | D, мм | d, мм | Н, мм | Масса, кг, не более |
3.7126-0341/003 | От 5 до 7 включ. | D - 3 | 8 | 0,001 |
3.7126-0342/003 | Св. 7 до 9 включ. | D - 4 | ||
3.7126-0343/003 | Св. 9 до 12 включ. | D - 5 | ||
3.7126-0344/003 | Св. 12 до 16 включ. | D - 6 | ||
3.7126-0345/003 | Св. 16 до 22 включ. | D - 8 | 10 | 0,003 |
3.7126-0346/003 | Св. 22 до 30 включ. | D - 10 | 0,006 | |
3.7126-0347/003 | Св. 30 до 40 включ. | D - 16 | 0,012 | |
3.7126-0348/003 | Св. 40 до 60 включ. | D - 20 | 0,024 | |
3.7126-0349/003 | Св. 60 до 90 включ. | 0,039 | ||
Примечание - Масса рассчитана для наибольшего диаметра вкладыша в заданном интервале. | ||||
Пример условного обозначения вкладыша диаметром D=6 мм:
Вкладыш 3.7126-0341/003-6 ГОСТ Р 71732-2024
Материал - пластина 1, лист ТМКЩ по ГОСТ 7338.
6 Конструкции и размеры патронов исполнений 7, 8
6.1 Конструкция и размеры патронов исполнений 7, 8 должны соответствовать указанным на рисунке 9, в таблице 6 и требованиям 6.1.1-6.1.3.
 |
а - исполнение 7
 |
б - исполнение 8
________________
* Размеры для справок.
1 - головка; 2 - хвостовик; 3 - винт по ГОСТ 1491; 4 - шайба по ГОСТ 6402
Рисунок 9 - Конструкция и размеры патронов исполнений 7, 8
Таблица 6 - Размеры патронов исполнений 7, 8
Обозначение патрона | Испол- нение | Диаметр обрабатываемой линзы , мм | L, мм | Масса, кг, не более | |
Номинальная | Предельное отклонение | ||||
3.7126-0354 | 7 | От 50 до 100 включ. | 98 | -0,87 | 2,112 |
3.7126-0355 | 8 | Св. 100 до 350 включ. | 170 | -1,00 | 6,049 |
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | |||||
Продолжение таблицы 6
Обозначение патрона | Исполнение | Обозначение детали | |
Позиция 1
Головка - 1 шт. | Позиция 2
Хвостовик - 1 шт. | ||
3.7126-0354 | 7 | 3.7126-0354/001 | 3.7126-0354/002 |
3.7126-0355 | 8 | 3.7126-0355/001 | 3.7126-0355/002 |
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | |||
Окончание таблицы 6
Обозначение патрона | Испол- нение | Обозначение детали | |
Позиция 3
Винт В.М5-6дХ12.66.019 по ГОСТ 1491 | Позиция 4
Шайба 5 65Г 019 по ГОСТ 6402 | ||
Количество | |||
3.7126-0354 | 7 | 4 | 4 |
3.7126-0355 | 8 | 6 | 6 |
Примечание - Масса рассчитана для наибольшего диаметра обрабатываемой линзы в заданном интервале. | |||
Пример условного обозначения патрона для центрирования линз диаметром D=60 мм:
Патрон 3.7126-0354-60 ГОСТ Р 71732-2024
6.1.2 Неуказанные предельные отклонения размеров: h14.
6.1.3 Маркируют условное обозначение патрона, указывают размер D; допускается указывать только размер D.

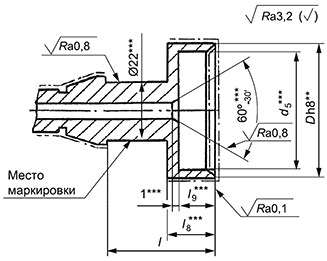

6.2 Конструкция и размеры головки 1 должны соответствовать указанным на рисунке 10, в таблице 7 и требованиям 6.2.1-6.2.4.
Пример условного обозначения головки для центрирования линз диаметром D=80 мм:
Головка 3.7126-0354/001-80 ГОСТ Р 71732-2024
6.2.3 Материал - сталь марки 20Х по ГОСТ 4543.
6.2.4 Покрытие - Хим.Окс.прм., кроме поверхностей Б, В, Г, Д, Е.
6.3 Конструкция и размеры хвостовика 2 должны соответствовать указанным на рисунке 11, в таблице 8 и требованиям 6.3.1-6.3.4.
 |

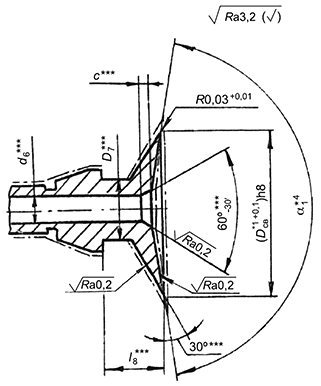

Рисунок 10 - Конструкция и размеры головки
Таблица 7 - Размеры головки
Обозначение головки | Диаметр обрабатываемой линзы , мм |  , мм |  , мм | d, мм | |
Номинальный | Предельное отклонение | ||||
3.7126-0354/001 | От 50 до 100 включ. | 50 | 36 | 24 | +0,021 |
3.7126-0355/001 | Св. 100 до 350 включ. | 80 | 65 | 50 | +0,025 |
Примечание - Масса рассчитана для наибольшего диаметра линзы в заданном интервале. | |||||
Окончание таблицы 7
Обозначение головки | Н, мм | h, мм | n | Масса, кг, не более | |
Номинальная | Предельное отклонение | ||||
3.7126-0354/001 | 17 | -0,18 | 10 | 4 | 1,823 |
3.7126-0355/001 | 39 | -0,25 | 16 | 6 | 5,392 |
Примечание - Масса рассчитана для наибольшего диаметра линзы в заданном интервале. | |||||
 |
________________
* Размеры для справок.
Рисунок 11 - Конструкция и размеры хвостовика
Таблица 8 - Размеры хвостовика
Обозначение хвостовика | D, мм | , мм | , мм |  , мм |  , мм |  , мм | d 6Н, мм | ||||
Номи- наль- ный | Пре- дель- ное откло- нение | Номи- наль- ный | Пре- дель- ное откло- нение | Номи- наль- ный | Пре- дель- ное отклонение | Номи- наль- ный | Пре- дель- ное отклонение | ||||
3.7126-0354/002 | 24 | ±0,0065 | 14 | -0,008 | 24 | -0,13 | 16,0 | 50 | -0,25 | 36 | M10 |
3.7126-0355/002 | 50 | ±0,0080 | 30 | -0,009 | 50 | -0,16 | 31,8 | 80 | -0,30 | 65 | M16 |
Продолжение таблицы 8
Обозначение хвостовика | , мм |  , мм |  , мм | L, мм | l, мм |  , мм |  , мм | ||||
Номи- наль- ный | Пре- дель- ное откло- нение | Номи- наль- ный | Пре- дель- ное откло- нение | Номи- наль- ный | Пре- дель- ное откло- нение | Номи- наль- ный | Пре- дель- ное откло- нение | ||||
3.7126-0354/002 | 10,5 | 12,5 | 13,2 | 88 | -0,35 | 56 | ±0,195 | 67 | ±0,21 | 24 | +1,3 |
3.7126-0355/002 | 17,0 | 20,0 | 22,0 | 138 | -0,40 | 90 | ±0,270 | 115 | ±0,27 | 32 | +1,6 |
Окончание таблицы 8
Обозначение хвостовика |  , мм |  , мм |  , мм | c, мм | n | Масса, кг, не более |
3.7126-0354/002 | 4,5 | 1,9 | - | 1,0 | 4 | 0,289 |
3.7126-0355/002 | 8,0 | 3,2 | 0,6 | 1,6 | 6 | 0,667 |
Пример условного обозначения хвостовика диаметром D=24 мм:
Хвостовик 3.7126-0354/002-24 ГОСТ Р 71732-2024
6.3.2 Поверхность В проверяют калибром на краску. Сопряжение должно быть не менее 90% длины образующей.
6.3.3 Материал - сталь марки 20Х по ГОСТ 4543.
6.3.4 Покрытие - Хим.Окс.прм., кроме поверхностей А, Б, В, Г.
УДК 621.9.114-531.4:535.82 (088.8):006.354 | ОКС 37.020 | |
Ключевые слова: оптика, фотоника, патроны центрировочные, конструкция, линзы, крепление | ||
