НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Станки

ШАРОВЫЕ ШЛИЦЫ

Часть 1

Общие характеристики и требования

Machine tools.

Ball splines.

Part 1. General characteristics and requirement

Дата введения — 2026—03—01

1 Область применения

В настоящем стандарте определены и стандартизированы следующие характеристики шаровых шлицев:

- формы и размеры;

- методы испытаний;

- контроль;

- обозначение;

- маркировка.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:

ISO 554, Standard atmospheres for conditioning and/or testing — Specifications (Атмосферы стандартные для кондиционирования и (или) испытаний. Технические требования)

ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method (Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания)

ISO 6507-2, Metallic materials — Vickers hardness test — Part 2: Verification and calibration of testing machines (Материалы металлические. Определение твердости по Виккерсу. Часть 2. Калибровка и поверка испытательных машин)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями.

Примечание — См. рисунок 1.

3.1 шаровой шлиц (ball spline): Элемент станка, состоящий из шлицевого вала, наружного шлицевого кольца, шариков, устройств рециркуляции и уплотнений, для обеспечения плавного относительного осевого перемещения между валом и наружным шлицевым кольцом, одновременно предотвращающий их относительное вращение с целью передачи крутящего момента.

Издание официальное

ГОСТ Р ИСО 23848-1—2025

3.2 рабочая длина шлица (effective spline length): Фактическая свободная длина осевого перемещения наружного шлицевого кольца на шлицевом валу.

3.3 скручивание паза шарового шлица (groove twist of the ball spline): Величина вращательного отклонения наружного шлицевого кольца на рабочей длине хода.

3.4 номинальный диаметр шлицевого вала (nominal diameter of the spline shaft): Наружный диаметр шлицевого вала, представляющий собой размер шарового шлица без допуска, иногда выражаемый как диаметр делительной окружности без допуска.

Примечание — Диаметр делительной окружности D_p обозначает диаметр, определяющий расположение центров шариков качения в узле шарового шлица с их теоретическими контактами на поверхностях пазов как шлицевого вала, так и наружного шлицевого кольца.

3.5 паз шлицевого соединения (spline groove): Паз, проточенный или завальцованный в осевом направлении на периферии вала или внутренней поверхности наружного шлицевого кольца для облегчения плавного перекатывания шариков внутри узла.

3.6 наружное шлицевое кольцо (spline outer race): Узел, включающий корпус с внутренними пазами шлицевого соединения, шарики, устройства рециркуляции и/или дополнительные элементы.

3.7 шлицевой вал (spline shaft): Вал, состоящий из осевых пазов шлицевого соединения, которые соответствуют пазам совместимого наружного шлица и могут вмещать рециркулирующие шарики.

4 Классификация и сорт

Шаровые шлицы подразделяются на тип А (угловые) и тип R (радиальные), как представлено на рисунке 1 и указано в таблице 1. Каждый тип шаровых шлицев подразделяется на три сорта — С1, СЗ и С5 — в зависимости от качества и прецизионности и может обозначаться такими символами, как:

- Р — для С1;

- Н — для СЗ;

- без обозначения — для С5.

6 5 4

а) Тип AI

Ь) Тип АП

ГОСТ Р ИСО 23848-1—2025

с) Тип R

Примечание — Данные чертежи являются примером конструкции.

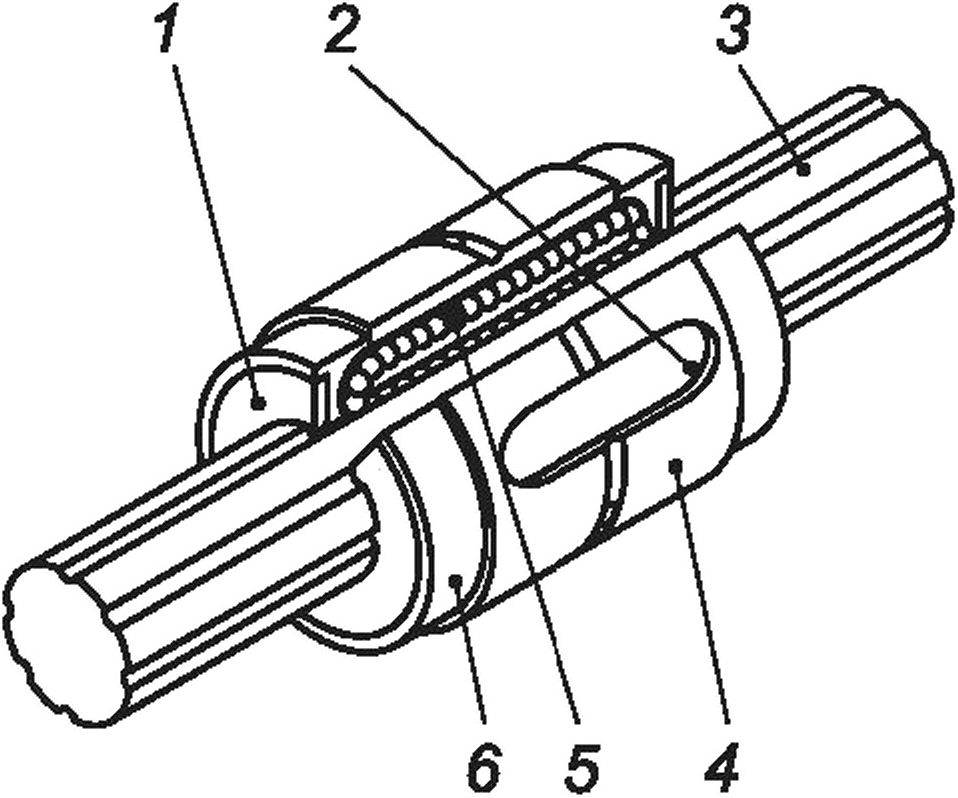

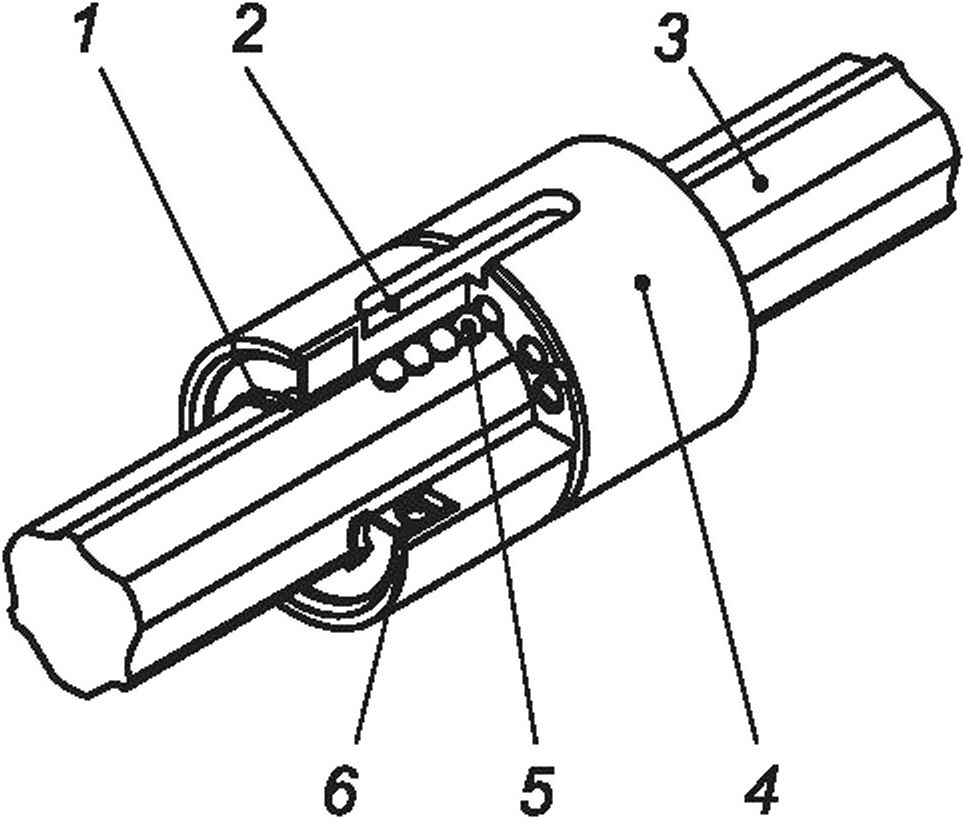

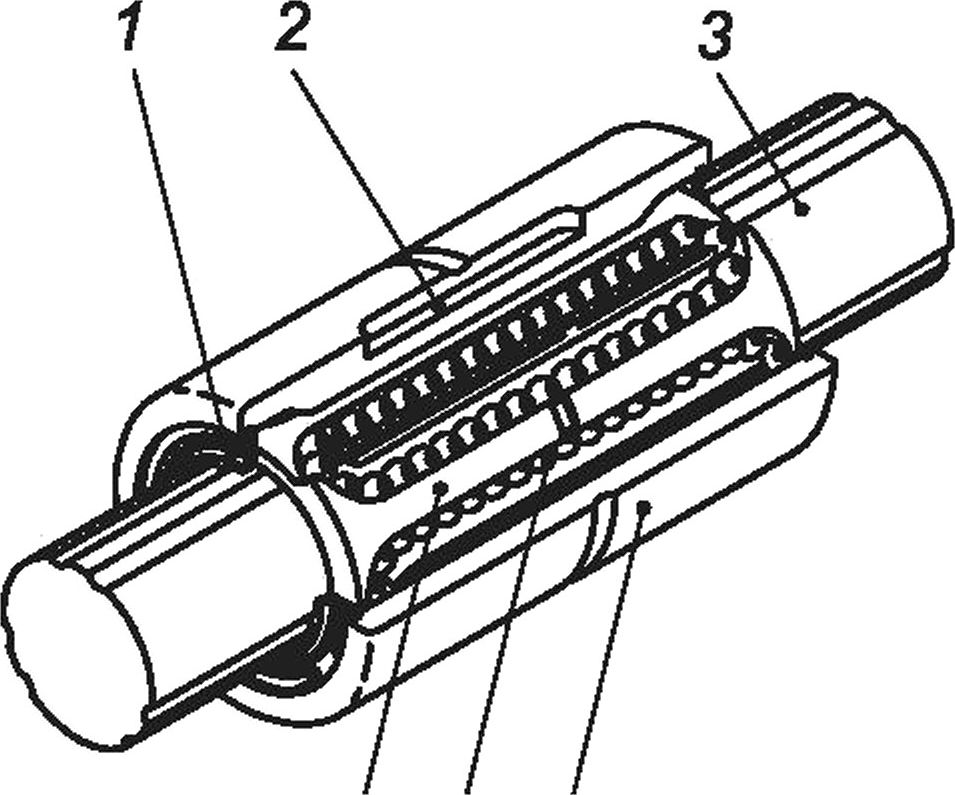

1 — уплотнение; 2 — ориентирующий паз; 3 — шлицевой вал; 4 — наружное шлицевое кольцо; 5 — шарики;

6 — фиксатор и/или торцевая заглушка

Рисунок 1 — Наименование деталей типовых шаровых шлицев

Таблица 1 — Тип и обозначение шаровых шлицев

Наименование	Тип	Фланец на наружном шлицевом кольце	Уплотнение
Шаровой шлиц	AI АН R	Отсутствует	Отсутствует
			Есть	с одной стороны (U)^a
				с обеих сторон (UU)^a
		Есть (F)^a	Отсутствует
			Есть	с одной стороны (U)^a
				с обеих сторон (UU)^a

^а Буквы в скобках в данной таблице являются обозначениями, применение которых описано в разделе 9.

5 Характеристики

5.1 Скручивание паза шлицевого вала

Допуск на скручивание паза шарового шлица при измерении методом, указанным в 7.2, должен соответствовать требованиям таблицы 2 на протяжении 100 мм, выбранных произвольно в пределах рабочей длины шлица.

При невозможности выбрать 100 мм или более относительного перемещения между шлицевым валом и наружным шлицевым кольцом применяют преобразованное значение из таблицы 2 пропорционально расстоянию перемещения.

Таблица 2 — Скручивание паза шарового шлица

В миллиметрах

Сорт	С1	СЗ	С5
Допуск на скручивание (не более)	6	13	33
Примечание — См. рисунок 3.

ГОСТ Р ИСО 23848-1—2025

5.2 Точность шлицевого вала

Радиальное биение пазов шлицевых соединений, шеек крепления детали и осевое биение торцевой поверхности шлицевого вала относительно оси опорных шеек шлицевого вала, измеренное методами, указанными в 7.3.1—7.3.3, должно соответствовать требованиям таблиц 3—5 соответственно (см. рисунок 2 и рисунки 4—6).

5.3 Точность монтажа наружного шлицевого кольца

Осевое биение опорной поверхности наружного шлицевого кольца или стыковой поверхности фланца и радиальное биение наружного шлицевого кольца относительно оси шлицевого вала при измерении методами, указанными в 7.4.1 и 7.4.2, должны соответствовать требованиям таблицы 6 и таблицы 7 соответственно (см. рисунок 2, рисунок 7 и рисунок 8).

Примечание — На рисунках 2—9 в качестве примера показан тип AI.

Table 4

А-А'

Table 6

В-В*

Table 8

А-А'

Table 5

А-А'

Table 5

А-А'

В __________________ В'

Table 7

В-В’

Примечание 1 — Опорные шейки относятся к частям, в которых шлицевой вал будет опираться на подшипники.

Примечание 2 — Шейки крепления детали относятся к частям, предназначенным для крепления зубчатого колеса или других элементов станка.

Примечание 3 — Не распространяется на модели без опорной шейки и/или шейки крепления детали.

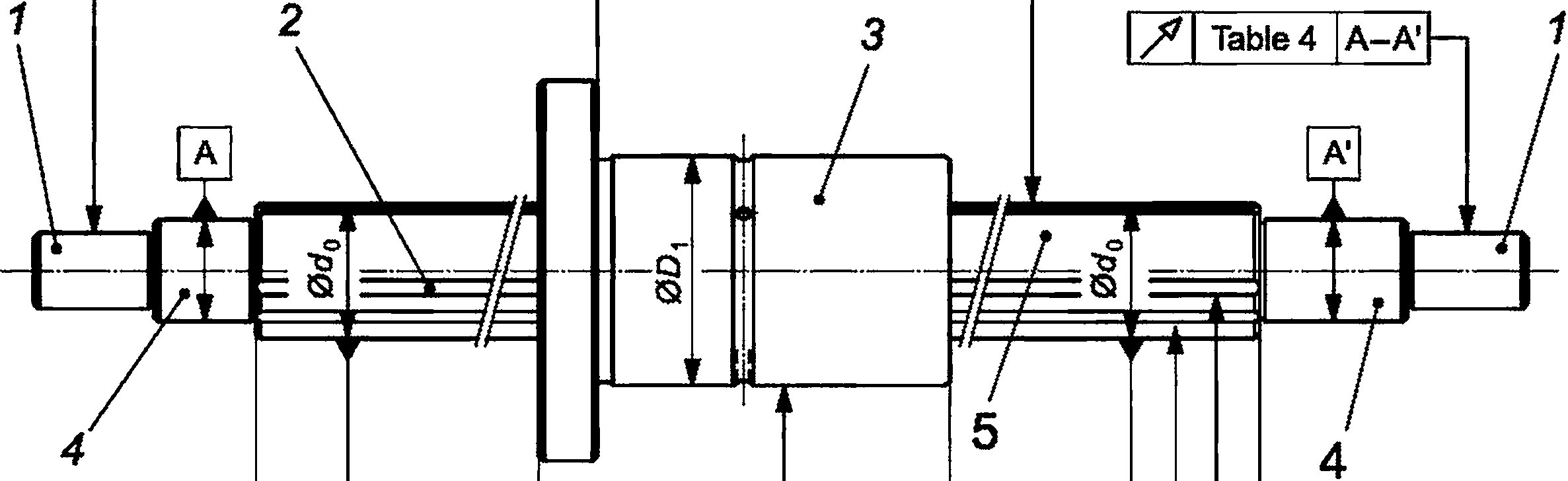

1 — шейка для крепления детали; 2 — паз шлицевого соединения; 3 — наружное шлицевое кольцо;

4 — опорная шейка; 5 — шлицевой вал

Рисунок 2 — Точность шарового шлица

5.4 Общее радиальное биение шлицевого вала относительно оси опорной шейки

Допуск на общее радиальное биение шлицевого вала относительно оси опорной шейки при измерении по методу, указанному в 7.5, должен соответствовать требованиям таблицы 8 (см. рисунок 2 и рисунок 9).

5.5 Твердость

Твердость поверхностей пазов шлицевых соединений, определенная в соответствии с методом, указанным в 7.6, должна составлять не менее 653 HV (58 HRC).

ГОСТ Р ИСО 23848-1—2025

Таблица 3 — Радиальное биение шлицевых пазов относительно оси опорной шейки

Номинальный диаметр d_Q, мм		Допуск на биение, мкм, не более^а
		Сорт
Свыше	До, включительно	С1	СЗ	С5
8 12 20 32 50 80	8 12 20 32 50 80 125	8 10 12 13 15 17 20	14 17 19 22 25 29 34	33 41 46 53 62 73 86
Примечание — См. рисунок4.
^а Поскольку в данное значение включено влияние биения оси шлицевого вала, необходимо внести поправку. Для этого из таблицы 8 выбирают значение поправки для допуска на общее биение опорных шеек вала, соответствующее отношению общей длины вала к измеренному расстоянию между опорными точками, и прибавляют его к допуску, указанному в таблице 3.

Таблица 4 — Радиальное биение шеек крепления детали относительно оси опорных шеек

Номинальный диаметр d_Q, мм		Допуск на биение, мкм, не более
Номинальный диаметр d_Q, мм		Сорт
Свыше	До, включительно	С1	СЗ	С5
—	8	8	14	33
8	12	10	17	41
12	20	12	19	46
—	—	—	—	—
20	32	13	22	53
32	50	15	25	62
50	80	17	29	73
80	125	20	34	86

Примечание — См. рисунок 5.

Таблица 5 — Осевое биение торцов шлицевого вала относительно оси опорных шеек

Номинальный диаметр d_Q, мм		Допуск на биение, мкм, не более
Номинальный диаметр d_Q, мм		Сорт
Свыше	До, включительно	С1	СЗ	С5
—	8	6	9	22
8	12	6	9	22
12	20	8	11	27
—	—	—	—	—
20	32	9	13	33

ГОСТ Р ИСО 23848-1—2025

Окончание таблицы 5

Номинальный диаметр d₀, мм		Допуск на биение, мкм, не более
Номинальный диаметр d₀, мм		Сорт
Свыше	До, включительно	С1	СЗ	С5
32	50	11	16	39
50	80	13	19	46
80	125	15	22	54

Примечание — См. рисунок6.

Таблица 6 — Осевое биение опорной поверхности наружного шлицевого кольца или стыковочной поверхности фланца относительно оси шлицевого вала

Номинальный диаметр наружного шлицевого кольца D_v мм		Допуск на биение, мкм, не более
Номинальный диаметр наружного шлицевого кольца D_v мм		Сорт
Свыше	До, включительно	С1	СЗ	С5
—	18	8	11	27
18	30	9	13	33
30	50	11	16	39
50	80	13	19	46
80	120	15	22	54
120	180	18	25	63
180	250	20	29	72
Примечание — См. рисунок?.

Таблица 7 — Радиальное биение наружного шлицевого кольца относительно оси шлицевого вала

Номинальный диаметр наружного шлицевого кольца D_v мм		Допуск на биение, мкм, не более
Номинальный диаметр наружного шлицевого кольца D_v мм		Сорт
Свыше	До, включительно	С1	СЗ	С5
—	18	5	11	27
18	30	6	13	33
30	50	7	16	39
50	80	8	19	46
80	120	10	22	54
120	180	12	25	63
180	250	14	29	72
Примечание — См. рисунок8.

Таблица 8 — Общее радиальное биение шлицевого вала относительно оси опорных шеек

Сорт		С1							СЗ							С5
Номинальный диаметр d₀, мм	Свыше	—	8	12	20	32	50	80	—	8	12	20	32	50	80	—		12	20	32	50	80
Номинальный диаметр d₀, мм	До, включительно	8	12	20	32	50	80	125	8	12	20	32	50	80	125	8		20	32	50	80	125
Номинальная длина шлицевого вала, мм		Допуск на биение, мкм, не более							Допуск на биение, мкм, не более							Допуск на биение, мкм, не более
Свыше	До, включительно	Допуск на биение, мкм, не более							Допуск на биение, мкм, не более							Допуск на биение, мкм, не более
—	200	26	20	18	18	16	16	16	46	36	34	32	32	30	30	72	59	56	53	53	51	51
200	315	57	32	25	21	19	17	17	89	54	45	39	36	34	32	133	83	71	58	58	55	53
315	400	82	41	31	25	21	19	17	126	68	53	44	39	36	34	185	103	83	70	63	58	55
400	500	108	51	38	29	24	21	19	163	82	62	50	43	38	35	236	123	95	78	68	61	57
500	630		65	46	34	27	23	20		102	75	57	47	41	37		151	112	88	74	65	60
630	800		85	58	42	32	26	22		130	92	68	54	45	40		190	137	103	84	71	64
800	1000			75	52	38	30	24			115	83	63	51	43			170	124	97	79	69
1000	1250				65	47	35	28				102	76	59	48				151	114	90	76
1250	1600				85	59	43	33				130	93	70	55				190	139	106	86
1600	2000					77	54	40					118	86	65					173	128	99
2000	2500						68	49						106	78						156	117
2500	3150						88	61						134	96						190	143

Примечание — См. рисунок 9.

ГОСТ Р ИСО 23848-1—2025

6 Формы и размеры

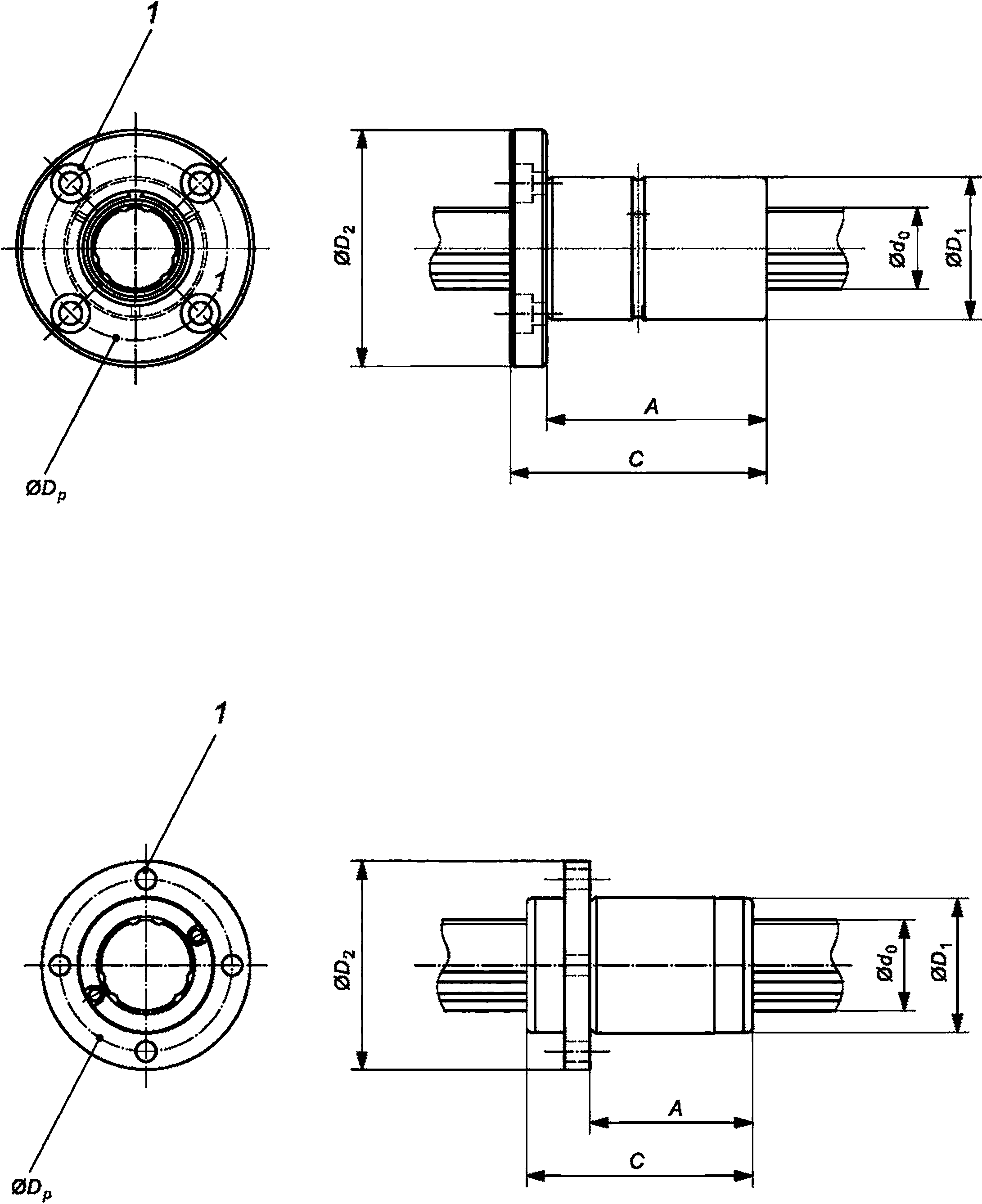

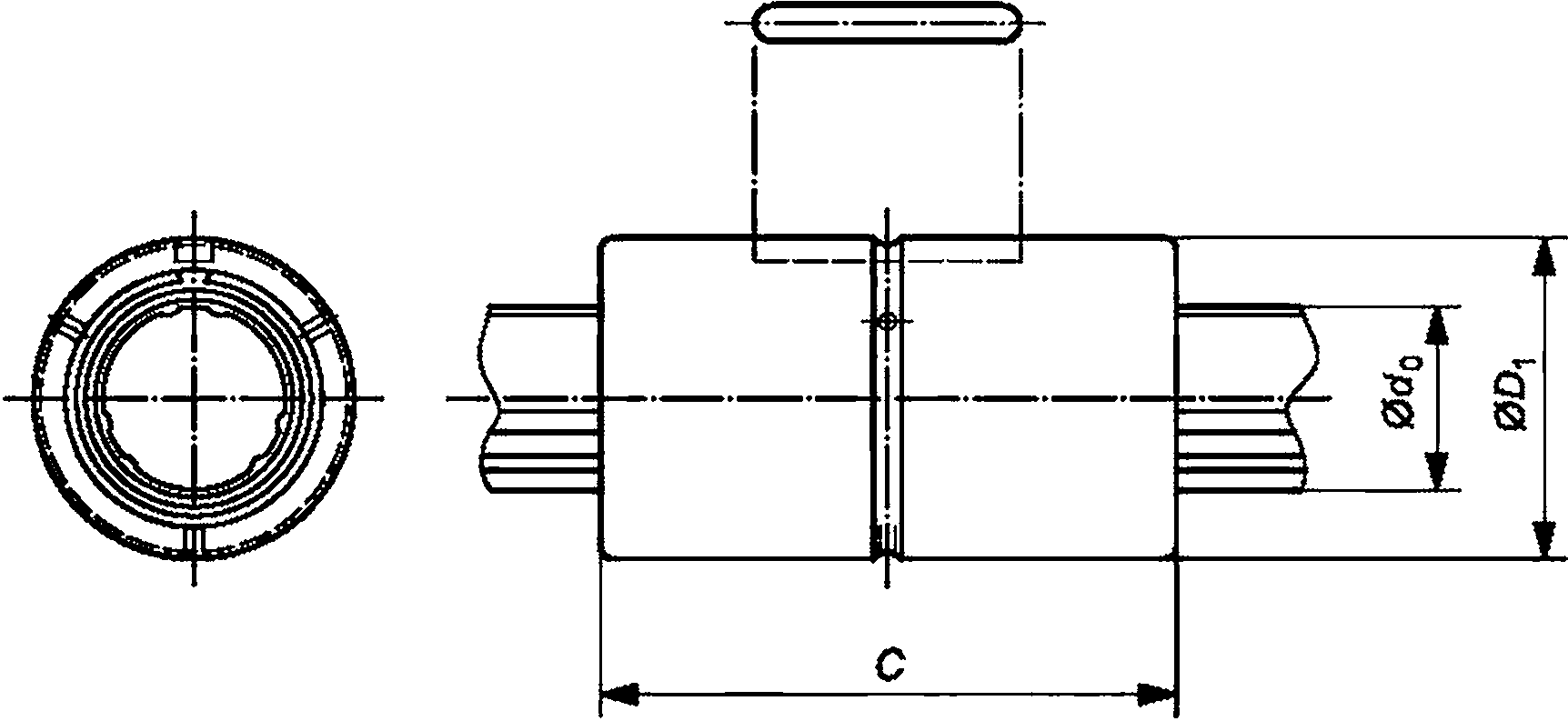

Номинальный диаметр шлицевого вала, форма и габаритные размеры различных наружных шлицевых колец для шаровых шлицев см. в приложении А.

7 Методы испытаний

7.1 Условия окружающей среды при испытаниях

В качестве стандартной температуры, указанной в ИСО 554, используют 20 °C с допуском, указанным для класса 15.

7.2 Скручивание паза

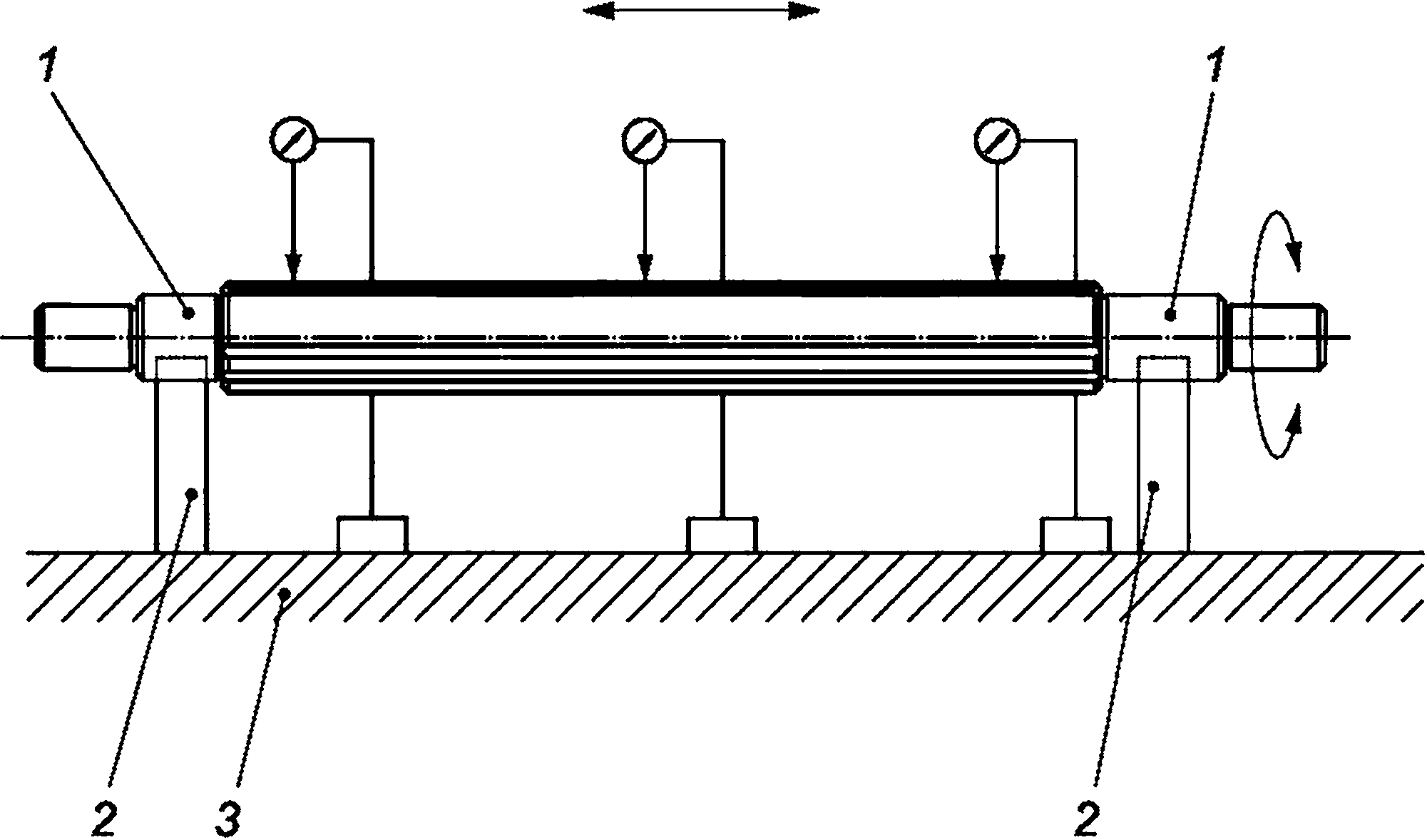

Закрепив шлицевой вал на опорных шейках и поместив контрольный циферблатный индикатор на боковую поверхность шпонки наружного шлицевого кольца или на боковую поверхность с насечкой измерительного приспособления, установленного на наружном шлицевом кольце перпендикулярно оси вала (см. рисунок 3), прилагают к наружному шлицевому кольцу соответствующий крутящий момент в одном направлении и измеряют биение, перемещая наружное кольцо и датчик одновременно в осевом направлении на расстояние 100 мм в любом месте в пределах рабочей длины шлицевого вала. Принимают это значение за биение, вызванное скручиванием в пазу шлицевого соединения шарового шлица. Контрольный циферблатный индикатор должен быть установлен на участке, расположенном как можно ближе к наружному шлицевому кольцу.

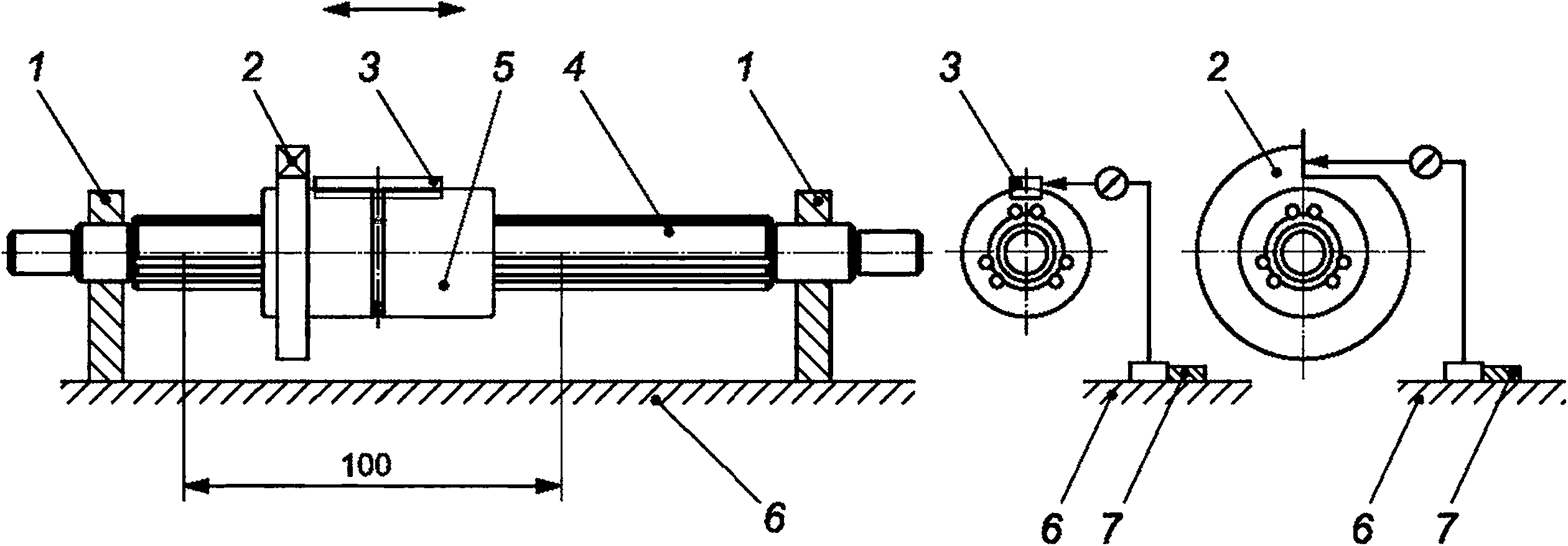

1 — стационарная опора; 2 — измерительное приспособление; 3 — шпонка; 4 — шлицевой вал; 5 — наружное шлицевое кольцо; 6 — поверхностная плита; 7 — контрольный образец

Рисунок 3 — Скручивание паза шарового шлица

7.3 Точность шлицевого вала

7.3.1 Радиальное биение пазов шлицевых соединений относительно оси опорных шеек

Шлицевой вал должен опираться на два V-образных блока на опорных шейках, а штифтовые калибры диаметром, равным диаметру шариков, используемых в пазах шлицевых соединений, должны прижиматься к поверхности паза с помощью крепежного приспособления, как показано на рисунке 4. Циферблатный индикатор устанавливают на штифтовой калибр и получают максимальное измеренное значение отклонения за один полный оборот шлицевого вала относительно оси опорных шеек.

ГОСТ Р ИСО 23848-1—2025

^аТипА1/АП.

^ь Тип R.

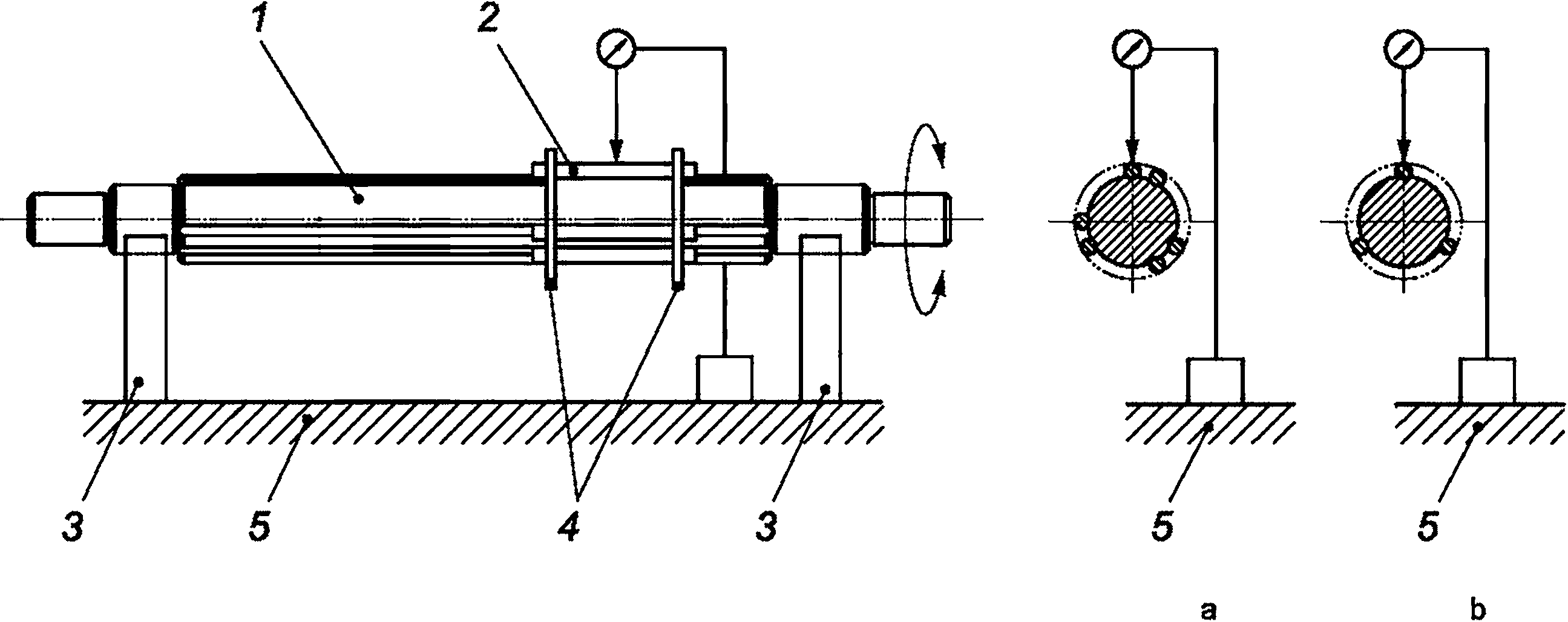

1 — шлицевой вал; 2 — штифтовой калибр; 3 — V-образный блок; 4 — крепежное приспособление; 5 — поверхностная плита Рисунок 4 — Радиальное биение шлицевых пазов относительно оси опорных шеек

7.3.2 Радиальное биение шеек крепления детали относительно оси опорных шеек

При горизонтальном положении шлицевого вала на двух V-образных блоках на опорных шейках (см. рисунок 5) получают биение шеек крепления детали, поместив контрольный циферблатный индикатор на обе опорные шейки и одновременно поворачивая шлицевой вал на один полный оборот.

1 — шлицевой вал; 2 — V-образный блок; 3 — поверхностная плита

Рисунок 5 — Радиальное биение шеек крепления детали относительно оси опорных шеек

7.3.3 Осевое биение торцов шлицевого вала относительно оси опорных шеек

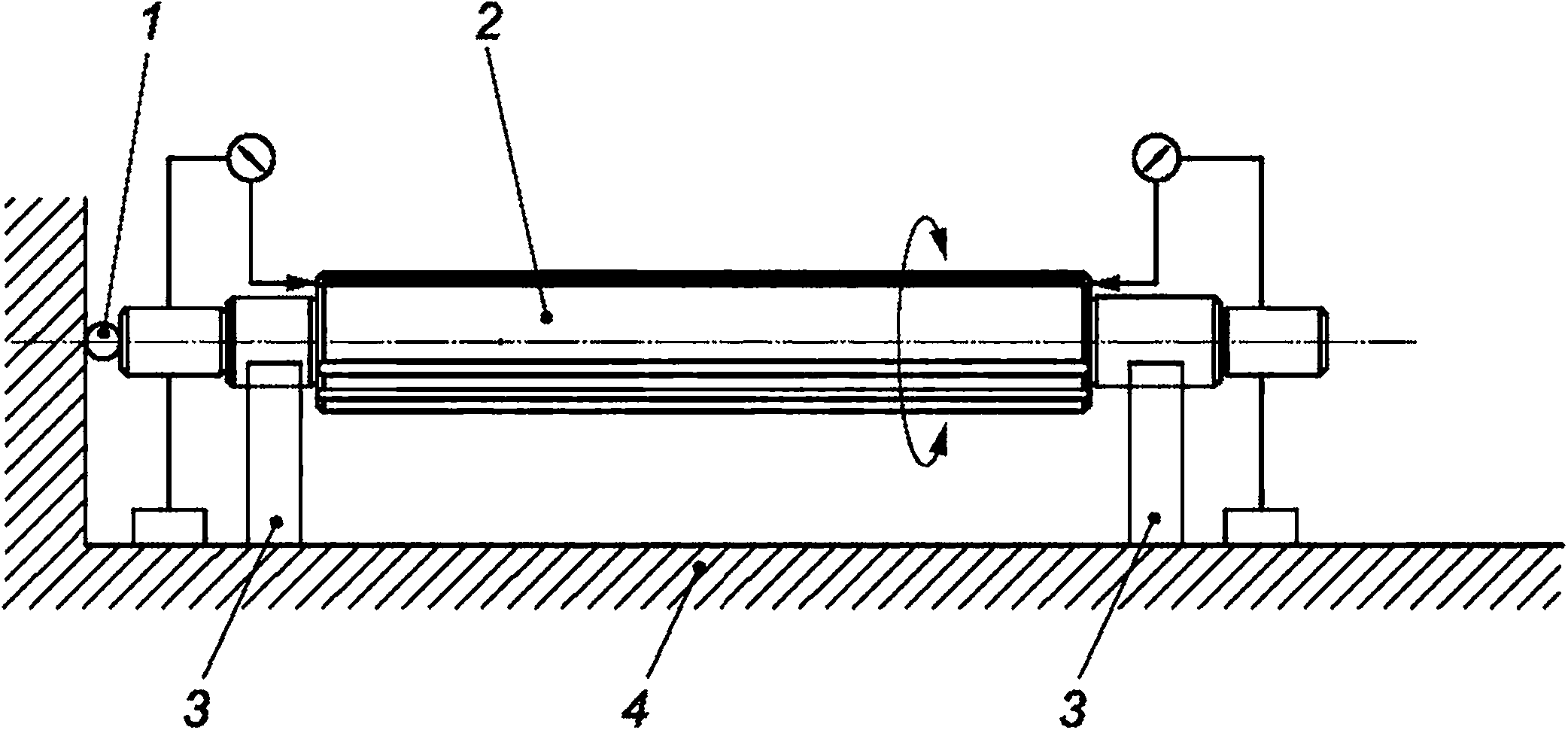

Прижав шлицевой вал одним концом к жесткой стенке с шариком между ними, опирая его горизонтально на два V-образных блока на опорных шейках (см. рисунок 6), измеряют биения, прикладывая контрольный циферблатный индикатор к вертикальным граням шлицевого вала с обеих сторон для одного полного оборота шлицевого вала.

ГОСТ Р ИСО 23848-1—2025

1 — шарик; 2 — шлицевой вал; 3 — V-образный блок; 4 — поверхностная плита

Рисунок 6 — Осевое биение торцов шлицевого вала относительно оси опорных шеек

7.4 Точность монтажа наружного шлицевого кольца

7.4.1 Осевое биение опорной поверхности наружного шлицевого кольца или стыковочной поверхности фланца относительно оси шлицевого вала

Закрепив наружное шлицевое кольцо на шлицевом валу с помощью фиксаторов с обеих сторон, установив шлицевой вал на два V-образных блока, расположенных на расстоянии 2d₀ (двойной номинальный диаметр шлицевого вала) от обоих концов наружного шлицевого кольца, и прижав один конец шлицевого вала к жесткой стенке с шариком между ними, как показано на рисунке 7, прижимают измерительный элемент контрольного индикатора к контрольной стороне торца фланца наружного шлицевого кольца и измеряют осевое биение наружного шлицевого кольца по отношению к оси шлицевого вала при повороте на один полный оборот. Измерение допускается проводить, поддерживая шлицевой вал за центральные отверстия на обоих концах.

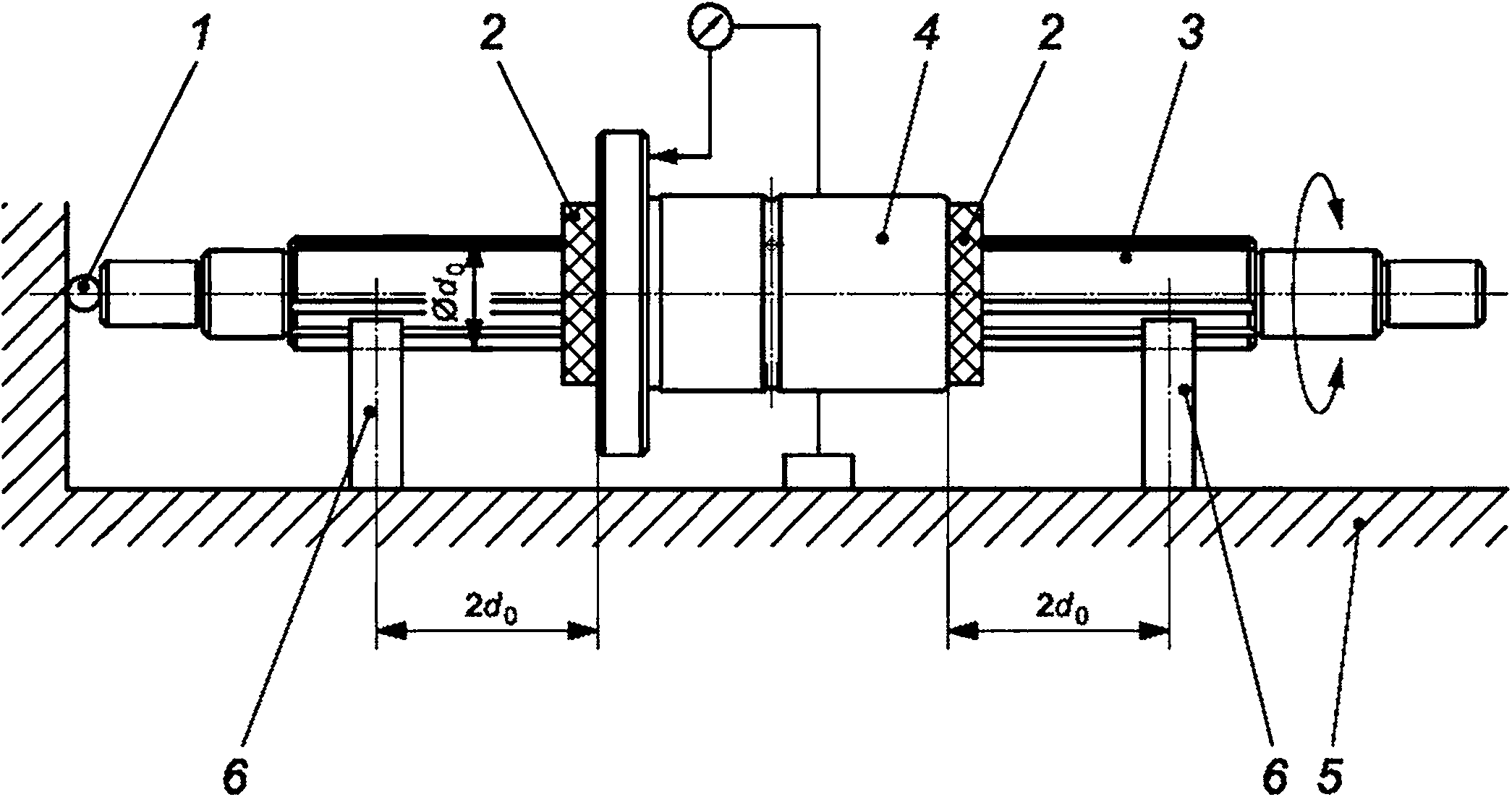

1 — шарик; 2 — крепежное приспособление; 3 — шлицевой вал; 4 — наружное шлицевое кольцо;

5 — поверхностная плита; б — V-образный блок

Рисунок 7 — Осевое биение опорной поверхности наружного шлицевого кольца или стыковочной поверхности фланца относительно оси шлицевого вала

ГОСТ Р ИСО 23848-1—2025

7.4.2 Радиальное биение наружного шлицевого кольца относительно оси шлицевого вала

Закрепив наружное шлицевое кольцо на шлицевом валу с помощью фиксаторов с обеих сторон, установив шлицевой вал на два V-образных блока, расположенных на расстоянии 2d₀ (двойной номинальный диаметр шлицевого вала) от обоих концов наружного шлицевого кольца, как показано на рисунке 8, прикладывают измерительный элемент циферблатного индикатора в нескольких местах наружного шлицевого кольца и определяют максимальное значение биения при повороте наружного шлицевого кольца вместе со шлицевым валом.

7.5 Общее радиальное биение шлицевого вала относительно оси опорных шеек

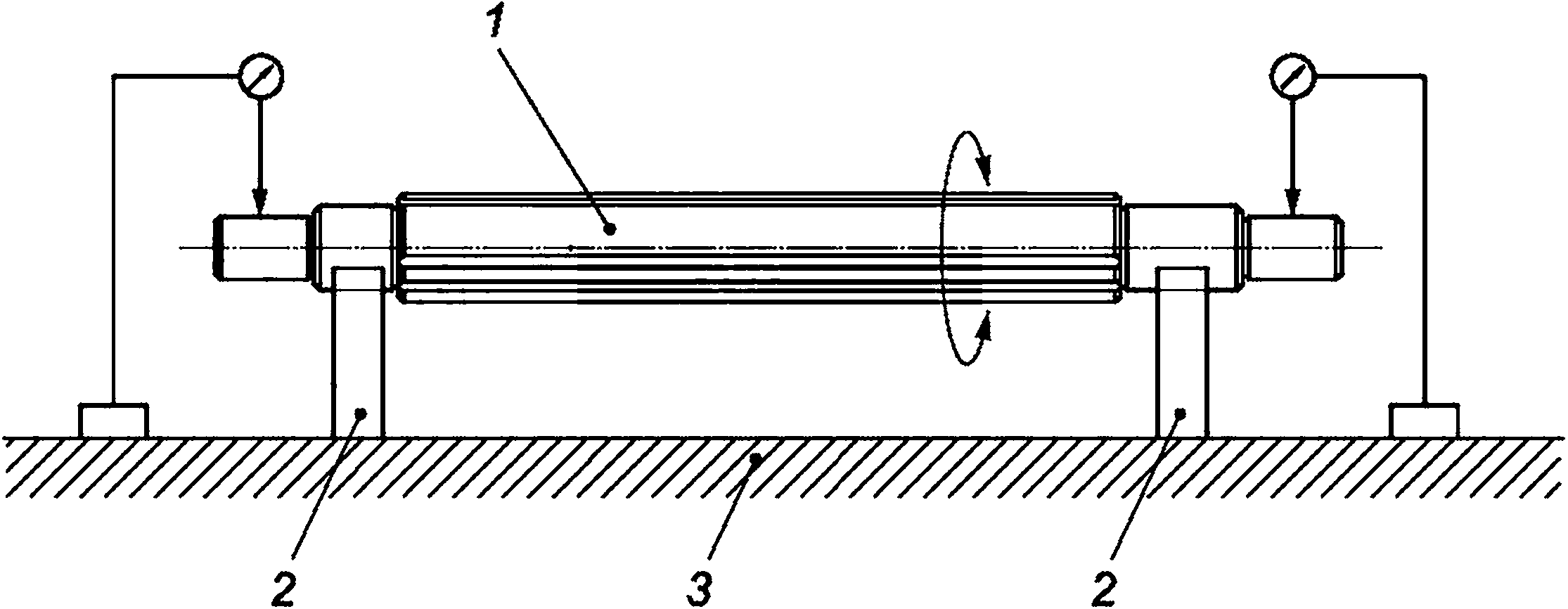

Оперев шлицевой вал горизонтально на двух V-образных блоках, как показано на рисунке 9, прикладывают измерительный элемент циферблатного индикатора приблизительно к центру шлицевого вала и измеряют биение в нескольких положениях вдоль осевого направления за один полный оборот вала; максимальное значение принимают за общее биение. По согласованию между покупателем и изготовителем данное измерение допускается проводить, поддерживая вал за центральные отверстия на обоих концах.

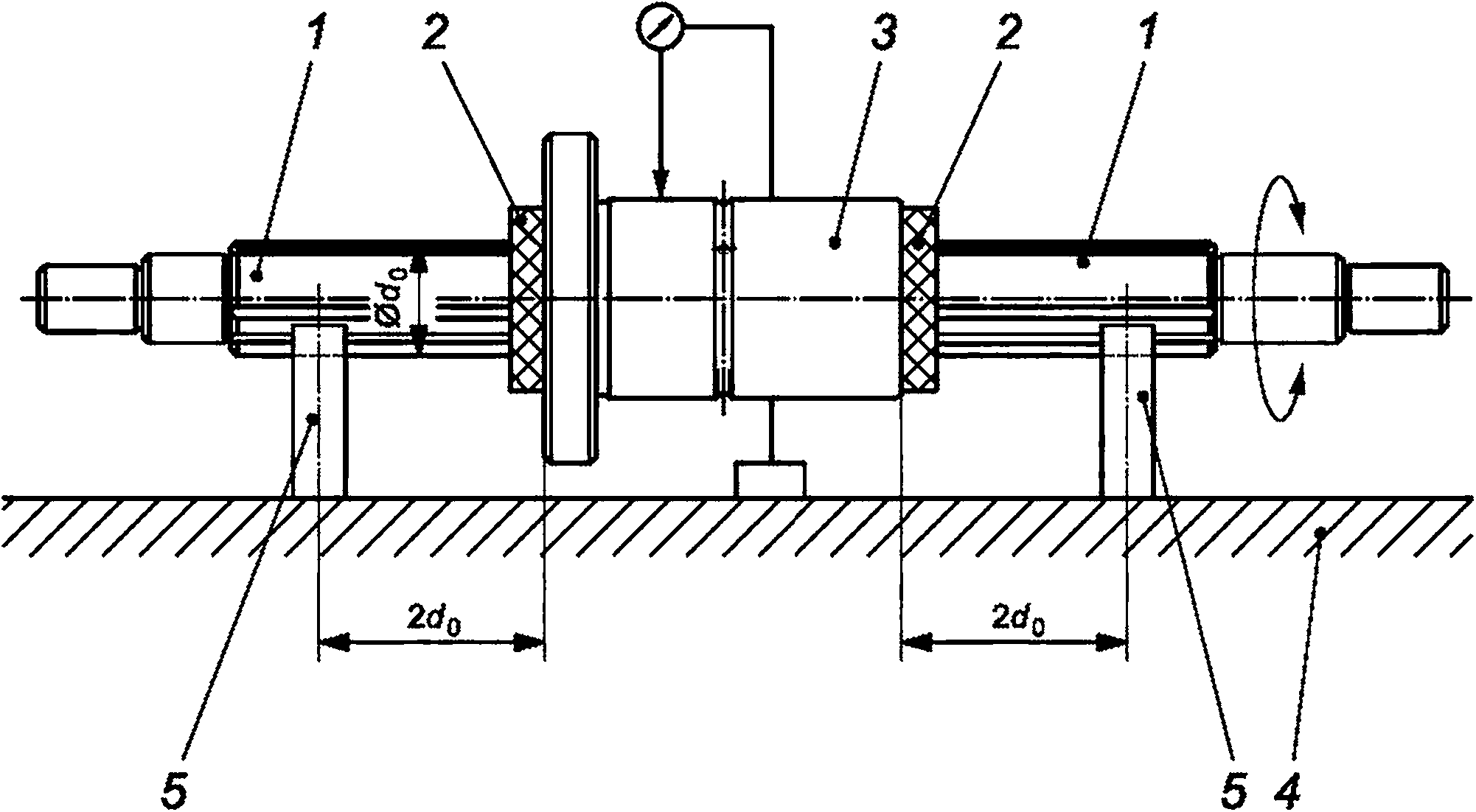

1 — шлицевой вал; 2 — крепежное приспособление; 3 — наружное шлицевое кольцо; 4 — поверхностная плита;

5 — V-образный блок

Рисунок 8 — Радиальное биение наружного шлицевого кольца относительно оси шлицевого вала

ГОСТ Р ИСО 23848-1—2025

1 — опорная шейка; 2 — V-образный блок; 3 — поверхностная плита

Рисунок 9 — Общее радиальное биение шлицевого вала относительно оси опорных шеек

7.6 Твердость

Испытание на твердость проводят в соответствии с ИСО 6507-1, используя прибор для испытаний, определенный в ИСО 6507-2. Такие испытания проводят на шлицевом валу, а также на торцевой поверхности вблизи паза шлицевого соединения наружного кольца.

8 Контроль

Шаровые шлицы подлежат контролю на внешний вид, точность и твердость и должны соответствовать техническим требованиям, указанным в разделах 5, 6 и 10.

9 Обозначение

Обозначение шаровых шлицев включает:

а) обозначение (или наименование) стандарта, т. е. ISO 23848;

b) обозначение классификации;

с) количество пазов шлицевых соединений (за ним следует символ N);

d) номинальный размер;

е) длину паза шлицевого соединения;

f) обозначение сорта;

д) наличие уплотнений.

Пример условного обозначения

ISO 23848 Al F 6N 40 х 500 - Cl UU

наличие уплотнения (при отсутствии - оставляют пустым)

— обозначение сорта

— длина паза шлицевого соединения

— номинальный размер

— количество шлицевых пазов

— наличие фланца на наружном шлицевом кольце (при отсутствии - оставляют пустым) — тип

— обозначение (или наименование) стандарта

ГОСТ Р ИСО 23848-1—2025

10 Маркировка

На шаровые шлицы наносят несмываемую маркировку со следующей информацией на видном месте упаковки.

Кроме того, рекомендуется наносить маркировку с указанием полного или сокращенного наименования изготовителя и сорта изделия на видном месте на наружном шлицевом кольце:

а) ссылку на международный стандарт, т. е. ISO 23848-1;

b) тип и сорт, т. е. тип А или R и сорт С1, СЗ или С5;

с) количество пазов шлицевых соединений;

d) номинальный размер;

е) полное или сокращенное наименование изготовителя.

ГОСТ Р ИСО 23848-1—2025

Приложение А (обязательное)

Формы и размеры наружных шлицевых колец

А.1 Общие положения

В настоящем приложении указаны формы и габаритные размеры наружных шлицевых колец.

А.2 Формы и размеры

Форма и размеры наружных шлицевых колец должны быть указаны согласно рисункам А.1 и А.2 и таблицам А.1 и А.2 соответственно.

Рисунок А.1 —Типовые формы наружного шлицевого кольца без фланца

ГОСТ Р ИСО 23848-1—2025

1 — монтажное отверстие; D_p — диаметр делительной окружности Рисунок А.2 — Типовые формы наружных шлицевых колец с фланцем

ГОСТ Р ИСО 23848-1—2025

Таблица А.1 — Размеры наружных шлицевых колец без фланца

Номи-нальный диаметр ^0’ мм	Тип AI, тип АН						Тип R
	Размерный ряд 1			Размерный ряд 2			Тип R
	Oi		с^а, мм	Oi		с^а, мм	От		с^а, мм
	Основной размер, мм	Допуск, мкм	с^а, мм	Основной размер, мм	Допуск, мкм	с^а, мм	Основной размер, мм	Допуск, мкм	с^а, мм
6	12	-11	21 30	14	-11	25	16	-11	27
8	15	-11	25 37	16	-11	25	20	-13	32
10	19	-13	30 47	21	-13	33	24		36
12	21	-13	35 54	—	—	—	28		38
13	—	—	—	24	-13	36	—	—	—
15	23	-13	40 65	—	—	—	—	—	—
16	—	—	—	31	-16	41 50	36	-16	57
20	30	-16	50 60 71	35		46 63	42		58
25	37		60 70 84	42		60 71	47		69
30	45		70 80 98	47		66 80	55	-19	82
40	60	-19	90 100	64	-19	100	72	-19	105
50	75	-19	100 112	80	-19	125	90	-22	137
60	90	-22	127 140	—	—	—	110	-22	158
80	120	-22	160 217	—	—	—	140	-25	215
100	140	-25	160 175	150	-25	185 248	180	-25	265
120	160	-25	200	—	—	—	—	—	—

^а Длина наружного шлицевого кольца С представляет собой общую длину, включающую размеры уплотнения (максимальное значение).

Таблица А.2 — Габаритные размеры наружных шлицевых колец с фланцем

Т? ф 05 сС л S 2 о I	Тип AI, тип АП																Тип R
	Размерный ряд 1								Размерный ряд 2
	Di		с^а	А	О₂	ф с^ ГО Q § ф о CD О	ГО о ¹¹ о >s г л ^ ■“ I Ф Ф л ^С г О Ф § S о. 2 Ф О 2 г	X h I о х s ? В о О 1 о 2 £ ^оо со	Di		с^а	А	°2	® Q¹* £ ГО о § ф = 5	ГО „ го о °- О >s X ф ^ •“ I Ф Ф ф с £ s Q. 2 ф О 2 I	X . -0 Н I о X S £ 2 о х г о. Sie * о 6 СО	Di		С^а	А	о₂	® о⁴х £ * н ГО и § ф п	ГО „ го g °- о >Х X т ф ф Л С Ф ф § S о. 2 Ф О 2 I	X и ? 2 о X X О- § § “ ^ о о со
	>s О О. X Ф О В О	о с о d							>s О О. X ф ^m 2 О в О	о с о d							>s о о X ф О 5 2. о	о с о d
мм	мм	мкм	мм	мм	мм, не более	мм, не более	мм	мм	мм	мкм	мм	мм	ММ, не более	ММ, не более	мм	мм	мм	мкм	мм	мм	мм, не более	мм, не более	ММ	мм
6	12	-11	21	14	25	19	М3	4	14	-11	25	19 20	30	22	М3	4	16	-11	27	19	31	24	М3	4
			30	23
8	15		25	16	28	22	М3	4	16		25	19 20	32	24	М3	4	20	-13	32	22	40	30	М4	4
			37	28
10	19	-13	30	20	36	28	М4	4	21	-13	33	25 27	42	32	М4	4	24		36	25	44	34	М4	4
			47	37
12	21		35	25	38	30	М4	4	—	—	—	—	—	—	—	—	28		38	27	48	38	М4	4
			54	44
13	—	—	—	—	—	—	—	—	24	-13	36	28 29	45	34	М4	4	—	—	—	—	—	—	—	—
15	23	-13	40	29 30 33	43	32	М4	4									—
			65	54
16	—	—	—	—	—	—	—	—	31	-16	41	33	52	40	М4	4	36	-16	57	43	60	48	М5	4
											50	43
20	30	-16	50	36 38 43	49	38	М4	4	35		46	36	60	46	М5	4	42		58	44	66	54	М5	4
											63	54
			60	53
			71	57

ГОСТ Р ИСО 23848-1—2025

Продолжение таблицы А.2

ф >з _0 го X S о I	Тип AI, тип АН																Тип R
	Размерный ряд 1								Размерный ряд 2
	Di		С^а	А	°2	® Q° * н ГО Q О ® 2g	го о °- о >S X X X X ф Р 5 хЮ S о. 2 Ф О 2 I	X , -О h I OXS ? £ О СО® ° 2 £ со	Di		С^а	А	о₂	® О' - 5 * н ГО О о ® н	го р °- о ■S X X X ф £ хер ® § S о. 2 Ф О 2 I	X н х^ о ¥ S ? В о О ш ° 2 £ ^ о ё со	От		С^а	А	о₂	® О' 1 5 * н ГО о о ® 2 5	го 2 °- о >S X X ^ -“ X Ф 2 хер £ Я О s о. 2 Ф О 2 I	X , X X! Н X >s о ¥ х ¥ В ё СО® о 2 £ ^ о ё со
	>s О О. X Ф го 2 О 5 х го О	о с о d							>s о о. I ф ⁰⁰ Z о О ¹ си О	о с о d							>s О О. X ф ^ш 2 О ст £ ® О ~	о с о d
мм	мм	мкм	мм	мм	ММ, не более	ММ, не более	ММ	мм	мм	мкм	мм	мм	мм, не более	мм, не более	ММ	мм	мм	мкм	мм	мм	мм, не более	мм, не более	ММ	мм
25	37	-16	60	43 46 51	60	47	М5	4	42	-16	60	50	68	54	М5	4	47	-16	69	53,5	72	60	М5	4
											71	62
			70	61
			84	67
30	45		70	49 54 60	70	54	Мб	4	47		66	54	77	60	Мб	4	55	-19	82	64	88	72	Мб	4
											80	70
			80	70
			98	77
40	57 60	-19	90	76	90 93	70 73	М8	4	64	-19	100	86	100	82	М8	4	72		105	82,5	112	92	М8	4
			100 90	86 70
			100	73,4 86
50	70 75		100	84	108 113	86 91	М10	4	80		125	109	124	102	М10	4	90	-22	137	106,5	134	112	М10	4
			112 100	96 75
			112	96

ГОСТ Р ИСО 23848-1—2025

Окончание таблицы А.2

(Г с		_qMHiodea±o xlqнжвlнow оа -юекиио»		2 2	хГ		хГ		ф 3 ф га СО ф О X га о го 2^ к 3 ф X о с о. ф 2 со ГО d 2 s' з- i 2 х го ш Т s i I m g- >. X з ^к^ 2 о £ >3 '— О S Ю 2 О m о го £ 5 X ОС го 3 о о ф X о. с; С Ф О з 2 2 о X X 2 ° ф ф 3 с 2 1 о X X Ф * 2 >ч ГО О. X го ^{м 1} 2 го х X X 3 X Ц го ct d га х
		qBiuog OJOнжэued>^ dsw -EBd HiaHaUBHHWOH		2 5	О 2		см 2	2
		^dG BHiodaaio Э1ЯНЖВ±Н0^		Ф f ® О 5 ¹ О Ю	СМ со т—		см со X—	со о см
		ем Q		Ф 5 Ф 5 ¹ § Ю	ю X^-		X—	о со см
		<		5 2	см х—		^ю. со т—	ио со см
		co о		2 2	00 ио X—		ио см	ио со см
		Q	хэЛиоу	2 2 2	см см		ио см 1
			dowsed ионаоноо	2 2	о X—		о X—	о 00 X—
н с	см ct к >s ф ст со О.	qkiniodeaio xlчнжвlнow oa -109hHU0>\|		2 2	1			1
		qBlUOg OJOнжэuэdx dew -EBd MiaHauEHnwou		2 2	1			1
		^dg uniodeaio ЭННЖВ1НО[Д]		Ф i £ £ 2 ¹ О ю	1			1
		CM Q		ф 2 ¹ О ю
		<		2 2
		co о		2 2
		Q	хэЛиоУ	2 2 2
			dewsBd ионаоноо	2 2
	Ct >s j0 I Ф ст си CL	qHHiodeaio Х1ЯНЖВ1НО1Л1 oa -юекиио»		2 2	^
		qBiuog OJOнжeuedя dew -EBd И1яняивни won		2 2	о			Z
		^dQ uniodeaio 61ЯНЖВ1НО\|/\\|		Ф 2 О> q 2 ¹ О Ю	см о X—	о X—		см со X—
		CM Q		Ф 1 I “ 2 ^х О Ю	см X—	о см X—		ио ОО т—
		<		2 2	О) о X—			ио со X—
		CD О		2 2	см х—			о со X—
		Q	хэЛиоу	2 2	см см 1			ио см 1
			dewEBd ионаоноо	2 2	ио 00	о ОО		ио со х—
°р diewBMtf hi4H4ubhhwoh				2 2	о со		о 00	о о т—

ГОСТ Р ИСО 23848-1—2025

Приложение ДА (справочное)

Сведения о соответствии ссылочных международных стандартов национальным стандартам

Таблица ДА.1

Обозначение ссылочного международного стандарта, документа	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ISO 554	—	*
ISO 6507-1	IDT	ГОСТ Р ИСО 6507-1—2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»
ISO 6507-2	—	*
* Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичный стандарт.

УДК 621.9:006.354

ОКС 25.060.99

Ключевые слова: шаровые шлицы, методы испытаний, маркировка, контроль, твердость

Редактор М.В. Митрофанова Технический редактор В.Н. Прусакова Корректор И.А. Королева Компьютерная верстка М.В. Малеевой

Сдано в набор 03.12.2025. Подписано в печать 23.12.2025. Формат 60x847s. Гарнитура Ариал. Усл. печ. л.2,79. Уч.-изд. л. 2,12.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении в ФГБУ «Институт стандартизации» , 117418 Москва, Нахимовский пр-т, д. 31, к. 2.
