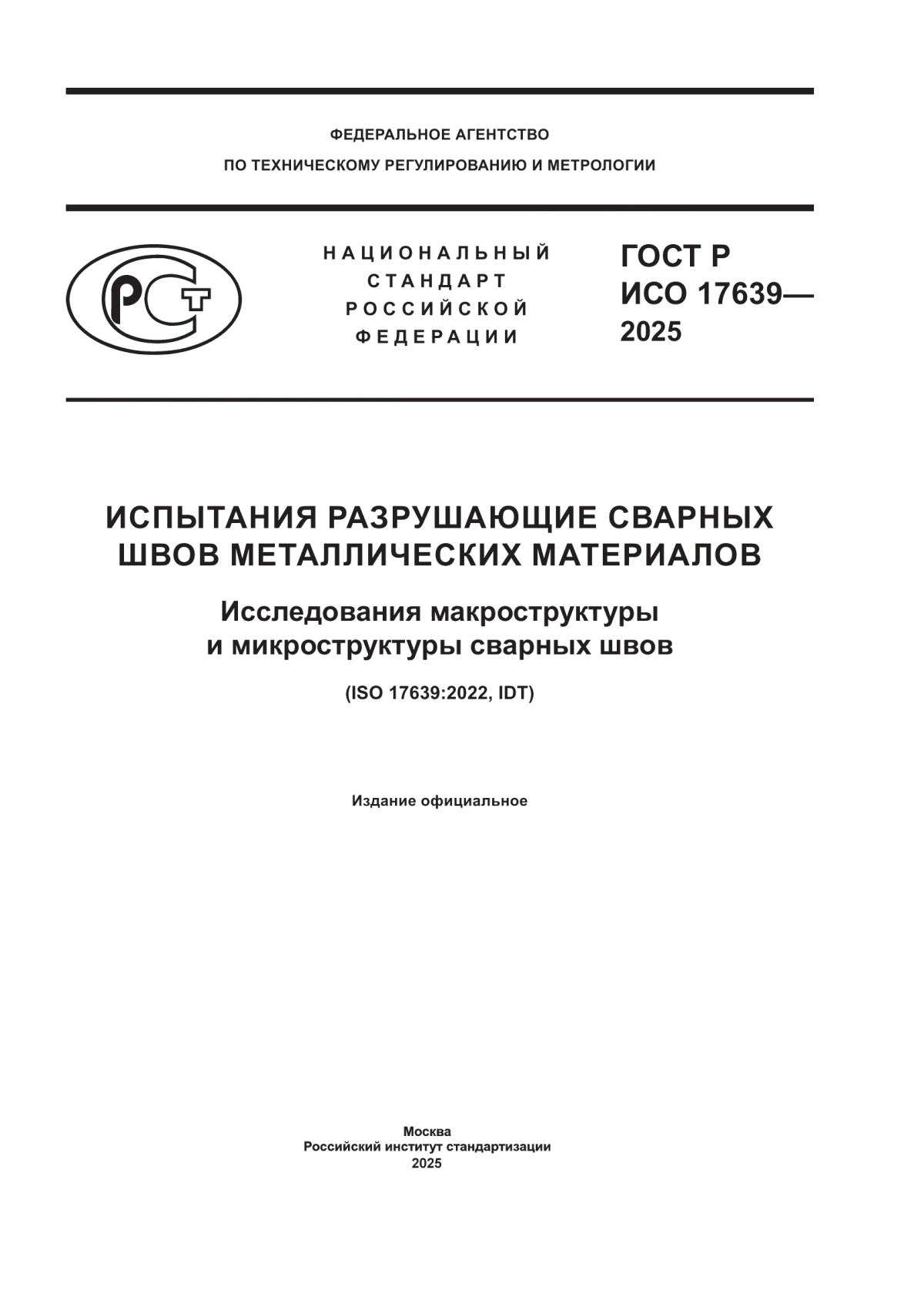

ГОСТ Р ИСО 17639-2025 Испытания разрушающие сварных швов металлических материалов. Исследования макроструктуры и микроструктуры сварных швов

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р

ИСО 17639—

2025

ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Исследования макроструктуры и микроструктуры сварных швов

(ISO 17639:2022, IDT)

Издание официальное

Москва Российский институт стандартизации 2025

ГОСТ Р ИСО 17639—2025

Предисловие

1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация «Национальное Агентство Контроля Сварки» (ОРО Ассоциация «НАКО») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 «Сварка и родственные процессы»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 марта 2025 г. № 228-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 17639:2022 «Испытания разрушающие сварных швов металлических материалов. Исследования макроструктуры и микроструктуры сварных швов» (ISO 17639:2022 «Destructive tests on welds in metallic materials — Macroscopic and microscopic examination of welds», IDT).

Международный стандарт разработан подкомитетом ПК 5 «Испытания и контроль сварных швов» Технического комитета по стандартизации ИСО/ТК 44 «Сварка и родственные процессы».

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

© ISO, 2022 ©Оформление. ФГБУ «Институт стандартизации», 2025

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

ГОСТ Р ИСО 17639—2025

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Исследования макроструктуры и микроструктуры сварных швов

Destructive tests on welds in metallic materials. Macroscopic and microscopic examination of welds

Дата введения — 2025—04—01

1 Область применения

В настоящем стандарте даны рекомендации по подготовке образцов, проведению испытаний и основные технические требования для исследований макроструктуры и микроструктуры сварных швов.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированной ссылки применяют только указанное издание ссылочного стандарта, для недатированной — последнее издание (включая все изменения)]:

ISO 6520-1, Welding and allied processes — Classification of geometric imperfections in metallic materials — Part 1: Fusion welding (Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями.

ИСО и МЭК поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ИСО: доступна по адресу http://www.iso.org/obp;

- Электропедия МЭК: доступна по адресу http://www.electropedia.org/.

3.1 исследование макроструктуры (macroscopic examination): Исследование образца для испытаний невооруженным глазом или при малом увеличении (как правило, менее х 50) с травлением или без него.

3.2 исследование микроструктуры (microscopic examination): Исследование образца для испытаний под микроскопом с увеличением, как правило, от х 50 до * 500, с травлением или без него.

3.3 эксперт (examiner): Лицо, проводящее исследование макроструктуры (3.1) и/или микроструктуры (3.2).

4 Обозначения

В настоящем стандарте применены следующие обозначения:

А — исследование макроструктуры;

I — исследование микроструктуры;

Е — травленый;

U — нетравленый.

Обозначения основных металлов приведены по системе группирования согласно ISO/TR 15608.

Издание официальное

1

ГОСТ Р ИСО 17639—2025

Для металла сварного шва следует использовать ту же систему группирования. Сварочные материалы, не классифицированные в соответствии с ISO/TR 15608, указывают в протоколе испытаний.

Сокращения и обозначения реактивов для травления следует применять по ISO/TR 16060, когда это применимо.

Примечание — Допускается использовать товарный знак, если ISO/TR 16060 не применим.

5 Принципы

Исследования макро- и микроструктуры применяют для выявления макро- или микропараметров сварного соединения, как правило, путем исследования поперечных шлифов.

Исследование проводят визуально и/или с применением оптических средств путем осмотра подготовленной поверхности до или после травления.

6 Цель исследования

Целью исследований макро- и микроструктуры является оценка структуры (в том числе зернистости, морфологии и ориентации, выпавших дисперсных фаз и включений) независимо и/или относительно различных трещин и несплошностей. Шлифы могут применяться для записи формы образца в плоскостях сечения. В таблице 1 даны указания по оценке параметров, которые можно обнаружить исследованиями макро- и микроструктуры.

7 Изготовление образцов для испытаний

Образцы для испытаний, как правило, сориентированы перпендикулярно оси сварного шва (поперечное сечение), включая наплавленный металл и зоны термического влияния с обеих сторон сварного шва. Для испытаний применяют образцы и с иной ориентацией.

Расположение, ориентация и количество образцов для испытаний должны быть указаны до испытания, например путем ссылки на применяемый стандарт.

Таблица 1 — Основные принципы оценки параметров с помощью микроскопического и макроскопического исследований

2

Окончание таблицы 1

ГОСТ Р ИСО 17639—2025

8 Испытания

8.1 Общие положения

Необходимо учитывать следующую информацию:

- основной металл и сварочные материалы;

- объект испытания;

- состав/наименование реактива для травления;

- подготовку поверхности, см. 8.3;

- методы травления, см. 8.4;

- дополнительные меры, см. 8.6;

- любые дополнительные требования, например время травления.

8.2 Подготовка образца для испытаний

Образец для испытаний подготавливают к исследованию путем вырезки, установки, шлифовки, и/или полировки, и/или травления по мере необходимости (см. ISO/TR 16060). Поверхность, подлежащая исследованию, не должна подвергаться неблагоприятному влиянию указанных процессов.

8.3 Подготовка поверхности

Требования к подготовке поверхности зависят:

- от типа исследования (макро- или микроструктура);

- типа материала;

- документирования (такого, как фотографии).

Примечание — Информация о шлифовальных и полировальных средах и методах шлифования и полирования приведена в ISO/TR 16060.

3

ГОСТ Р ИСО 17639—2025

8.4 Методы травления

Метод травления указывают до травления. Распространены следующие методы:

- травление путем погружения образца для испытаний в реактив для травления;

- травление путем протирания поверхности образца для испытаний;

- электролитическое травление.

Допускается использовать иные методы, в этом случае их следует указать, например, ссылкой на применяемый стандарт.

После завершения травления образец для испытаний следует промыть и высушить.

Примечание — Во избежание ухудшения состояния протравленного образца следует принять меры предосторожности, такие как хранение образцов в защищенной атмосфере, нанесение лака или защита от исчезновения картины травленой поверхности образцов для исследований макроструктуры.

8.5 Реактивы для травления

Типовые реактивы для травления для различных основного и наплавленного металлов, целей и видов исследований приведены в ISO/TR 16060.

В зависимости от требуемой информации тип и концентрация реактива для травления, а также температура и время травления могут варьироваться в зависимости от материала и вида исследования.

Для двух одинаковых соединений могут использоваться различные реактивы для травления.

8.6 Меры безопасности

Необходимо соблюдать следующие меры безопасности:

- надевайте средства защиты глаз или лица, если это необходимо;

- обращайтесь с реактивами для травления в подходящих перчатках или используйте щипцы;

- смеси следует готовить в вытяжном шкафу или под вытяжным колпаком;

- всегда лейте кислоту в воду, а не наоборот;

- всегда лейте раствор в растворитель, т. е. меньшее количество (растворенное вещество) в большее количество (растворитель).

9 Исследование

Подготовленную поверхность осматривают до и/или после травления, в зависимости от ситуации или в соответствии со стандартами и/или техническими условиями.

10 Обозначение

Исследование обозначают следующим образом:

- ссылка на настоящий стандарт;

- тип исследования (макро- или микроструктура);

- нетравленый или травленый;

- объект испытания (металл сварного шва и/или основной металл);

- сварные соединения (основной металл слева, основной металл справа и металл сварного шва);

- реактив для травления (таблица согласно ISO/TR 16060).

Сварочные материалы, которые не могут быть классифицированы по ISO/TR 15608, должны быть указаны в протоколе испытаний.

Обозначения дают в полной или сокращенной форме (см. примеры 1 и 2).

Примечание — Объект испытания указывается между дефисами.

Пример 1 — Полная форма

Исследование микроструктуры со следующими условиями:

- протравленный;

- объект исследования — 43;

- основной металл слева — 5.4, справа — 8.2;

4

ГОСТ Р ИСО 17639—2025

- сварочный материал — 43;

- реактив для травления — ху.

а) Объект испытания — только металл сварного шва.

Исследование — ИСО 17639 -1 - Е - 43 - 5.4 / 8.2 / 43 / ху, где

ИСО 17639 — ссылка на настоящий стандарт;

I — исследование микроструктуры;

Е — травленый;

43 — объект испытания;

5.4 — сталь с7,0%<Сг< 10,0 7о и 0,7 7о < Мо < 1,2 %;

8.2 — аустенитная коррозионно-стойкая сталь с Сг > 19 °/₀;

43 — металл сварного шва: Ni/Fe/Cr/Mo с Ni не более 40 °/₀; ху — реактив для травления.

Примечание — ху — номер таблицы в соответствующем приложении ISO/TR 16060.

Ь) Объект испытания — металл сварного шва и основной металл слева.

Исследование — ИСО 17639 -1 - Е - 43, 5.4 - 5.4 / 8.2/43/ху, где

ИСО 17639 — ссылка на настоящий стандарт;

I — исследование микроструктуры;

Е — травленый;

43, 5.4 — объект испытания;

5.4 — сталь с7,0%<Сг< 10,0 7₀ и 0,7 7о < Мо < 1,2 %;

8.2 — аустенитная коррозионно-стойкая сталь с Сг > 19 °/₀;

43 — металл сварного шва: Ni/Fe/Cr/Mo с Ni не более 40 °/₀;

ху— реактив для травления.

с) Объект испытания — металл сварного шва и основной металл слева и справа. Исследование — ИСО 17639 -1 - Е - 43, 5.4, 8.2 - 5.4 / 8.2 / 43 / ху, где

ИСО 17639 — ссылка на настоящий стандарт;

I — исследование микроструктуры;

Е — протравленный;

43, 5.4, 8.2— объект испытания;

5.4 — сталь с7,0%<Сг< 10,0 7₀ и 0,7 7о < Мо < 1,2 %;

8.2 — аустенитная коррозионно-стойкая сталь с Сг > 19 %;

43 — металл сварного шва: Ni/Fe/Cr/Mo с Ni не более 40 °/₀;

ху — реактив для травления.

Пример 2 — Сокращенная форма

Исследование макроструктуры со следующими условиями:

- протравленный;

- объект испытания — 22.4;

- основной металл слева — 22.4, справа — 22.4;

- металл сварного шва — 22.4;

- реактив для травления — ху.

Примечание — Объект испытания (22.4) означает металл сварного шва и основной металл слева и справа.

5

ГОСТ Р ИСО 17639—2025

Исследование — ИСО 17639 - А - Е - 22.4 - 22.4 / ху, где

ИСО 17639 — ссылка на настоящий стандарт;

А — исследование макроструктуры;

Е — протравленный;

22.4 — объект исследования;

22.4 — основной металл и металл сварного шва: алюминиево-магниевые сплавы с Мд >3,5 %;

ху — реактив для травления.

11 Протокол испытаний

Протокол испытаний должен содержать, как минимум, следующую информацию:

а) ссылку на настоящий стандарт;

Ь) обозначение испытания;

с) расположение и ориентацию образца для испытаний и исследуемой поверхности;

d) протокол аттестации процедуры сварки (WPQR) или, если он отсутствует, то, как минимум, виды основного металла и сварочных материалов и, если применяется, вид послесварочной термической обработки/или травления;

е) тип реактива для травления и метод травления;

f) описание исследуемой поверхности, при необходимости;

д) фотографии и/или эскизы, кратность увеличения, при необходимости;

h) дату испытания.

Пример типового протокола испытаний приведен в приложении А.

6

ГОСТ Р ИСО 17639—2025

Приложение А (справочное)

Пример протокола испытаний

Отчет об испытаниях в соответствии с ИСО 17639 (а)¹)

WPQR: № (d):

Производитель:

Цель исследования:

Изделие для испытаний:

Образец для испытаний:

Основной металл:

Сварочный материал:

Послесварочная термическая обработка и/или старение:

¹) Буквы в скобках относятся к разделу 11.

7

ГОСТ Р ИСО 17639—2025

Приложение ДА (справочное)

Сведения о соответствии ссылочных международных стандартов национальным стандартам

Таблица ДА.1

8

ГОСТ Р ИСО 17639—2025

Библиография

Welding — Guidelines for a metallic materials grouping system

Destructive tests on welds in metallic materials — Etchants for macroscopic and microscopic examination

Specification and qualification of welding procedures for metallic materials — Welding procedure test — Part 1: Arc and gas welding of steels and arc welding of nickel and nickel alloys

Specification and qualification of welding procedures for metallic materials — Welding procedure test — Part 2: Arc welding of aluminium and its alloys

9

ГОСТ Р ИСО 17639—2025

УДК 621.791:006.354

ОКС 25.160.40

Ключевые слова: испытания разрушающие, сварные швы, металлические материалы, исследование макроструктуры, исследование микроструктуры
