ГОСТ Р 50067-2025
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ НЕРАВНОПОЛОЧНОГО ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded rectangular unequishelf zee-section shapes of aluminium and magnesium alloys. Dimensions
ОКС 77.150.10
Дата введения 2025-06-01
с правом досрочного применения
Предисловие
1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 099 "Алюминий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 января 2025 г. № 11-ст
4 ВЗАМЕН ГОСТ Р 50067-92
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей неравнополочного зетового сечения из алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Основные параметры
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
|

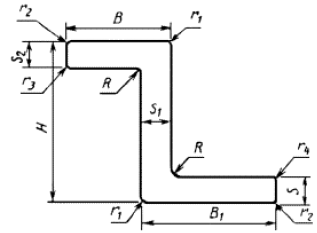

B,
- длина; Н - высота; S,
,
- толщина; r,
,
,
,
- радиусы притупления; R - радиус скругления
Рисунок 1 - Прессованный прямоугольный профиль неравнополочного зетового сечения
Таблица 1 - Номера профилей, размеры и теоретическая масса
Номер | Размеры, мм | Площадь | Диаметр | Теоретическая масса 1 м | ||||||||||
профиля | сечения, | описанной | сплава, кг | |||||||||||
Н | В |
| S |
|
| R |
| см | окружности, мм | алюминиевого | магниевого | |||
450151 | 5,0 | 31,0 | 36,0 | 3,0 | 8,0 | 3,0 | 3,0 | 0,5 | 1,968 | 59 | 0,561 | 0,354 | ||
450246 | 5,5 | 17,5 | 36,5 | 2,5 | 2,5 | 2,5 | - | - | 1,362 | 52 | 0,388 | 0,245 | ||
450152 | 6,0 | 28,0 | 36,0 | 2,0 | 3,0 | 2,0 | 2,0 | 0,5 | 1,343 | 61 | 0,383 | 0,242 | ||
450248 | 6,0 | 27,0 | 33,0 | 3,0 | 6,0 | 3,0 | 3,0 | - | 1,839 | 54 | 0,524 | 0,331 | ||
450250 | 8,0 | 27,0 | 33,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 1,866 | 58 | 0,532 | 0,336 | ||
450251 | 8,0 | 45,0 | 69,0 | 6,0 | 18,0 | 3,0 | 2,5 | - | 5,329 | 96 | 1,518 | 0,959 | ||
450252 | 8,0 | 46,0 | 74,0 | 4,0 | 8,0 | 4,0 | 3,0 | - | 4,839 | 112 | 1,379 | 0,871 | ||
450255 | 9,5 | 26,0 | 34,0 | 3,0 | 3,0 | 3,0 | 3,0 | 1,0 | 1,907 | 58 | 0,492 | 0,343 | ||
450159 | 10,0 | 10,0 | 14,5 | 3,5 | 7,0 | 2,0 | 0,5 | 0,5 | 1,023 | 20 | 0,291 | 0,184 | ||
450256 | 10,0 | 19,8 | 30,0 | 1,8 | 1,8 | 1,8 | 5,0 | 1,0 | 1,115 | 49 | 0,318 | 0,201 | ||
450257 | 10,0 | 27,0 | 33,0 | 3,0 | 3,0 | 3,0 | 3,0 | 1,0 | 1,922 | 58 | 0,547 | 0,346 | ||
450456 | 10,0 | 8,0 | 19,0 | 2,0 | 2,0 | 2,0 | 2,0 | - | 0,677 | 27 | 0,193 | 0,122 | ||
450163 | 12,0 | 22,0 | 23,0 | 5,0 | 3,0 | 3,0 | - | - | 1,930 | 44 | 0,550 | 0,347 | ||
450164 | 12,0 | 23,0 | 28,0 | 3,0 | 3,0 | 3,0 | 0,5 | 0,5 | 1,710 | 49 | 0,487 | 0,308 | ||
450165 | 12,5 | 21,5 | 30,0 | 1,5 | 1,5 | 1,5 | 2,0 | - | 0,932 | 52 | 0,266 | 0,168 | ||
450166 | 14,0 | 20,0 | 30,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 1,779 | 49 | 0,507 | 0,320 | ||
450167 | 15,0 | 5,0 | 17,0 | 2,0 | 2,0 | 11,0 | 3,0 | 0,5 | 0,968 | 25 | 0,276 | 0,174 | ||
450168 | 15,5 | 22,0 | 30,0 | 2,0 | 2,0 | 2,0 | 2,0 | - | 1,287 | 52 | 0,367 | 0,232 | ||
450457 | 16,0 | 23,0 | 30,0 | 2,0 | 3,0 | 2,0 | 2,0 | - | 1,437 | 52 | 0,410 | 0,259 | ||
450458 | 16,0 | 23,0 | 38,0 | 4,0 | 4,0 | 4,0 | 2,0 | - | 2,777 | 59 | 0,791 | 0,500 | ||
450169 | 18,0 | 3,0 | 14,0 | 1,5 | 2,0 | 2,0 | - | - | 0,560 | 23 | 0,160 | 0,101 | ||
450170 | 18,0 | 23,5 | 24,5 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 1,800 | 48 | 0,513 | 0,324 | ||
450502 | 18,0 | 22,0 | 28,0 | 6,0 | 6,0 | 6,0 | 1,0 | 1,0 | 3,360 | 48 | 0,958 | 0,605 | ||
450171 | 20,0 | 10,0 | 27,0 | 2,0 | 2,0 | 8,0 | 2,0 | 1,0 | 1,553 | 40 | 0,443 | 0,280 | ||
450172 | 22,0 | 3,5 | 48,0 | 2,5 | 2,5 | 6,5 | 0,5 | 0,5 | 1,753 | 54 | 0,499 | 0,315 | ||
450173 | 25,0 | 4,0 | 15,0 | 1,5 | 1,5 | 1,5 | - | - | 0,615 | 31 | 0,175 | 0,111 | ||
450174 | 25,0 | 6,5 | 28,0 | 2,5 | 4,5 | 5,0 | 1,0 | - | 1,817 | 39 | 0,518 | 0,327 | ||
450175 | 25,0 | 16,0 | 18,0 | 1,5 | 1,5 | 2,2 | 2,0 | - | 0,959 | 41 | 0,273 | 0,173 | ||
450176 | 25,0 | 16,0 | 18,0 | 2,0 | 2,0 | 2,7 | 2,5 | - | 1,225 | 41 | 0,349 | 0,220 | ||
450177 | 25,0 | 18,0 | 20,0 | 2,0 | 2,0 | 2,0 | 2,5 | - | 1,207 | 44 | 0,344 | 0,217 | ||
450178 | 25,0 | 18,0 | 20,0 | 2,5 | 2,0 | 2,5 | 2,5 | - | 1,377 | 44 | 0,392 | 0,248 | ||
450181 | 25,0 | 25,0 | 40,0 | 3,0 | 3,0 | 5,0 | 3,0 | - | 2,999 | 67 | 0,855 | 0,540 | ||
450182 | 25,0 | 30,0 | 35,5 | 2,5 | 2,5 | 3,0 | 2,5 | - | 2,302 | 68 | 0,656 | 0,414 | ||
450260 | 25,0 | 8,0 | 20,0 | 3,0 | 2,0 | 3,0 | 3,0 | - | 1,259 | 36 | 0,359 | 0,227 | ||
450261 | 25,0 | 10,0 | 18,0 | 2,0 | 1,5 | 2,0 | 2,0 | - | 0,892 | 36 | 0,254 | 0,161 | ||
450262 | 25,0 | 22,0 | 40,0 | 2,0 | 2,0 | 2,0 | 2,0 | - | 1,677 | 65 | 0,478 | 0,302 | ||
450515 | 25,0 | 15,0 | 20,0 | 1,5 | 1,2 | 1,5 | 2,0 | - | 0,806 | 42 | 0,230 | 0,145 | ||
450263 | 25,3 | 15,3 | 20,3 | 1,8 | 1,5 | 1,8 | 2,0 | - | 0,983 | 42 | 0,280 | 0,177 | ||
450264 | 28,0 | 28,0 | 30,0 | 3,0 | 3,0 | 3,0 | 2,0 | - | 2,417 | 62 | 0,689 | 0,435 | ||
450184 | 28,0 | 16,0 | 40,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 2,379 | 60 | 0,678 | 0,428 | ||
450185 | 28,0 | 23,0 | 25,0 | 4,0 | 2,5 | 3,0 | 2,5 | - | 2,242 | 53 | 0,639 | 0,404 | ||
450187 | 29,0 | 20,0 | 22,0 | 3,5 | 3,5 | 3,5 | 4,0 | 0,5 | 2,308 | 48 | 0,658 | 0,415 | ||
450191 | 30,0 | 18,0 | 22,0 | 2,0 | 2,0 | 2,0 | 2,5 | - | 1,347 | 48 | 0,384 | 0,242 | ||
450193 | 30,0 | 20,0 | 25,0 | 2,5 | 2,0 | 2,0 | 2,5 | - | 1,562 | 52 | 0,445 | 0,281 | ||
450194 | 30,0 | 20,0 | 30,0 | 5,0 | 5,0 | 5,0 | - | - | 3,500 | 54 | 0,998 | 0,630 | ||
450195 | 30,0 | 20,0 | 58,0 | 4,0 | 3,0 | 1,5 | 4,0 | - | 3,424 | 81 | 0,976 | 0,616 | ||
450196 | 30,0 | 30,0 | 35,0 | 6,0 | 5,0 | 11,0 | 3,0 | 0,5 | 6,088 | 67 | 1,735 | 1,096 | ||
450197 | 30,0 | 30,0 | 47,0 | 2,5 | 2,5 | 2,5 | 3,0 | - | 2,589 | 80 | 0,738 | 0,466 | ||
450265 | 30,0 | 8,0 | 25,0 | 2,2 | 2,0 | 5,0 | 3,0 | - | 1,445 | 43 | 0,412 | 0,260 | ||
450266 | 30,0 | 18,0 | 22,0 | 2,5 | 2,0 | 2,5 | 3,0 | 1,0 | 1,534 | 48 | 0,437 | 0,276 | ||
450269 | 30,0 | 18,0 | 22,0 | 2,0 | 1,8 | 2,0 | 3,0 | - | 1,307 | 49 | 0,372 | 0,235 | ||
450270 | 30,0 | 20,0 | 25,0 | 2,5 | 2,0 | 2,5 | 2,5 | - | 1,652 | 52 | 0,471 | 0,297 | ||
450271 | 30,0 | 20,0 | 27,0 | 3,5 | 2,5 | 2,0 | 3,0 | - | 1,996 | 54 | 0,569 | 0,359 | ||
450273 | 30,0 | 25,0 | 60,0 | 7,0 | 7,0 | 7,0 | 5,0 | 2,0 | 7,160 | 84 | 2,041 | 1,289 | ||
450459 | 30,0 | 14,0 | 18,0 | 2,0 | 1,5 | 2,0 | 2,5 | 0,5 | 1,056 | 43 | 0,301 | 0,190 | ||
450460 | 30,0 | 27,0 | 28,0 | 3,5 | 4,0 | 4,5 | 3,0 | - | 3,114 | 59 | 0,887 | 0,560 | ||
450517 | 30,0 | 22,0 | 25,2 | 1,5 | 1,2 | 1,5 | 2,0 | - | 1,049 | 55 | 0,299 | 0,189 | ||
450274 | 30,8 | 23,0 | 26,0 | 2,3 | 2,0 | 2,8 | 2,5 | - | 1,783 | 56 | 0,508 | 0,321 | ||
450275 | 31,8 | 23,0 | 26,0 | 3,3 | 3,0 | 3,8 | 2,5 | - | 2,500 | 56 | 0,712 | 0,450 | ||
450198 | 32,0 | 9,5 | 19,0 | 1,6 | 1,6 | 1,6 | 1,4 | - | 0,925 | 42 | 0,264 | 0,167 | ||
450276 | 32,3 | 16,3 | 25,0 | 1,5 | 1,5 | 3,8 | 2,0 | - | 1,417 | 51 | 0,404 | 0,255 | ||
450277 | 34,0 | 23,0 | 25,0 | 3,5 | 3,5 | 8,5 | 4,0 | - | 2,694 | 56 | 0,768 | 0,485 | ||
450199 | 35,0 | 18,0 | 30,0 | 2,0 | 2,0 | 2,0 | 2,0 | - | 1,597 | 58 | 0,455 | 0,287 | ||
450278 | 35,0 | 15,0 | 20,0 | 2,0 | 2,0 | 2,0 | 2,5 | - | 1,347 | 48 | 0,384 | 0,242 | ||
450280 | 35,0 | 15,0 | 30,0 | 3,0 | 3,0 | 3,0 | 1,0 | - | 2,224 | 55 | 0,634 | 0,400 | ||
450281 | 35,0 | 15,0 | 40,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 2,559 | 63 | 0,729 | 0,461 | ||
450282 | 35,0 | 22,0 | 23,0 | 3,0 | 3,0 | 4,0 | 3,0 | 0,5 | 2,448 | 55 | 0,698 | 0,441 | ||
450284 | 35,0 | 28,0 | 37,0 | 7,0 | 5,0 | 5,0 | 3,0 | - | 5,179 | 69 | 1,476 | 0,932 | ||
450461 | 35,0 | 20,0 | 30,0 | 2,0 | 2,0 | 2,0 | 2,0 | - | 1,637 | 59 | 0,467 | 0,295 | ||
450462 | 35,0 | 25,0 | 27,0 | 2,0 | 2,0 | 2,0 | 2,5 | - | 1,687 | 61 | 0,481 | 0,304 | ||
450518 | 35,0 | 22,2 | 25,2 | 1,7 | 1,2 | 2,2 | 2,5 | - | 1,317 | 58 | 0,375 | 0,237 | ||
450285 | 35,8 | 23,0 | 26,0 | 2,5 | 2,0 | 3,0 | 2,5 | 1,5 | 1,963 | 59 | 0,560 | 0,353 | ||
450286 | 36,0 | 12,0 | 43,0 | 4,0 | 5,0 | 5,0 | 3,0 | - | 3,709 | 62 | 1,057 | 0,668 | ||
450287 | 36,0 | 17,5 | 48,0 | 3,5 | 3,2 | 2,5 | 3,0 | - | 3,116 | 72 | 0,888 | 0,561 | ||
450288 | 36,0 | 25,0 | 27,0 | 5,0 | 3,5 | 5,0 | 3,0 | - | 3,549 | 60 | 1,011 | 0,639 | ||
450289 | 36,5 | 30,0 | 47,0 | 9,0 | 11,0 | 12,0 | 6,0 | - | 9,690 | 75 | 2,762 | 1,744 | ||
450200 | 37,0 | 20,0 | 25,0 | 5,0 | 4,0 | 2,0 | 3,0 | - | 2,889 | 55 | 0,823 | 0,520 | ||
450201 | 38,0 | 12,0 | 23,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 2,049 | 50 | 0,584 | 0,369 | ||
450202 | 38,0 | 25,0 | 30,0 | 2,5 | 3,0 | 5,0 | 3,0 | 0,5 | 2,953 | 64 | 0,841 | 0,539 | ||
450519 | 38,0 | 15,0 | 30,0 | 3,0 | 2,0 | 2,0 | 2,5 | - | 1,887 | 57 | 0,538 | 0,340 | ||
450204 | 40,0 | 18,0 | 20,0 | 2,0 | 1,5 | 1,5 | 2,0 | - | 1,235 | 54 | 0,352 | 0,222 | ||
450205 | 40,0 | 20,0 | 25,0 | 3,0 | 2,0 | 2,0 | 3,0 | - | 1,889 | 59 | 0,538 | 0,340 | ||
450291 | 40,0 | 20,0 | 35,0 | 4,0 | 3,0 | 2,0 | 3,0 | - | 2,859 | 66 | 0,815 | 0,515 | ||
450292 | 40,0 | 25,0 | 35,0 | 4,0 | 3,0 | 4,0 | 4,0 | - | 3,429 | 70 | 0,977 | 0,617 | ||
450463 | 40,0 | 20,0 | 35,0 | 4,0 | 3,0 | 4,0 | 3,0 | - | 3,199 | 66 | 0,912 | 0,576 | ||
450207 | 41,0 | 19,0 | 30,0 | 2,0 | 2,0 | 2,0 | 1,5 | - | 1,730 | 62 | 0,493 | 0,311 | ||
450293 | 47,0 | 40,0 | 50,0 | 10,0 | 6,0 | 28,0 | 15,0 | - | 17,706 | 96 | 0,046 | 3,187 | ||
450215 | 50,0 | 20,0 | 25,0 | 3,0 | 2,5 | 2,5 | 3,0 | - | 2,401 | 66 | 0,684 | 0,432 | ||
450216 | 50,0 | 19,0 | 26,2 | 2,5 | 2,5 | 2,5 | 3,0 | - | 2,294 | 66 | 0,654 | 0,413 | ||
450219 | 50,0 | 20,0 | 30,0 | 2,0 | 2,0 | 2,0 | 3,0 | - | 1,959 | 69 | 0,558 | 0,353 | ||
450220 | 50,0 | 20,0 | 33,0 | 3,0 | 2,0 | 4,0 | 5,0 | 0,5 | 2,756 | 71 | 0,786 | 0,496 | ||
450222 | 50,0 | 25,0 | 35,0 | 20,0 | 7,0 | 7,0 | 5,0 | 2,0 | 10,450 | 73 | 2,978 | 1,881 | ||
450223 | 50,0 | 25,0 | 35,0 | 5,0 | 3,0 | 10,0 | 4,0 | 0,5 | 5,368 | 76 | 1,530 | 0,966 | ||
450224 | 50,0 | 30,0 | 35,0 | 5,0 | 4,0 | 3,0 | 5,0 | 0,5 | 4,436 | 79 | 1,264 | 0,799 | ||
450295 | 50,0 | 18,0 | 27,0 | 4,0 | 3,0 | 4,0 | 4,0 | - | 3,129 | 65 | 0,892 | 0,563 | ||
450296 | 50,0 | 20,0 | 35,0 | 17,0 | 3,5 | 4,0 | 4,0 | - | 7,834 | 72 | 2,233 | 1,410 | ||
450297 | 50,0 | 20,0 | 42,0 | 7,0 | 5,5 | 5,5 | 3,0 | - | 6,141 | 75 | 1,750 | 1,105 | ||
450298 | 50,0 | 22,0 | 25,0 | 1,8 | 1,8 | 1,8 | 2,0 | - | 1,698 | 67 | 0,484 | 0,306 | ||
450299 | 50,0 | 25,0 | 31,0 | 7,0 | 4,0 | 6,0 | 4,0 | - | 5,219 | 72 | 1,487 | 0,939 | ||
450300 | 50,0 | 25,0 | 33,0 | 8,0 | 5,0 | 7,0 | 3,0 | - | 6,179 | 73 | 1,761 | 1,112 | ||
450464 | 50,0 | 25,0 | 31,0 | 4,0 | 3,0 | 5,0 | 4,0 | - | 4,629 | 73 | 1,319 | 0,833 | ||
450465 | 50,0 | 25,0 | 35,0 | 7,0 | 7,0 | 7,0 | 4,0 | - | 6,789 | 73 | 1,935 | 1,222 | ||
450466 | 50,0 | 25,0 | 35,0 | 12,0 | 5,0 | 7,0 | 4,0 | - | 7,545 | 75 | 2,250 | 1,358 | ||
450467 | 50,0 | 28,5 | 29,0 | 5,0 | 4,0 | 3,0 | 5,0 | - | 4,092 | 73 | 1,166 | 0,737 | ||
450468 | 56,0 | 43,0 | 53,0 | 14,5 | 16,0 | 13,0 | 6,0 | 2,0 | 17,972 | 98 | 5,122 | 3,235 | ||
450469 | 60,0 | 20,0 | 27,0 | 4,0 | 3,0 | 4,0 | 4,0 | - | 3,509 | 74 | 1,000 | 0,632 | ||
450470 | 60,0 | 30,0 | 35,0 | 15,0 | 4,0 | 5,0 | 5,0 | - | 8,457 | 86 | 2,410 | 1,522 | ||
450228 | 65,0 | 25,0 | 50,0 | 3,5 | 3,5 | 5,0 | 3,0 | 1,0 | 5,012 | 97 | 1,428 | 0,902 | ||
450230 | 65,0 | 35,0 | 70,0 | 4,0 | 4,0 | 4,0 | 8,0 | 1,0 | 6,750 | 120 | 1,924 | 1,215 | ||
450471 | 65,0 | 30,0 | 40,0 | 3,0 | 3,0 | 6,0 | 3,0 | - | 4,719 | 93 | 1,345 | 0,849 | ||
450472 | 66,0 | 40,0 | 45,0 | 14,0 | 12,0 | 14,0 | 6,0 | 2,0 | 16,597 | 98 | 4,730 | 2,988 | ||
450473 | 70,0 | 24,0 | 25,0 | 3,0 | 3,0 | 3,0 | 3,0 | - | 3,429 | 84 | 0,977 | 0,617 | ||
450474 | 73,0 | 45,0 | 53,0 | 18,0 | 12,0 | 41,0 | 5,0 | - | 29,777 | 113 | 8,487 | 5,360 | ||
450475 | 77,0 | 63,0 | 65,0 | 22,0 | 13,0 | 44,0 | 5,0 | - | 43,557 | 138 | 12,414 | 7,840 | ||
450234 | 79,0 | 18,0 | 28,0 | 3,0 | 2,5 | 4,0 | 3,0 | - | 3,399 | 90 | 0,969 | 0,612 | ||
450476 | 79,0 | 39,0 | 49,0 | 11,0 | 18,0 | 12,0 | 6,0 | 2,0 | 20,287 | 106 | 5,782 | 3,652 | ||
450235 | 80,0 | 30,0 | 70,0 | 10,0 | 10,0 | 10,0 | 5,0 | - | 16,107 | 120 | 4,591 | 2,899 | ||
450477 | 80,0 | 44,0 | 64,0 | 31,0 | 30,0 | 44,0 | 5,0 | - | 40,807 | 112 | 11,630 | 7,345 | ||
450478 | 80,0 | 60,0 | 70,0 | 15,0 | 15,0 | 18,0 | 5,0 | - | 28,457 | 140 | 8,110 | 5,122 | ||
450236 | 82,0 | 22,0 | 50,0 | 5,0 | 3,5 | 8,0 | 5,0 | - | 6,782 | 107 | 1,933 | 1,221 | ||
450479 | 83,0 | 50,0 | 70,0 | 18,0 | 30,0 | 22,0 | 6,0 | 3,0 | 36,616 | 122 | 10,436 | 6,591 | ||
450480 | 85,0 | 45,0 | 62,0 | 15,0 | 30,0 | 18,0 | 5,0 | 5,0 | 33,000 | 115 | 9,405 | 5,940 | ||
450481 | 85,0 | 50,0 | 84,0 | 18,0 | 46,0 | 22,0 | 5,0 | 5,0 | 46,820 | 122 | 13,344 | 8,428 | ||
450238 | 86,0 | 9,5 | 15,5 | 2,5 | 2,5 | 2,5 | - | - | 2,650 | 89 | 0,755 | 0,477 | ||
450482 | 90,0 | 61,0 | 67,0 | 31,0 | 29,0 | 33,0 | 6,0 | 6,0 | 48,440 | 134 | 13,805 | 8,719 | ||
450483 | 91,0 | 55,0 | 105,0 | 33,0 | 43,0 | 34,0 | 6,0 | 6,0 | 63,670 | 148 | 18,146 | 11,461 | ||
450484 | 94,0 | 44,0 | 69,0 | 34,0 | 36,0 | 47,0 | 5,0 | - | 48,927 | 122 | 13,944 | 8,807 | ||
450239 | 94,5 | 55,0 | 70,0 | 11,0 | 10,0 | 19,0 | 3,0 | - | 24,639 | 149 | 7,022 | 4,435 | ||
450485 | 107,0 | 47,0 | 55,0 | 24,0 | 31,0 | 24,0 | 5,0 | - | 42,877 | 128 | 12,220 | 7,718 | ||
450486 | 132,0 | 20,0 | 43,0 | 12,0 | 8,0 | 12,0 | 5,0 | - | 16,307 | 143 | 4,648 | 2,935 | ||
450244 | 318,0 | 52,0 | 65,0 | 18,0 | 6,0 | 18,0 | 12,0 | - | 38,598 | 337 | 11,000 | 6,948 | ||
Примечания 1 Значения радиусов скругления (R) и радиусов притупления острых кромок 2 Радиусы притупления острых кромок | ||||||||||||||
, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.
должны соответствовать требования ГОСТ 8617, ГОСТ 19657.3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см, что соответствует плотности магниевого сплава марки МА14.
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.
3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.
Приложение А
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов
Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент | Марка сплава | Переводной коэффициент |
Для алюминия всех марок | 0,950 | В95 | 1,000 |
АМц | 0,958 | 1915 | 0,972 |
АМцС | 0,958 | 1925 | 0,972 |
АМг2 | 0,940 | 1935 | 0,977 |
АМг3 | 0,937 | 1985ч | 0,948 |
АМг5 | 0,930 | В48-4 | 0,968 |
АМг6 | 0,926 | ВД1 | 0,982 |
АМг61 | 0,930 | АКМ | 0,970 |
Д1 | 0,982 | АК4 | 0,970 |
Д16 | 0,976 | АК6 | 0,962 |
Д16ч | 0,976 | АК4-1 | 0,982 |
Д19ч | 0,968 | АК4-1ч | 0,982 |
Д20 | 0,996 | ВАД1 | 0,968 |
АВ | 0,947 | ВД17 | 0,965 |
К48-2 | 0,972 | АД31Е | 0,950 |
К48-2пч | 0,972 | 1161 | 0,972 |
АД31 | 0,950 | 1163 | 0,975 |
АД33 | 0,951 | 1973 | 1,000 |
АД35 | 0,954 | В96цпч | 1,001 |
В92 | 0,954 |
Приложение Б
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Таблица Б.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Марка сплава | Переводной коэффициент |
Для магния всех марок | 1,000 |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
МА14 | 1,000 |
Приложение В
(справочное)
Соответствие номеров профилей ранее действующим обозначениям
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
450151 | П504-4 | ПВ 1606, ПК 329-16 |
450152 | П504-6 | ПК 329-15 |
450159 | - | ПК 16023 |
450163 | П502-11 | ПК 13379 |
450164 | П502-8 | ПК 0137, НП 1369-1 |
450165 | - | ПК 14472 |
450166 | - | ПК 17604 |
450167 | - | ПК 14915 |
450168 | П502-13 | ПК 12648 |
450169 | - | ПС 885-237, ПК 11405 |
450170 | П502-10 | ПК 201-2, ПС 11-12 |
450171 | П502-12 | ПП 312, ПК 202 |
450172 | П509-15 | ПК 12769 |
450173 | П502-14 | ПС 775-205, ПВ1548, ПГ1-144 |
450174 | - | ПК 14422 |
450175 | П502-16 | ПК 201-32, С676-1 |
450176 | П502-18 | ПК 201-33, С676-2 |
450177 | - | ПК 16459-1 |
450178 | - | ПК 16459-2 |
450181 | - | ПК 8500, ПК 3138, С1296-2 |
450182 | - | ПК 14063-1 |
450184 | П502-20 | ПС 11-14, ПК 201-9 |
450185 | П502-22 | ПС 11-22, ПВ 1690 |
450187 | П502-23 | ПК0956 |
450191 | П502-28 | НП572-1 |
450193 | П502-29 | С723-1, ПК8387, ПК 4495 |
450194 | - | ПВ376 |
450195 | П502-30 | ПК 205, НП3-1 |
450196 | - | ПК 14192, С1060 |
450197 | - | НП 1471-1 |
450198 | П502-32 | ПК 201-8 |
450199 | П502-34 | ПК 9853, С499, ПВ 1636 |
450200 | - | ПК 17133-1 |
450201 | П502-36 | ПК 204-3 |
450202 | - | ПК 13843-1 |
450204 | П502-37 | С723-2, ПК 8388 |
450205 | П502-39 | С723-3, ПК 8408 |
450207 | П502-40 | ПС829-1, ПГ2-9, ПК 201-6, ПП80-5, ПС11-6, ПВ368 |
450215 | - | ПК 17796 |
450216 | - | ПК 17489 |
450219 | - | ПК 17745 |
450220 | П502-48 | С645, ПК 11430 |
450222 | - | ПК 17699 |
450223 | П502-49 | ПК 12146, С675-5, ПК 0742-2 |
450224 | П502-50 | ПК 201-38, С676-4 |
450228 | П502-54 | ПК 204-2 |
450230 | П502-56 | ПК 20-20, ПВ 378-2, С2171-2 |
450234 | - | С1152-2 |
450235 | П502-60 | ПК0081-1 |
450236 | П502-62 | ПС 11-16, ПК 204 |
450238 | - | ПК 13382 |
450239 | - | ПК 15691 |
450244 | П502-71 | ПС 370-3, ПК 11355 |
450246 | - | ПС 885-1133 |
450248 | - | ПК 2873-1 |
450250 | - | ПК 2873-2 |
450251 | - | ПК 2973 |
450252 | - | ПК 18503-2 |
450255 | - | ПК 2873-4 |
450256 | - | ПК 2804 |
450257 | - | ПК 2873-3 |
450260 | - | ПК 18819 |
450261 | - | ПК 18824 |
450262 | - | ПК 17718 |
450263 | - | ПК 19420 |
450264 | - | ПК 2413 |
450265 | - | ПК 19443 |
450266 | - | ПК 17361-2, С1741-2 |
450269 | - | ПК 17361-1, С1741-1 |
450270 | - | ПК 2355 |
450271 | - | ПК 2796-3 |
450273 | - | ПК 19523 |
450274 | - | ПК 19265 |
450275 | - | ПК 19268 |
450276 | - | ПК 19273 |
450277 | - | ПК 19659 |
450278 | - | ПК 2832 |
450280 | - | ПК 19784 |
450281 | - | 02050 |
450282 | - | ПК 2846 |
450284 | - | ПК 8759 |
450285 | - | ПК 19267 |
450286 | - | ПК 8475 |
450287 | - | ПК 2522 |
450288 | - | ПК 19274 |
450289 | - | ПК 4611 |
450291 | - | ПК 2796-2 |
450292 | - | ПК 20052 |
450293 | - | ПК 2797, ПК 19386 |
450295 | - | ПК 2796-5 |
450296 | - | ПК 2796-7 |
450297 | - | ПК 8758 |
450298 | - | ПК 17723 |
450299 | - | С 2193 |
450300 | - | П500-68-2 |
450456 | - | ПК 18445 |
450457 | - | НП 1961 |
450458 | - | ПС 885-923 |
450459 | - | ПК 20039 |
450460 | - | ПК 2162 |
450461 | - | С 2192, ПК 7033 |
450462 | - | ПК 4857 |
450463 | - | ПК 2796-1 |
450464 | - | ПК 18939 |
450465 | - | С2195, ПК 7036 |
450466 | - | С2194, ПК 7035 |
450467 | - | ПК 8020 |
450468 | - | ПК 2938 |
450469 | - | ПК 2796-4 |
450470 | - | ПК 2796-6 |
450471 | - | ПК 16350 |
450472 | - | ПК 2939 |
450473 | - | ПК 19962 |
450474 | - | ПК 2678 |
450475 | - | ПК 2679 |
450476 | - | ПК 2736 |
450477 | - | ПК 2680 |
450478 | - | ПК 2695 |
450479 | - | ПК 2737 |
450480 | - | ПК 2578-2 |
450481 | - | ПК 2578-1 |
450482 | - | ПК 2800 |
450483 | - | ПК 2799 |
450484 | - | ПК 2681 |
450485 | - | НП 1863 |
450486 | - | ПК 4597 |
450502 | - | ПК 3011 |
450515 | - | ПК 4464 |
450517 | - | ПК 4466 |
450518 | - | ПК 4465 |
450519 | - | ПК 4458 |
УДК 669.715-42-126:006.354 | ОКС 77.150.10 |
Ключевые слова: профили прессованные неравнополочные прямоугольные, сплавы алюминиевые и магниевые, номер профилей, размеры, теоретическая масса | |
Электронный текст документа
и сверен по:
М.: ФГБУ "РСТ", 2025
