МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСТ
ISO 5817—
2025
Сварка
СВАРНЫЕ СОЕДИНЕНИЯ ИЗ СТАЛИ, НИКЕЛЯ, ТИТАНА И ИХ СПЛАВОВ, ПОЛУЧЕННЫЕ СВАРКОЙ ПЛАВЛЕНИЕМ (ИСКЛЮЧАЯ ЛУЧЕВЫЕ СПОСОБЫ СВАРКИ)
Уровни качества
(ISO 5817:2023, Welding — Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding excluded) — Quality levels for imperfections, IDT)
Издание официальное
Москва Российский институт стандартизации 2025
ГОСТ ISO 5817—2025
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация «Национальное Агентство Контроля Сварки» (СРО Ассоциация «НАКС») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 72 «Сварка и родственные процессы»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2025 № 189-П)
За принятие проголосовали
Краткое наименование страны по МК (ИСО 3166) 004—97 | Код страны по МК (ИСО 3166) 004—97 | Сокращенное наименование национального органа по стандартизации |
Армения | АМ | ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения |
Россия | RU | Госстандарт |
Узбекистан | UZ | Узбекское агентство по техническому регулированию |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 декабря 2025 г. № 1614-ст межгосударственный стандарт ГОСТ ISO 5817—2025 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2026 г.
5 Настоящий стандарт идентичен международному стандарту ISO 5817:2023 «Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества по дефектам» [«Welding — Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding excluded) — Quality levels for imperfections», IDT],
Международный стандарт разработан подкомитетом SC 10 «Управление качеством в области сварки» Технического комитета ISO/TC 44 «Сварка и родственные процессы» Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 Настоящий стандарт подготовлен на основе применения ГОСТ Р ИСО 5817—20211)
1) Приказом Федерального агентства по техническому регулированию и метрологии от 1 декабря 2025 г. № 1614-ст ГОСТ Р ИСО 5817—2021 отменен с 1 января 2026 г.
II
ГОСТ ISO 5817—2025
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

© ISO, 2023
© Оформление. ФГБУ «Институт стандартизации», 2025
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
III
ГОСТ ISO 5817—2025
Содержание
1 Область применения..................................................................1
2 Нормативные ссылки..................................................................2
3 Термины и определения...............................................................2
4 Обозначения.........................................................................3
5 Оценка дефектов.....................................................................3
Приложение А (справочное) Примеры определения процента пористости.......................22
Приложение В (справочное) Дополнительные критерии для сварных швов сталей, подверженных усталости...............................................................24
Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам..........................................27
Библиография........................................................................28
IV
ГОСТ ISO 5817—2025
Введение
Настоящий стандарт рекомендуется применять при разработке стандартов на продукцию. Стандарт содержит упрощенную выборку дефектов сварки плавлением на основе обозначений, приведенных в ISO 6520-1.
Некоторые виды дефектов, описанных в ISO 6520-1, использованы напрямую, другие сгруппированы.
Целью стандарта является определение размеров типичных дефектов, которые могут возникать при обычном производстве. Настоящий стандарт рекомендуется использовать в рамках системы качества при выполнении сварных соединений. Стандарт устанавливает три группы размеров, по которым можно сделать выбор для конкретной задачи. Уровень качества, необходимый в каждом отдельном случае, определяют по стандарту на продукцию или ответственным производителем, потребителем и/или другими заинтересованными сторонами. Уровень качества определяют до начала производства, предпочтительно на стадии запроса или заказа. Для конкретных задач могут быть установлены дополнительные требования.
Если на сварные швы впоследствии будет нанесено защитное покрытие, грунтовка или краска, для достижения требований ISO 8501-3, то может потребоваться более тщательная обработка после сварки или финишная обработка поверхности.
Уровни качества, приведенные в настоящем стандарте, представляют собой основные справочные данные, а не относятся к конкретной задаче. Эти уровни относятся к типам сварных соединений в процессе производства, а не к самому изделию или узлу. Поэтому к отдельным сварным соединениям одного и того же изделия или узла могут применяться различные уровни качества.
Основные положения настоящего стандарта не оценивают годность конструкции.
Для конкретного сварного соединения пределы размеров всех дефектов можно охватить путем задания одного уровня качества. В некоторых случаях может потребоваться установление различных уровней качества в отношении различных дефектов одного и того же сварного соединения.
При выборе уровня качества следует учитывать аспекты проектирования, последующую обработку (например, поверхности), режим нагрузок (например, статический, динамический), условия эксплуатации (например, температуру, условия окружающей среды) и последствия аварий. Экономические факторы также важны и рекомендуется учитывать не только стоимость сварки, но и стоимость контроля, испытаний и ремонта.
Хотя настоящий стандарт включает типы дефектов, относящихся к процессам сварки плавлением, приведенным в разделе 1, необходимо учитывать только те, которые применимы к рассматриваемому процессу и последующему применению продукции.
Дефекты приводятся согласно их фактическим размерам, а их обнаружение и оценка могут потребовать применения одного или нескольких методов неразрушающего контроля. Обнаружение и определение размеров дефекта зависит от методов контроля и объема испытаний, установленных стандартом на применение продукции или договором. В настоящем стандарте не рассматриваются методы, используемые для обнаружения дефектов. ISO 17635 устанавливает взаимосвязь между уровнем качества и уровнем приемки для различных методов неразрушающего контроля.
Настоящий стандарт применим к визуальному контролю сварных швов и не содержит подробностей о рекомендуемых методах обнаружения и определения размеров неразрушающими методами. Следует учитывать трудности при использовании пределов для установления соответствующих критериев, применяемых к методам неразрушающего контроля, таких как ультразвуковой, радиографический, вихретоковый контроль, контроль проникающими веществами, магнитопорошковая дефектоскопия, и может потребоваться введение дополнительных требований к контролю, исследованиям и испытаниям.
Значения, приведенные для дефектов, касаются сварных швов, получаемых с помощью установившейся практики сварки. Требования к меньшим (более строгим) значениям, как, например, для уровня качества В, могут включать дополнительные технологические процессы, например, шлифовку, обработку TIG.
V
ГОСТ ISO 5817—2025
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Сварка
СВАРНЫЕ СОЕДИНЕНИЯ ИЗ СТАЛИ, НИКЕЛЯ, ТИТАНА И ИХ СПЛАВОВ, ПОЛУЧЕННЫЕ СВАРКОЙ ПЛАВЛЕНИЕМ (ИСКЛЮЧАЯ ЛУЧЕВЫЕ СПОСОБЫ СВАРКИ)
Уровни качества
Welding. Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding excluded). Quality levels
Дата введения — 2026—01—01
1 Область применения
Настоящий стандарт устанавливает, в зависимости от дефектов, уровни качества сварных соединений, полученных сваркой плавлением (исключая лучевую сварку), для всех марок сталей, никеля, титана и их сплавов. Он применяется для материалов толщиной 0,5 мм и более. Стандарт применяется для стыковых сварных швов с полным проплавлением и всех видов угловых швов. Его положения также применимы к стыковым сварным швам с частичным проплавлением.
Уровни качества для стальных сварных соединений, полученных лучевыми способами сварки, изложены в ISO 13919-1.
Для широкого применения стандарта в сварочном производстве установлены три уровня качества. Они обозначены буквами В, С и D. Уровень качества В соответствует самым высоким требованиям к готовому сварному шву.
Рассматриваются несколько видов нагрузок, например, статическая, тепловая, коррозионная, нагрузка от давления. Дополнительные указания по усталостным нагрузкам приведены в приложении В.
Уровни качества относятся к производству и к качеству изготовления.
Настоящий стандарт применяется:
а) к нелегированным и легированным сталям;
Ь) к никелю и никелевым сплавам;
с) к титану и титановым сплавам;
d) к ручной, механизированной и автоматической сварке;
е) ко всем положениям при сварке;
f) ко всем типам сварных швов, например, стыковым, угловым и соединениям патрубков;
д) к процессам сварки и их группам согласно ISO 4063:
-11 — сварка дуговая плавящимся электродом без защитного газа;
- 12 — сварка дуговая под флюсом;
-13 — сварка дуговая плавящимся электродом в защитном газе;
- 14 — сварка дуговая неплавящимся вольфрамовым электродом в защитном газе;
-15 — сварка дуговая плазменная;
- 31 — сварка газокислородная (только для сталей).
В настоящем стандарте не рассматриваются металлургические характеристики сварного соединения, например, размер зерна и твердость.
Издание официальное
1
ГОСТ ISO 5817—2025
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированной ссылки применяют только указанное издание ссылочного стандарта, для недатированной — последнее издание (включая все изменения)]:
ISO 25901 (all parts), Welding and allied processes — Vocabulary [Сварка и родственные процессы. Словарь (все части)].
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 уровень качества (quality level): Описание качества сварного шва на основе типа, размера и количества обнаруженных дефектов.
3.2 короткий дефект (short imperfection) (сварные швы длиной 100 мм и более): Дефект, общая длина которого не более 25 мм на 100 мм сварного шва, содержащего наибольшее количество дефектов.
3.3 короткий дефект (short imperfection) (сварные швы длиной менее 100 мм): Дефект, общая длина которого не более 25 % длины сварного шва.
3.4 систематический дефект (systematic imperfection): Дефект, который многократно распределен по длине контролируемого сварного шва, при этом размер одиночного дефекта находится в установленных пределах.
3.5 площадь проекции (projected area): Площадь, на которой дефекты, распределенные по объему контролируемого сварного шва, отображаются в двух измерениях.
Примечание 1 — В отличие от площади поперечного сечения, распространение дефектов на площади проекции зависит от толщины сварного шва, при радиографическом исследовании (см. рисунок 1).

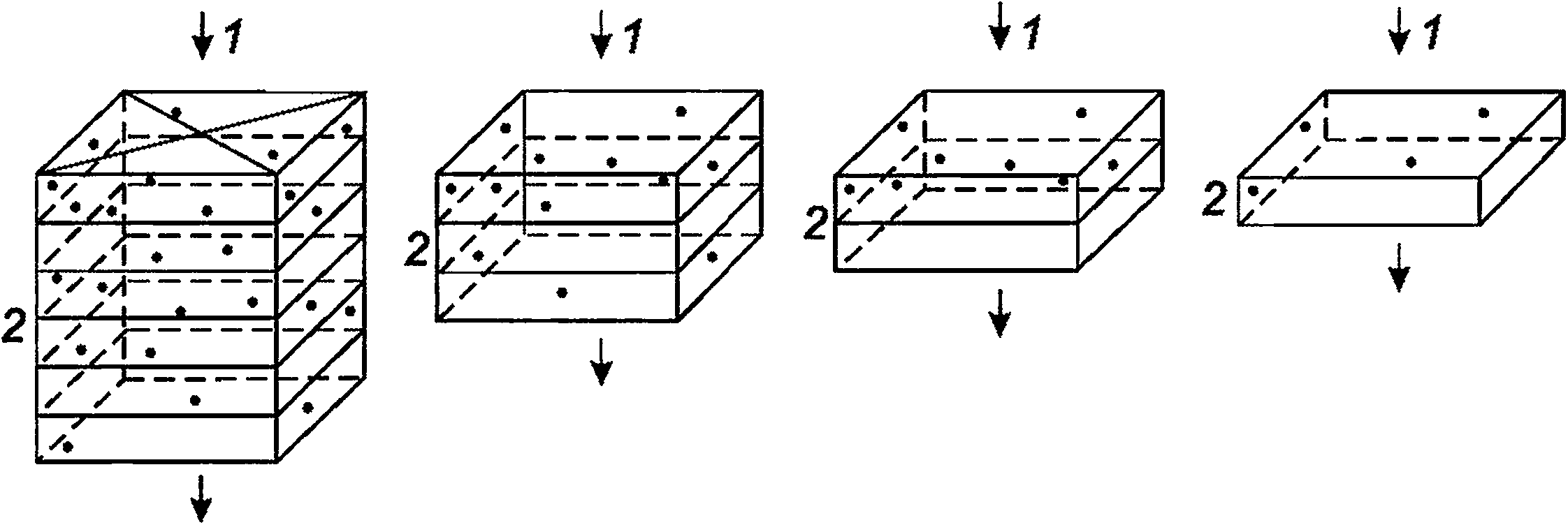

1 — направление рентгеновского излучения; 2 — четыре поры на единицу объема; 3 — шестислойная толщина; 4 — трехслойная толщина; 5 — двухслойная толщина; 6 — однослойная толщина
Рисунок 1 — Радиографические снимки образцов с идентичным распределением пор на единицу объема
3.6 площадь поперечного сечения (cross-sectional area): Площадь, которую следует рассматривать после разрушения или разреза.
3.7 плавный переход (smooth transition): Ровная поверхность без резкого перехода между валиком сварного шва и основным материалом или соседним(и) валиком(ами).
3.8 класс усталости FATx (fatigue class): Классификационная ссылка на кривую S—N.
Примечание
Примечание циклов).
Примечание
1 —х — диапазон напряжений, МПа, при 2-106 циклов.
2 — Усталостные свойства описываются S—N кривой (кривая напряжение — количество
3 — См. приложение В.
2
ГОСТ ISO 5817—2025
4 Обозначения
а — номинальная толщина углового шва (см. ISO 2553);
а _ фактическая толщина шва (толщина шва готового сварного соединения) (см. ISO/TR 25901-1);
А — область, окружающая газовую пору;
b — ширина выпуклости сварного шва;
d — диаметр газовой поры;
d^ — диаметр области, окружающей газовую пору;
h — высота или ширина дефекта;
/ — проплавление углового шва;
/ — длина дефекта в продольном направлении сварного шва;
/р — длина проекции или поперечного сечения;
г — радиус нижней части шва;
s — номинальная толщина стыкового сварного шва;
t — толщина стенки или полки (номинальный размер);
W — ширина сварного шва или ширина или высота площади поперечного сечения;
z — катет углового шва (см. ISO 2553);
а — угол в месте перехода основного металла к сварному шву;
(3 — угол углового смещения.
5 Оценка дефектов
Ограничения на дефекты согласно ISO 6520-1 приведены в таблице 1.
Если для выявления дефектов применяется исследование макроструктуры, то учитывают только те дефекты, которые могут быть выявлены не более чем десятикратным увеличением. Исключением являются микроскопические несплавления (см. таблицу 1, 1.5) и микротрещины (см. таблицу 1,2.2).
Систематические дефекты допускаются только для уровня качества D при условии выполнения прочих требований таблицы 1.
Сварное соединение следует оценивать отдельно по каждому виду дефектов (см. таблицу 1, 1.1—3.2).
В случае наличия дефектов различного вида в каком-либо поперечном сечении сварного соединения требуется отдельное рассмотрение (см. множественные дефекты в таблице 1,4.1).
Ограничения на множественные дефекты применимы в случаях, когда требования к одиночным дефектам не превышены.
Любые два соседних дефекта, расположенные на расстоянии менее чем больший размер меньшего дефекта, рассматривают как одиночный дефект.
3
Таблица 1—Ограничения на дефекты
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||||||
D | С | В | |||||||||
1 Поверхностные дефекты | |||||||||||
1.1 | 100 | Трещина | — | >0,5 | Не допускаются | Не допускаются | Не допускаются | ||||
1.2 | 104 | Кратерная трещина | — | >0,5 | Не допускаются | Не допускаются | Не допускаются | ||||
1.3 | 2017 | Поверхностная пора | На поверхности сварного шва или в корне. Максимальный размер одиночной поры | 0,5—3 | Стыковые швы: d < 0,3 s; угловые швы: d < 0,3 аА | Не допускаются | Не допускаются | ||||
> 3 | Стыковые швы: d < 0,3 s, но не более 3 мм; угловые швы d < 0,3 аА, но не более 3 мм | Стыковые швы: d < 0,2 s, но не более 2 мм; угловые швы: d < 0,2 аА, но не более 2 мм | Не допускаются | ||||||||
1.4 | 2025 | Незаварен-ный кратер | Стыковые шв __________1 | ы | 0,5—3 | Стыковые швы h < 0,2 s, d<0,3s; угловые швы: h < 0,2 аА, d < 0,3 аА | Не допускаются | Не допускаются | |||
*w | ‘ с | ||||||||||
1 //X | |||||||||||
Угловые швы | > 3 | Стыковые швы: h < 0,2 s, но не более 2 мм, d < 0,3 s, но не более 3 мм; угловые швы: h < 0,2 аА, но не более 2 мм, d < 0,3 аА, но не более 3 мм | Стыковые швы: Л < 0,1 s, но не более 1 мм, d < 0,2 s, но не более 2 мм; угловые швы: h < 0,1 аЛ, но не _ \ А более 1 мм, d < 0,2 аА) но не _ « А более 2 мм | Не допускаются | |||||||
ГОСТ ISO 5817—2025
СП
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||||||||
D | С | В | |||||||||||
1.5 | 401 | Несплавление (неполное сплавление) | Г_ | >0,5 | Не допускаются | Не допускаются | Не допускаются | ||||||
4014 | Микроскопическое несплавление | Определяется только при микроскопическом исследовании (>50х) | >0,5 | Допускаются | Допускаются | Не допускаются | |||||||
1.6 | 4021 | Непровар в корне сварного шва | Только для односторонней вого сварного шва (полное г | свар ропг ) L | ки стыко-1авление) L | >0,5 | Короткие дефекты: h < 0,2 t, но не более 2 мм | Не допускаются | Не допускаются | ||||
k j | |||||||||||||
h | 4 | ||||||||||||
ГОСТ ISO 5817—2025
05 Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||||
D | С | В | ||||||||||||
1.7 | 5011 5012 | Непрерывный подрез Прерывистый подрез (короткий дефект) | Требуется плавный переход. Не рассматривается как систематический | 0,5—3 | Короткие дефекты: h <0,2 t | Короткие дефекты: 6 < 0,1 t | Не допускаются | |||||||
дефект | с | >3 | h < 0,2 t, но не более 1 мм | h < 0,1 t, но не более 0,5 мм | h < 0,05 t, но не более 0,5 мм | |||||||||
*- | ш | |||||||||||||
к | ||||||||||||||
■с | f ч | г | ||||||||||||
*- | ||||||||||||||
Г | ||||||||||||||
1.8 | 5013 | Усадка в корне шва | Требуется плавный переход | 0,5—3 | Короткие дефекты: 6 < 0,1 t + 0,2 мм | Короткие дефекты: 6 < 0,1 t | Не допускаются | |||||||
L ~ | >3 | Короткие дефекты: h<0,21, но не более 2 мм | Короткие дефекты: 6 < 0,1 t, но не более1 мм | Короткие дефекты: h < 0,05 t, но не более 0,5 мм | ||||||||||
■с | ||||||||||||||
1.9 | 502 | Превышение выпуклости (стыковой шов) | Требует вершаю пластин швами | ся пла щими п ы и/или | зный рохо при ь | переход между задами и поверхностью пегающими сварными | >0,5 | h < 0,25 b + 1 мм, но не более 10 мм | 6 < 0,15 6 + 1 мм, но не более 7 мм | 6 < 0,1 6+1 мм, но не более 5 мм | ||||
-с: | ||||||||||||||
ш | и | |||||||||||||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||
D | С | В | ||||||||||
1.10 | 503 | Превышение выпуклости (угловой шов) | ' X | >0,5 | h < 0,25 b + 1 мм, но не более 5 мм | 6 < 0,15 6 + 1 мм, но не более 4 мм | 6 < 0,1 6 + 1 ММ, но не более 3 мм | |||||
1.11 | 504 | Превышение проплава | 0,5—3 | Л < 0,6 Ь + 1 мм | 6 < 0,3 6 + 1 мм | 6 < 0,1 6 + 1 мм | ||||||
>3 | 6 < 1,0 6 + 1 мм, но не более 5 мм | 6 < 0,6 6 + 1 мм, но не более 4 мм | 6 < 0,2 6 + 1 мм, но не более 3 мм | |||||||||
и | ||||||||||||
- ь | «с | |||||||||||
^—- | \дд| -С Ллч 1 | Е. | ||||||||||
„ ь | 4 | L | ||||||||||
1.12 | 505 | Неправильный профиль сварного шва | Стыковые швы | >0,5 | а> 90° | а> 110° | а> 150° | |||||
Угловые швы tvV* | >0,5 | а> 90° | а> 100° | а> 110° | ||||||||
а1 > а и а2 > с | ||||||||||||
ГОСТ ISO 5817—2025
00
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||
D | С | В | ||||||||||
1.13 | 506 | Натек | h | >0,5 | h<0,2b | Не допускаются | Не допускаются | |||||
1.14 | 509 511 | Протек Незаполненная разделка кромок | Требуется п | лавный переход к- | 0,5—3 | Короткие дефекты: ft <0,25 Г | Короткие дефекты: ft < 0,1 t | Не допускаются | ||||
к | t | >3 | Короткие дефекты: h < 0,25 t, но не более 2 мм | Короткие дефекты: ft < 0,1 t, но не более 1 мм | Короткие дефекты: ft < 0,05 t, но не более 0,5 мм | |||||||
-> h > | ||||||||||||
■с V | ||||||||||||
'/7/хххх) *- | ||||||||||||
1.15 | 510 | Прожог | — | >0,5 | Не допускаются | Не допускаются | Не допускаются | |||||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||||||
D | С | В | ||||||||||||||
1.16 | 512 | Асимметрия углового шва (существенное неравенство катетов шва) | Для случаев, когд шва не оговорена | а а | симметр /7 | )ИЯ углового | >0,5 | /1 < 0,2 аА + 2 мм | Л < 0,15 аА + 2 мм | /7<0,15аА+ 1,5 мм | ||||||
N | ||||||||||||||||
j | ш | |||||||||||||||
гг | ||||||||||||||||
N V | ||||||||||||||||
Zl | «Г | |||||||||||||||
^ = lA ' z2| | ||||||||||||||||
1.17 | 515 | Вогнутость корня шва | Требуется плавный переход | 0,5—3 | Л < 0,1 t + 0,2 мм | Короткие дефекты: Л < 0,1 t | Не допускаются | |||||||||
L | >3 | Короткие дефекты: h < 0,2 t, но не более 2 мм | Короткие дефекты: Л < 0,1 t, но не более 1 мм | Короткие дефекты: h < 0,05 f, но не более 0,5 мм | ||||||||||||
Чм | ||||||||||||||||
t | ■JC | |||||||||||||||
/7 ъ | ||||||||||||||||
1 | г | |||||||||||||||
f '**' | ||||||||||||||||
•е | ||||||||||||||||
ГОСТ ISO 5817—2025
^ Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||||
D | С | В | |||||||
1.18 | 516 | Корневая пористость | Пористая структура в корне сварного шва из-за выделения газа из металла шва в момент кристаллизации (например, недостаточная газовая защита нижней части шва) | >0,5 | Допустимость зависит от применения, например, материал, защита от коррозии | Не допускаются | Не допускаются | ||
1.19 | 517 | Плохое повторное возбуждение Дуги | гА 1 | >0,5 | Допускаются. Ограничения зависят от типа дефекта, возникшего из-за плохого повторного возбуждения дуги | Не допускаются | Не допускаются | ||
1.20 | 5213 | Занижение толщины углового шва | Не применимо к ющим большую г | процессам,обеспечива-лубину проплавления | 0,5—3 | Короткие дефекты: /? < 0,1 а + 0,2 мм | Короткие дефекты: h < 0,2 мм | Не допускаются | |
>3 | Короткие дефекты: Л < 0,1 а + 0,3 мм, но не более 2 мм | Короткие дефекты: /?<0,1 а + 0,3 мм, но не более 1 мм | Не допускаются | ||||||
1.21 | 5214 | Превышение толщины углового шва | Фактическая толщина углового шва слишком велика | >0,5 | Допускаются | h<0,2a + 1 мм, но не более 4 мм | Л < 0,15 а + 1 мм, но не более 3 мм | ||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||
D | С | В | |||||
1.22 | 601 | Ожог дугой | — | >0,5 | Допускаются, если это не влияет на свойства основного металла | Не допускаются | Не допускаются |
1.23 | 602 | Брызги металла | — | >0,5 | Допустимость зависит от применения, например, материал, защита от коррозии | Допустимость зависит от применения, например, материал, защита от коррозии | Допустимость зависит от применения, например, материал, защита от коррозии |
1.24 | 610 | Цвета побежалости (видимая оксидная пленка) | — | >0,5 | Допустимость зависит от применения, например, материал, защита от коррозии | Допустимость зависит от применения, например, материал, защита от коррозии | Допустимость зависит от применения, например, материал, защита от коррозии |
2 Внутренние дефекты | |||||||
2.1 | 100 | Трещина | Все типы трещин, кроме микротрещин и кратерных трещин | >0,5 | Не допускаются | Не допускаются | Не допускаются |
2.2 | 1001 | Микротрещина | Трещина, как правило, видимая только под микроскопом (> 50х) | >0,5 | Допускаются | Допустимость зависит от вида основного металла и его склонности к образованию трещин | Допустимость зависит от вида основного металла и его склонности к образованию трещин |
ГОСТ ISO 5817—2025
го
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||
D | С | В | |||||
2.3 | 2011 2012 | Газовая пора Равномерная пористость | Должны выполняться следующие условия и ограничения для дефектов. См. приложение А для информации. а1) Максимальный размер дефектной области (в том числе систематических дефектов) по отношению к площади проекции. Пористость в площади проекции зависит от числа слоев (объема сварного шва). а2) Максимальный размер площади поперечного сечения дефектной области (в том числе систематических дефектов) по отношению к площади излома (применимо только для испытательных образцов: при испытаниях продукции, аттестационных испытаниях сварщика или аттестации процедуры сварки). Ь) Максимальный размер одиночной поры: - для стыковых швов; - для угловых швов | >0,5 >0,5 >0,5 | Для одного слоя < 2,5 %; для многослойных < 5 % < 2,5 % d < 0,4 s, но не более 5 мм; d < 0,4 аА, но не более 5 мм | Для одного слоя < 1,5 %; для многослойных < 3 % < 1,5 % d < 0,3 s, но не более 4 мм; d < 0,3 аА, но не более 4 мм | Для одного слоя < 1 %; для многослойных < 2 % < 1 % d < 0,2 s, но не более 3 мм; d < 0,2 аА, но не более 3 мм |
ГОСТ ISO 5817—2025
ГОСТ ISO 5817—2025

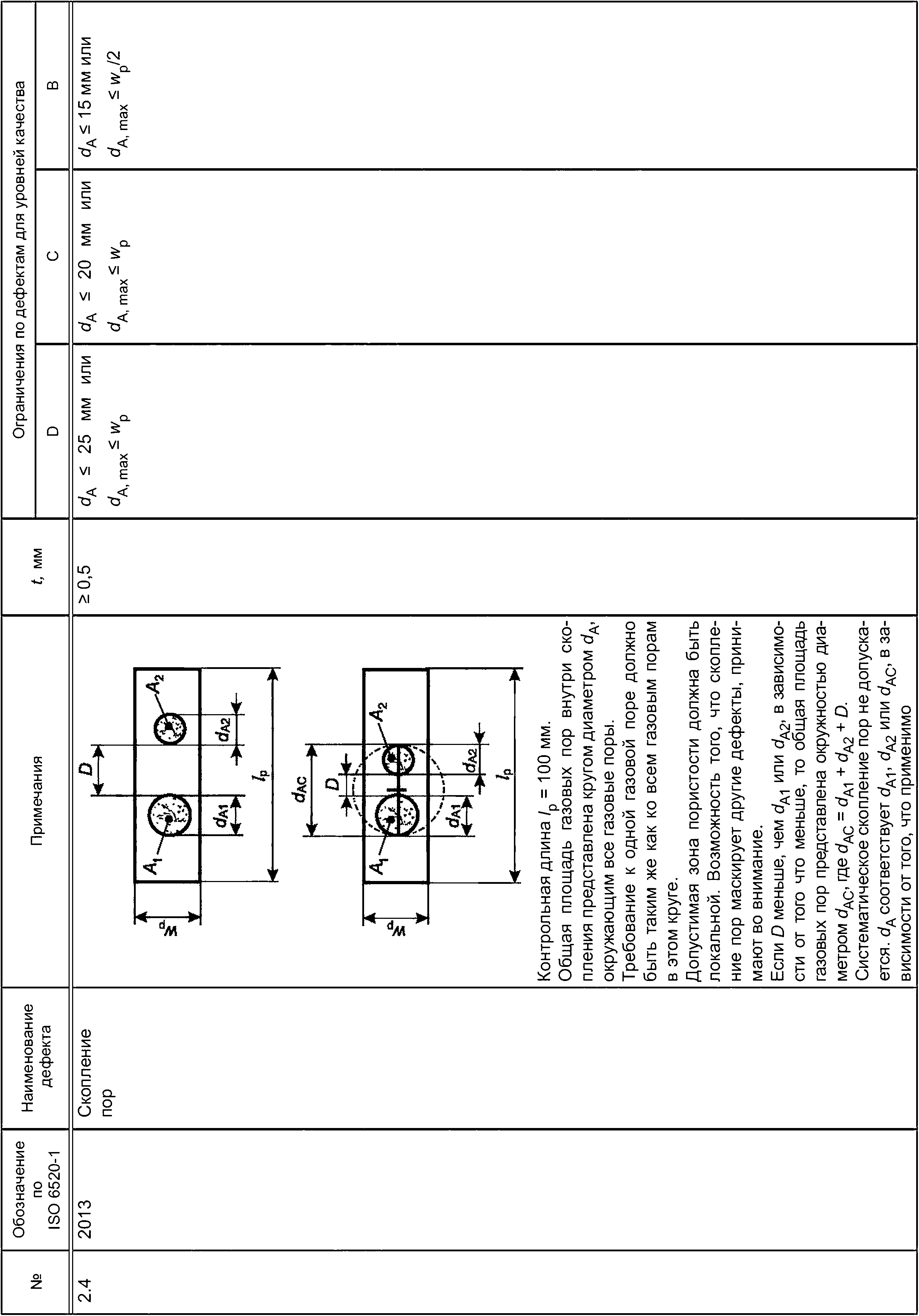

Продолжение таблицы 1

13
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||||||
D | С | В | ||||||||||||||
2.5 | 2014 | Линейная пористость | Стыковые швы | >0,5 | h < 0,4 s, но не более 4 мм; / < s, но не более 75 мм | h < 0,3 s, но не более 3 мм; / < s, но не более 50 мм | h < 0,2 s, но не более 2 мм; / < s, но не более 25 мм | |||||||||
Угловые швы | >0,5 | h < 0,4 а, но не более 4 мм; / < а, но не более 75 мм | h < 0,3 а, но не более 3 мм; / < а, но не более 50 мм | h < 0,2 а, но не более 2 мм; / < а, но не более 25 мм | ||||||||||||
С | Случай 4---- | 1 (£ D | >>d2) 2-----► <- | |||||||||||||
Э | С | 5 О 0 | ||||||||||||||
*> | -► 4- | р | ||||||||||||||
( | Случай 2 (D< d2) | |||||||||||||||
-> | ||||||||||||||||
к | О | С | :с о о о | |||||||||||||
Контроль Для случ Для случ | ная длин ая 1: ^ = ая 2: dy + | н а / h. d7 | <- —!е---------► р = 100 мм. + D= h | |||||||||||||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||
D | С | В | ||||||||
2.6 | 2015 2016 | Вытянутая полость Свищ | Стыковые швы | >0,5 | б < 0,4 s, но не более 4 мм; / < s, но не более 75 мм | h < 0,3 s, но не более 3 мм; / < s, но не более 50 мм | h < 0,2 s, но не более 2 мм; / < s, но не более 25 мм | |||
Угловые швы | >0,5 | h < 0,4 а, но не более 4 мм; / < а, но не более 75 мм | h < 0,3 а, но не более 3 мм; / < а, но не более 50 мм | h < 0,2 а, но не более 2 мм; / < а, но не более 25 мм | ||||||
2.7 | 202 | Усадочная раковина | >0,5 | Короткие дефекты допускаются, но не нарушающие поверхность: - стыковые швы: /? < 0,4 s, но не более 4 мм; - угловые швы: h < 0,4 а, но не более 4 мм | Не допускаются | Не допускаются | ||||
2.8 | 2024 | Кратерная усадочная раковина | с | 0,5—3 | h или / < 0,2 f | Не допускаются | Не допускаются | |||
1 L хУ^Х | <\\\\) | >3 | h или / < 0,2 t, но не более 2 мм | Не допускаются | Не допускаются | |||||
величину | ||||||||||
—> Необходимо из h или / | / ме | рить большук | ||||||||
ГОСТ ISO 5817—2025
^ Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||||
D | С | В | |||||||
2.9 | 300 301 302 303 | Твердое включение Шлаковое включение Флюсовое включение Оксидное включение | Стыковые швы | >0,5 | /7 <0,4 s, но не более 4 мм; / < s, но не более 75 мм | h < 0,3 s, но не более 3 мм; / < s, но не более 50 мм | h < 0,2 s, но не более 2 мм; / < s, но не более 25 мм | ||
Угловые швы | >0,5 | /? <0,4 а, но не более 4 мм; / < а, но не более 75 мм | h < 0,3 а, но не более 3 мм; /< а, но не более 50 мм | h < 0,2 а, но не более 2 мм; / < а, но не более 25 мм | |||||
2.10 | 304 | Металлическое включе-ние, кроме меди | Стыковые швы | >0,5 | h < 0,4 s, но не более 4 мм | h < 0,3 s, но не более 3 мм | /7 < 0,2 s, но не более 2 мм | ||
Угловые швы | >0,5 | h < 0,4 а, но не более 4 мм | h < 0,3 а, но не более 3 мм | h < 0,2 а, но не более 2 мм | |||||
2.11 | 3042 | Включение меди | — | >0,5 | Не допускаются | Не допускаются | Не допускаются | ||
2.12 | 401 | Несплавление | >0,5 | Короткие дефекты допускаются: - стыковые швы: h < 0,4 s, но не более 4 мм; - угловые швы: h < 0,4 а, но не более 4 мм | Не допускаются | Не допускаются | |||
4011 | Несплавление по расплавляемой поверхности | ||||||||
4012 | Несплавление между валиками | ||||||||
4013 | Несплавление в корне сварного шва | ||||||||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||||||
D | С | В | ||||||||||||||
2.13 | 4021 | Непровар в корне сварного шва | >й шов) | >0,5 | Короткие дефекты: Л <0,2 а, но не более 2 мм | Не допускаются | Не допускаются | |||||||||
Т-обр | ||||||||||||||||
>азное соединение (угловс | ||||||||||||||||
402 | Непровар | гт4»ш | 1^ | >0,5 | Короткие дефекты: h<0,2 s или /? < 0,2 i, но не более 2 мм | Короткие дефекты: /? < 0,1 s или/?<0,1 i, но не более 1,5 мм | Не допускаются | |||||||||
ж | ||||||||||||||||
сое | ||||||||||||||||
Т-обр плав. 2 | >азн тени г J | эе е) | щин | енк | те (част | ичн ■с Т | ое <0 | про- | ||||||||
<0 | ' | |||||||||||||||
k t | к с е) | |||||||||||||||
;ни( | 1 | |||||||||||||||
Стыковое плавлени | оедине | э (частичное | Г про- | |||||||||||||
ГОСТ ISO 5817—2025
co
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | ||||||||||||
D | С | В | |||||||||||||||
Стыковое с проплавление) Т-образное соед| ление) | ое^ тне | в 1И t Л HI | не» -► ие | ■с i тие (пол | Г ' ное | (полное проплав- | >0,5 | Короткие дефекты: h < 0,21, но не более 2 мм | Не допускаются | Не допускаются | |||||||
3 Дефекты геометрии соединения | |||||||||||||||||
3.1 | 507 | Линейное смещение | Ограничения относятся к отклонениям от правильного положения. Если не указано иное, правильное положение таково, что когда центральные линии совпадают (см. раздел 1), f относится к меньшей толщине | ||||||||||||||
5071 | Линейное смещение листов | -с | 0,5—3 | h < 0,25 t + 0,2 мм | Л < 0,15 ^ + 0,2 мм | Ъ < 0,1 t + 0,2 мм | |||||||||||
ИЖ | 3 | >3 | h < 0,25 t, но не более 5 мм | h< 0,15 t, но не более 4 мм | Л < 0,1 Дно не более 3 мм | ||||||||||||
Продольнь профилей | е сварные швы лист | ов и полых | |||||||||||||||
ГОСТ ISO 5817—2025
Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | t, мм | Ограничения по дефектам для уровней качества | |||||||||
D | С | В | ||||||||||||
5072 | Линейное смещение труб | >0,5 | h < 0,5 t, но не более 4 мм | h < 0,5 t, но не более 3 мм | h < 0,5 t, но не более 2 мм | |||||||||
♦- | ж | |||||||||||||
/Ж | ||||||||||||||
_ _ _ _ * | ||||||||||||||
Кольцевые сварные швы труб и полых профилей | ||||||||||||||
3.2 | 617 | Неправильный зазор в корне угловых швов | Зазор между соединяемыми деталями. | 0,5—3 | h < 0,1 аА + 0,5 мм | h < 0,1 аА + 0,3 мм | /7 < 0,1 аА + 0,2 мм | |||||||
зазоры, пределы, ^ компенсир го увеличе с d | трев loryi зван чия ь | ышающие определенные быть в некоторых случаях ы за счет соответствующе-голщины шва | >3 | /7 < 0,3 аА + 1 мм, но не более 4 мм | /7< 0,2 аА + 0,5 мм, но не более 3 мм | /7 <0,1 аА+ 0,5 мм, но не более 2 мм | ||||||||
ГОСТ ISO 5817—2025
g Продолжение таблицы 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | Примечания | Г, мм | Ограничения по дефектам для уровней качества | ||||||||||
D | С | В | |||||||||||||
4 Многочисленные дефекты | |||||||||||||||
4.1 | Отсутствует | Многочисленные дефекты в любом поперечном сечении, изменяющие площадь данного поперечного сечения | 502 Превышение выпукло | сти (стыко-выпуклости ле проплава, 1ь сварного рия углового е толщины | 0,5—3 | Не допускаются | Не допускаются | Не допускаются | |||||||
в (У 5 ш ш У м | эи шов), ous I [ревышение тловой шов), 504 превышен 35 Неправильный профиг ва, 506 Натек, 512 Асиммет ва и 5214 Превышени 'лового шва 4__ | >3 | Максимальная общая высота дефектов: Eh < 0,4 t или < 0,25 а | Максимальная общая высота дефектов: Z^<0,3f или < 0,3 а | Максимальная общая высота дефектов: Eh < 0,2 t или < 0,2 а | ||||||||||
к | |||||||||||||||
ПИ | |||||||||||||||
ИЖ0ЖЛ | - £ | Г 1 | |||||||||||||
1 /УУУУ> | |||||||||||||||
^14 | ’ ^2 + ^3 + ^4 “ ^ | i ~_h | к | ||||||||||||
ЖЖ h1 + h2 + h3 = Xh | |||||||||||||||
ГОСТ ISO 5817—2025
ГОСТ ISO 5817—2025

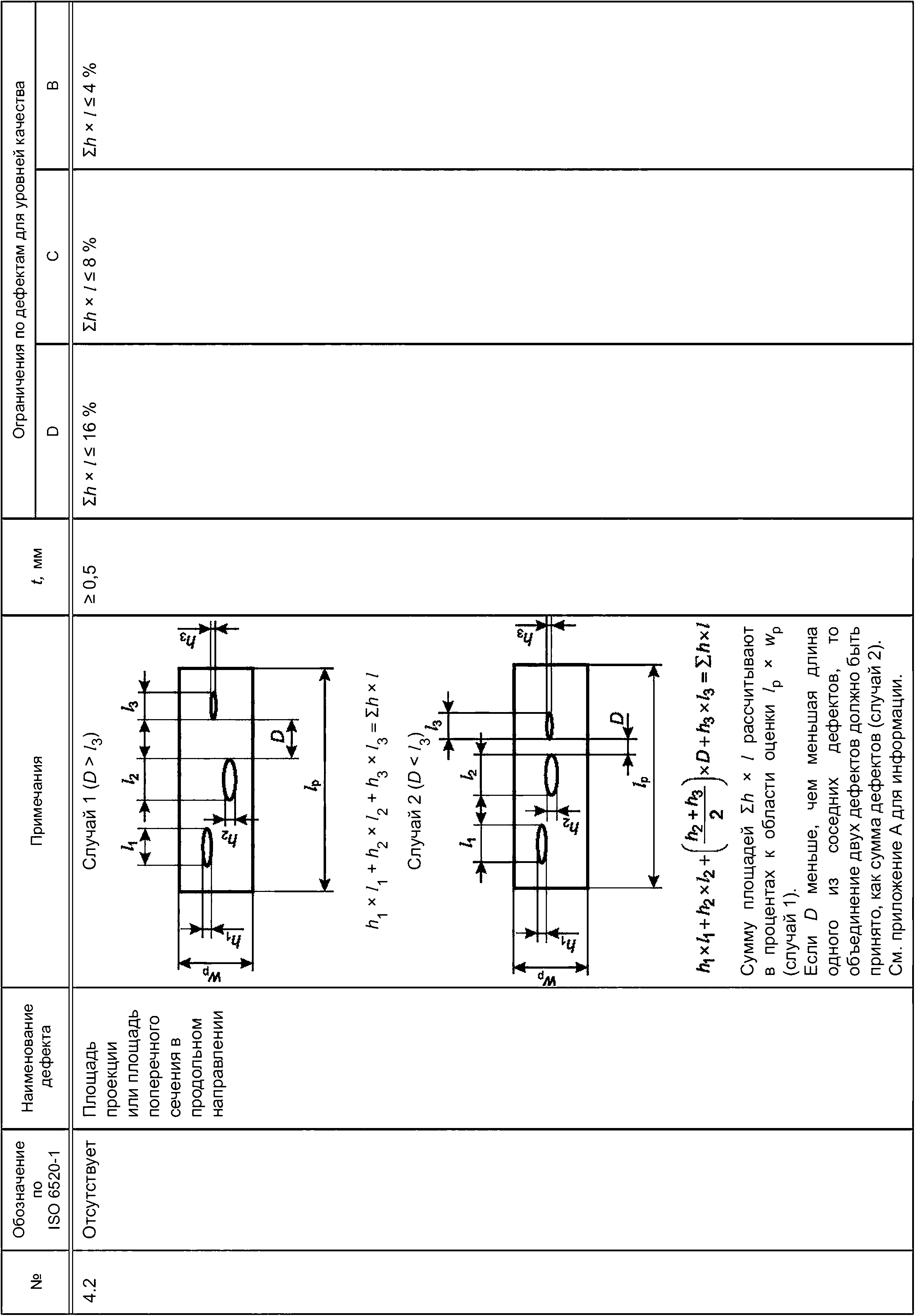

Окончание таблицы 1

21
ГОСТ ISO 5817—2025
Приложение А (справочное)
Примеры определения процента пористости
Рисунки А.1 —А.9 иллюстрируют различную степень пористости. Они предназначены для оценки пористости на площадях проекций (радиографических) или на площадях поперечного сечения.

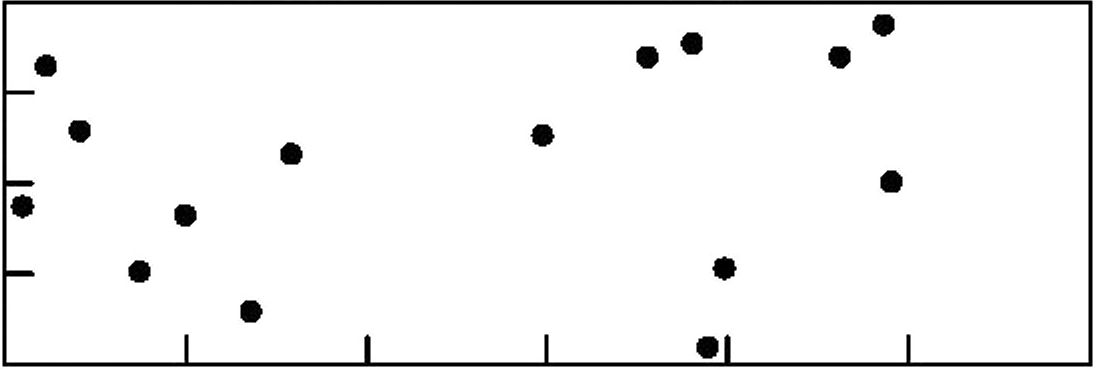

Рисунок А.1 — 1 % поверхности, 15 пор, d= 1 мм

Рисунок А.2 — 1,5 % поверхности, 23 поры, с/ = 1 мм

Рисунок А.З — 2 % поверхности, 30 пор, d = 1 мм

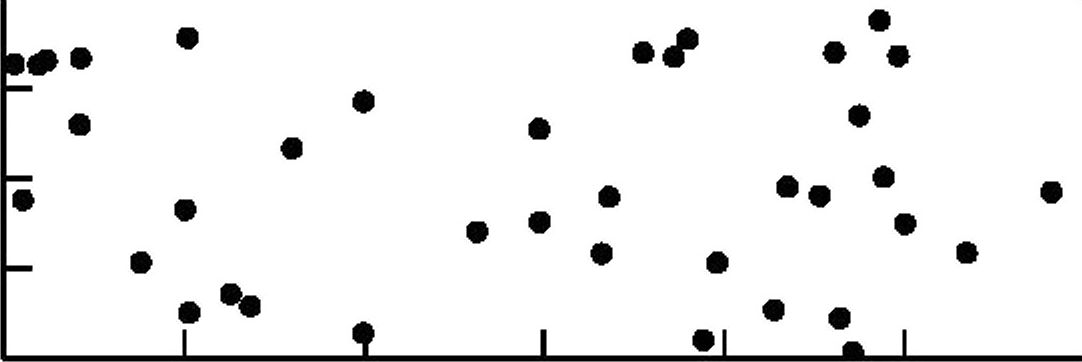

Рисунок А.4 — 2,5 % поверхности, 38 пор, с/ = 1 мм

Рисунок А.5 — 3 % поверхности, 45 пор, d = 1 мм
22
ГОСТ ISO 5817—2025

Рисунок А.6 — 4 % поверхности, 61 пора, с/ = 1 мм

Рисунок А.7 — 5 % поверхности, 76 пор, J = 1 мм

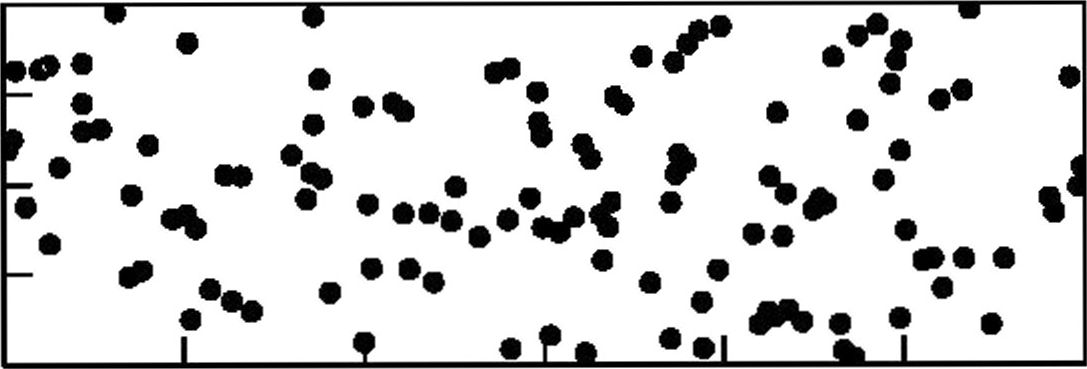

Рисунок А.8 — 8 % поверхности, 122 поры, d = 1 мм

Рисунок А.9 — 16 % поверхности, 244 поры, с/ = 1 мм
23
ГОСТ ISO 5817—2025
Приложение В (справочное)
Дополнительные критерии для сварных швов сталей, подверженных усталости
В.1 Общие положения
В этом приложении приведены дополнительные требования соответствия уровням классов усталости (FAT — fatigue class).
Для некоторых областей применения обозначения относятся к среднему значению минус два стандартных отклонения, что соответствует вероятности работоспособности 97,7 %. Для вероятности сохранения 95 % работоспособности двухсторонних швов при достоверном среднем значении в 75 % (односторонних 87,5 %, иногда 95 %), учитывая обычный разброс усталостных испытаний, разница по нагрузке должна составлять менее 2 %, которой можно пренебречь.
Для сварных швов, подверженных усталостной нагрузке, таблица 1 должна быть дополнена дополнительными требованиями в соответствии с В.2 — В.5.
В.2 Уровни качества
Дополнительные требования к уровням качества В и С состоят в том, чтобы скорректировать допустимость дефектов для FAT 90 до уровня качества В, обозначив В90, и FAT 63 для уровня качества С, обозначив С63.
Уровень качества В125, соответствующий FAT 125, представлен дополнительными требованиями к уровню В для некоторых дефектов. Уровень В125, как правило, не достижим при сварке.
Угловые швы исключены из уровня В125.
Приложение В не применимо к уровню D.
Дополнительные требования не применяются к уровню D.
Примечание — Уровень С63 охватывает FAT 63 и ниже, уровень В90 — FAT 90 и ниже, а уровень В125 — FAT 125 и ниже.
Таблица В.1 содержит дополнительные требования к уровням С и В для сварных швов, подверженных усталостной нагрузке. В столбце для уровня В125 представлены дополнительные требования для уровня В. Если ограничения не представлены, требования уровня В125 соответствуют требованиям уровня В.
В.З Плавный переход
Для плавного перехода в таблице 1 применяется радиус перехода в соответствии с 1.12 таблица В.1.
В.4 Стыковые и угловые швы с неполным проплавлением
Для стыковых и угловых швов с неполным проплавлением условием допустимости дефектов для соответствующего уровня качества, является выполнение требования по расчетной величине глубины проплавления.
Примечание — Если величина глубины проплавления не достигнута, условия допустимости дефектов можно не принимать во внимание, поскольку ресурс по усталостной прочности будет определяться величиной конструктивного непровара.
В.5 Обозначение
Чтобы показать, что требование к качеству включает в себя требования приложения В, обозначение уровней В и С дополнено классом усталости FAT.
Пример 1 — ГОСТ ISO 5817-С63.
Пример 2 — ГОСТ ISO 5817-В90.
Пример 3 — ГОСТ ISO 5817-В125.
Таблица В.1 —Дополнительные требования к таблице 1 для сварных швов сталей, подверженным усталостной нагрузке
№ | Обозначение по ISO 6520-1 | Наименование дефекта | t, ММ | Ограничения по дефектам для уровней качества | ||
С63с | В90с | В125 | ||||
1.5 | 401 | Микронесплавление | >0,5 | а | а | а |
24
Продолжение таблицы В. 1
ГОСТ ISO 5817—2025
№ | Обозначение по ISO 6520-1 | Наименование дефекта | t, мм | Ограничения по дефектам для уровней качества | ||
С63с | В90с | В125 | ||||
1.7 | 5011 5012 | Непрерывный подрез Прерывистый подрез | > 3 | а | а | Не допускаются |
1.8 | 5013 | Подрез корня шва | > 3 | а | а | Не допускаются |
1.9 | 502 | Превышение выпуклости (стыковой шов) | >0,5 | а | а | h < 0,2 мм + 0,1 Ь, но не более 2 мм |
1.10 | 503 | Превышение выпуклости (угловой шов) | >0,5 | а | а | ь |
1.11 | 504 | Превышение про-плава | 0,5—3 | а | а | h < 0,2 мм + 0,05 b |
> 3 | а | а | h < 0,2 мм + 0,05 Ь, но не более 1 мм | |||
1.12 | 505 | Неправильный профиль сварного шва | >0,5 | а | а | а |
5052 | Неправильный радиус перехода шва к основному металлу 5052 | >0,5 | b | г > 1 мм | г > 4 мм | |
1.14 | 509 511 | Протек Незаполненная разделка кромок | > 3 | а | а | Не допускаются |
1.16 | 512 | Асимметрия углового шва (существенное неравенство катетов шва) | >0,5 | а | а | ь |
1.17 | 515 | Вогнутость корня шва | > 3 | а | а | Не допускаются |
1.23 | 602 | Брызги металла | >0,5 | а | а | Не допускаются |
2.3 | 2011 2012 | Газовая пора Равномерная пористость | > 0,5 | а | а | Для одного слоя: < 1 %; для многослойных: <2% <7 < 0,1 s, но не более 1 мм |
2.4 | 2013 | Скопление пор | >0,5 | а | < 3 %d, d<0,2s, d<0,2 а, d < 2,5 мм | < 2 %d, d< 0,1 s, но не более 0,5 мм |
25
ГОСТ ISO 5817—2025
Окончание таблицы В. 1
№ | Обозначение по ISO 6520-1 | Наименование дефекта | t, мм | Ограничения по дефектам для уровней качества | ||
С63с | В90с | В125 | ||||
2.5 | 2014 | Линейная пористость | >0,5 | а | а | Для одного слоя: < 1 %d; для многослойных: < 2 %d сУ< 0,1 s, но не более 1 мм |
2.6 | 2015 2016 | Вытянутая полость Свищ | >0,5 | а | h <0,2 s или 0,2 а h не более 2 мм после сварки, / не более 2,5 мм; после термообработки / < 20 мм | а |
2.9 | 300 | Твердое включение | >0,5 | а | h <0,2 s или 0,2 а, | Не допускаются |
301 | Шлаковое включение | h не более 2 мм | ||||
302 | Флюсовое включение | После сварки / не более 2,5 мм | ||||
303 | Оксидное включение | После термообработки / < 20 мм | ||||
3.1 | 5071 | Линейное смещение листов | >0,5 | а | h < 0,1 t, но не более 3 мм | h < 0,05 t, но не более 1,5 мм |
5072 | Линейное смещение труб | >0,5 | а | h < 0,5 t, но не более 1 мм | а | |
3.3 | 508 | Угловое смещение13 | >0,5 | р<2° | р < 1° | р< 1° |
а Те же значения, что и для уровней качества В и С соответственно в таблице 1.
ь Не определено.
с Значения идентичны IIW-Doc. XIII-2323-10. Значения подтверждены IIW для толщины материала 10 мм и более. Может быть применима меньшая толщина материала.
d Ограничения по дефектам соответствуют соотношению между суммой различных областей пор и областью оценки. Если расстояние между двумя областями пор меньше диаметра наименьшей площади пор, область, окружающая обе области пор, считается одной областью дефекта. Если расстояние между двумя порами меньше диаметра одной из соседних пор, полная соединенная площадь двух пор является суммой областей дефектов.
26
ГОСТ ISO 5817—2025
Приложение ДА (справочное)
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
ISO 25901 (all parts) | — | * 1) |
* Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. | ||
1> В Российской Федерации действуют ГОСТ Р 58904—2020/ISO/TR 25901-1:2016 «Сварка и родственные процессы. Словарь. Часть 1. Общие термины», ГОСТ Р 58905—2020/ISO/TR 25901-3:2016 «Сварка и родственные процессы. Словарь. Часть 3. Сварочные процессы», ГОСТ Р 58906—2020/ISO/TR 25901-4:2016 «Сварка и родственные процессы. Словарь. Часть 4. Дуговая сварка».
27
ГОСТ ISO 5817—2025
Библиография
[1] ISO 2553 Welding and allied processes — Symbolic representation on drawings — Welded joints
(Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения)
[2] ISO 4063 Welding and allied processes — Nomenclature of processes and reference numbers (Свар
ка, пайка и резка. Перечень и условные номера процессов)
[3] ISO 6520-1 Welding and allied processes — Classification of geometric imperfections in metallic
materials — Part 1: Fusion welding (Сварка и родственные процессы. Классификация дефектов геометрии в металлических материалах. Часть 1. Сварка плавлением)
[4] ISO 8501-3 Preparation of steel substrates before application of paints and related products — Visual assessment of surface cleanliness — Part 3: Preparation grades of welds, edges and other areas with surface imperfections (Подготовка стальных поверхностей под окраску и другие виды покрытий. Визуальная оценка чистоты поверхности. Часть 3. Степени очистки сварных швов, кромок и других участков с дефектами поверхностей)
[5] ISO 13919-1 Electron and laser-beam welded joints — Requirements and recommendations on quality levels for imperfections — Part 1: Steel, nickel, titanium and their alloys (Соединения, полученные электронно-лучевой и лазерной сваркой. Требования и рекомендации по уровням качества для дефектов. Часть 1. Сталь, никель, титан и их сплавы)
[6] ISO 17635 Non-destructive testing of welds — General rules for metallic materials (Неразрушающий
контроль сварных соединений. Общие правила для металлических материалов)
[7] HW-Catalogue, Reference radiographs for the assessment of weld imperfections in accordance with ISO 5817. DVS Media Verlag, Dusseldorf
[8] Hobbacher A. ed. RecoMMendations for fatigue design of welded joints and components IIW document XIII-1823-0. Welding Research Council New York, WRC-Bulletin 520, 2009
[9] Hobbacher A, & Kassner M On Relation between Fatigue Properties of Welded Joints, Quality Criteria and Groups
in ISO 5817. IIW-documentXIII-2323-10
[10] Karlsson N., & Lenander PH. Analysis of fatigue life in two weld class sys-tems, Master thesis in Solid Mechanics, LITH-IKP-EX-05/2302-SE, Linko-pings University, Sweden, 2005
28
УДК 621.791:006.354
МКС 25.160.10
25.160.40
ГОСТ ISO 5817—2025
IDT
Ключевые слова: уровни качества; дефекты при сварке; сварные соединения из стали, никеля, титана и их сплавов
29
Технический редактор И.Е. Черепкова
Корректор И.А. Королева
Компьютерная верстка И.Ю. Литовкиной
Сдано в набор 04.12.2025. Подписано в печать 18.12.2025. Формат 60*84%. Гарнитура Ариал.
Усл. печ. л. 4,18. Уч.-изд. л. 3,34.
Подготовлено на основе электронной версии, предоставленной разработчиком стандарта
Создано в единичном исполнении в ФГБУ «Институт стандартизации» , 117418 Москва, Нахимовский пр-т, д. 31, к. 2.
