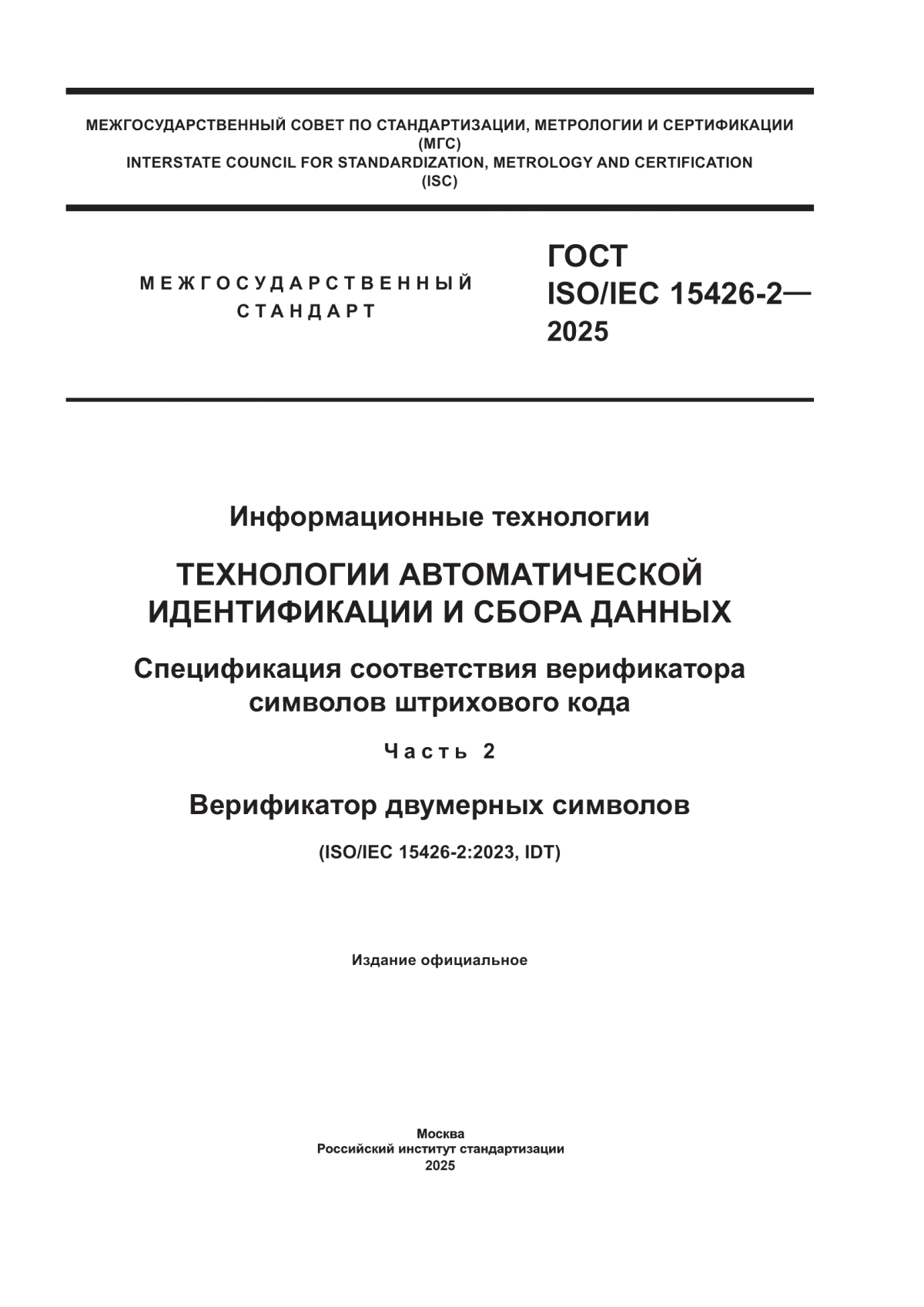

ГОСТ ISO/IEC 15426-2-2025 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация соответствия верификатора символов штрихового кода. Часть 2. Верификатор двумерных символов

ГОСТ ISO/IEC 15426-2-2025

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Информационные технологии

ТЕХНОЛОГИИ АВТОМАТИЧЕСКОЙ ИДЕНТИФИКАЦИИ И СБОРА ДАННЫХ

Спецификация соответствия верификатора символов штрихового кода

Часть 2

Верификатор двумерных символов

Information technology. Automatic identification and data capture techniques. Bar code verifier conformance specification. Part 2. Verifier of two-dimensional symbols

МКС 35.040.50

Дата введения 2025-10-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Ассоциацией автоматической идентификации "ЮНИСКАН/ ГС1 РУС" (ГС1 РУС) совместно с Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ") (Российская Федерация), с Государственным предприятием "Центр систем идентификации" НАН Беларуси (ГП ЦСИ) (Республика Беларусь) и ГС1 Туркменистан (Туркмения) в рамках Межгосударственного технического комитета МТК 517 "Технологии автоматической идентификации и сбора данных" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)

За принятие проголосовали:

(Поправка. ИУС № 3-2026).

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 400-ст межгосударственный стандарт ГОСТ ISO/IEC 15426-2-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2025 г.

5 Настоящий стандарт идентичен международному стандарту ISO/IEC 15426-2:2023* "Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация соответствия верификатора символов штрихового кода. Часть 2. Двумерные символы" ("Information technology - Automatic identification and data capture techniques - Bar code verifer conformance specification - Part 2: Two-dimensional symbols", IDT).

________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. - .

Международный стандарт разработан подкомитетом ISO/IEC JTC 1/SC 31 "Технологии автоматической идентификации и сбора данных" совместного технического комитета по стандартизации ISO/IEC JTC 1 "Информационные технологии" Международной организации по стандартизации (ISO) и Международной электротехнической комиссии (IEC).

Сведения о соответствии международных терминов и русских терминов-эквивалентов, встречающихся в тексте стандарта, приведены в дополнительном приложении ДА.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДБ.

Дополнительные сноски по тексту стандарта, выделенные курсивом*, приведены для пояснения текста оригинала

________________

* В оригинале обозначения и номера стандартов и нормативных документов приводятся обычным шрифтом, кроме раздела "Библиография". - .

6 ВЗАМЕН ГОСТ ISO/IEC 15426-2-2022

7 Некоторые положения международного стандарта могут быть объектами патентных прав. Международная организация по стандартизации (ISO) и Международная электротехническая комиссия (IEC) не несут ответственности за идентификацию подобных патентных прав

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

ВНЕСЕНА поправка, опубликованная в ИУС № 3, 2026 год

Поправка внесена изготовителем базы данных

Введение

Технология штрихового кодирования базируется на распознавании кодовых комбинаций, представленных в виде штрихов и пробелов или массива модулей определенных размеров, в соответствии с правилами, называемыми спецификациями символик, которые определяют представление знаков в таких комбинациях. Спецификации символики могут быть подразделены, с одной стороны, на символики линейных символов и, с другой стороны, на символики двумерных символов, причем последние могут быть подразделены на символики многострочных символов штрихового кода, которые иногда называются "стековые символы штрихового кода", и символики символов двумерного матричного кода.

Символы многострочного штрихового кода представляют собой графические изображения в виде последовательностей строк знаков символа, кодирующих данные и служебные компоненты, размещенных в определенном порядке в вертикальном направлении для формирования символа, как правило, прямоугольной формы, который содержит отдельное информационное сообщение. Каждая строка символа обладает характеристиками линейного символа штрихового кода и может считываться методами, используемыми при сканировании линейных символов.

Двумерные матричные символы, как правило, представляют собой прямоугольную компоновку модулей, располагаемых в узлах сетки по двум (иногда и более) осям; координаты каждого модуля должны быть известны для того, чтобы определить его значение, и поэтому, прежде чем символ сможет быть декодирован, его следует проанализировать по двум направлениям.

Если из контекста не следует иного, термин "символ" в настоящем стандарте может относиться к любому типу символики.

Символ, как машиносчитываемый носитель данных, должен быть изготовлен таким образом, чтобы его можно было надежно декодировать в пункте использования при выполнении им своего основного назначения. Для измерения и оценки качества символов с целью контроля технологического процесса и обеспечения качества в ходе изготовления символов, а также на последующих этапах их использования разработаны соответствующие типовые методики.

Для объективной оценки качества символов штрихового кода изготовителям оборудования для штрихового кодирования, производителям символов штрихового кода и потребителям технологии штрихового кодирования необходимы общедоступные типовые спецификации соответствия измерительного оборудования, применяющего указанные методики с целью обеспечения соответствия и согласованности характеристик этого оборудования.

Настоящий стандарт по своему техническому содержанию аналогичен (с соответствующими изменениями) стандарту на соответствие верификатора линейных символов штрихового кода ISO/IEC 15426-1*, на котором он базируется, и должен применяться вместе со спецификацией символики, которая соответствует подлежащему испытаниям символу штрихового кода и содержит конкретные требования к символике, необходимые для применения этого символа.

________________

* См. [2]

Настоящий стандарт подготовлен подкомитетом SC 31 "Технологии автоматической идентификации и сбора данных" совместного технического комитета ISO/IEC JTC 1 "Информационные технологии".

1 Область применения

Настоящий стандарт устанавливает методы испытаний для репрезентативной выборки образцов оборудования и критерии минимальной точности, применимые для верификаторов, использующих методологию ISO/IEC 15415 для многострочных символов штрихового кода и двумерных символов матричных символик, а также определяет вторичные эталоны для калибровки с целью обеспечения соответствия верификаторов.

Примечание - Для верификаторов двумерных символов штрихового кода следует применять ISO/IEC 15426-1*.

________________

* См. [2]

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO/IEC 15415, Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Two-dimensional symbols (Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний качества печати символов штрихового кода. Двумерные символы)

ISO/IEC 15416, Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Linear symbols (Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний качества печати символов штрихового кода. Линейные символы)

ISO/IEC 19762, Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary [Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь]

3 Термины и определения

В настоящем стандарте применены термины по ISO/IEC 15415, ISO/IEC 19762, а также следующий термин с соответствующим определением.

ISO и IEC поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ISO: доступна по адресу http://www.iso.org/obp;

- Электропедия IEC: доступна по адресу http://www.electropedia.org/.

3.1 первичный эталонный тестовый символ (primary reference test symbol): Символ штрихового кода, предназначенный для оценки точности верификаторов штрихового кода и изготовленный с жесткими допусками, намного более высокими, чем у проверяемых верификаторов штрихового кода, с использованием методов, соответствующих национальным эталонам.

4 Обозначения

В настоящем стандарте использованы следующие обозначения:

- коэффициент отражения штриха по ISO/IEC 15416;

- максимальный коэффициент отражения по ISO/IEC 15416;

- минимальный коэффициент отражения по ISO/IEC 15416;

- коэффициент отражения пробела по ISO/IEC 15416.

5 Соответствие

Средство измерения соответствует требованиям настоящего стандарта, если оно выполняет функции, определенные в 6.3, и если результаты измерений первичных эталонных тестовых символов, приведенные в соответствии с разделом 8, доказывают, что среднеарифметическое значение результатов десяти измерений (для многострочных символов штрихового кода) или пяти измерений (для двумерных матричных символов) отдельных параметров, подлежащих включению в отчет, находится в пределах допусков, приведенных в таблице 1.

Таблица 1 - Допуски на значения измеряемых параметров

6 Функциональные требования

6.1 Общие требования

Общее требование к верификатору двумерных символов состоит в том, что он должен обеспечивать оценку качества символа штрихового кода, которая должна быть точной и единой как при измерениях определенного символа, выполненных одним и тем же средством измерения в течение некоторого периода времени, так и при измерениях определенного символа, выполненных различными средствами измерения. Такая согласованность является существенной для обеспечения проведения достоверных сравнений, которые следует выполнять при оценках символа, верифицируемого в два разных момента времени или двумя различными средствами измерения.

6.2 Калибровка коэффициента отражения

Верификаторы должны быть оснащены средствами калибровки и, где необходимо, подстройки коэффициента отражения по эталонным калибровочным образцам. Следует использовать две точки калибровки во всем диапазоне, максимально близкие к наиболее высокому и наиболее низкому уровням коэффициента отражения.

В ISO/IEC 15415 определен материал с эталонным коэффициентом отражения, по которому следует калибровать указанные образцы.

6.3 Обязательные функции

6.3.1 Верификаторы многострочных символов штрихового кода

Верификатор многострочных символов штрихового кода, использующий методологию ISO/IEC 15415, должен обеспечивать выполнение следующих функций:

- сбор данных об измеренных значениях коэффициента отражения в точках, расположенных вдоль нескольких путей сканирования по длине символа штрихового кода;

- построение профилей отражения при сканировании по результатам этих измерений;

- анализ профилей отражения при сканировании;

- предоставление информации о классах отдельных параметров профиля отражения при сканировании и классах самого профиля;

- предоставление информации о значении параметра и классе "эффективность декодирования кодового слова" (codeword yield);

- предоставление информации о значении и классе параметра "неиспользуемая коррекция ошибок" (unused error correction);

- определение и предоставление информации о полном классе качества символа;

- предоставление информации о декодированных данных.

6.3.2 Верификаторы двумерных матричных символов

Верификатор двумерных матричных символов, использующий методологию ISO/IEC 15415, должен обеспечивать выполнение следующих функций:

- сбор данных об измеренных значениях коэффициента отражения в зоне замера, включающей символ, подвергаемый испытаниям, и его свободные зоны, а также область, расположенную от свободных зон символа на расстоянии 20 размеров Х (где Х - установленная ширина самых узких элементов в символе штрихового кода или установленная ширина одиночного элемента в двумерном символе) (см. раздел 10);

- построение базового полутонового изображения и двоичного изображения в соответствии с ISO/IEC 15415;

- декодирование этих изображений в соответствии с рекомендуемым алгоритмом декодирования;

- предоставление информации об отдельных значениях и классах для каждого из параметров, приведенных в ISO/IEC 15415;

- определение и предоставление информации о полном классе качества символа;

- предоставление информации о декодированных данных.

Способ предоставления информации не оговаривается, но он может основываться, например, на отображении информации на экране дисплея средства измерения, печати отчета или на электронной передаче данных иному устройству, подобному ЭВМ.

6.4 Дополнительные функции

Поскольку требования пользователей верификаторов к объему информации, регистрируемой средством измерения, могут отличаться, верификатор может выполнять дополнительные функции, например:
