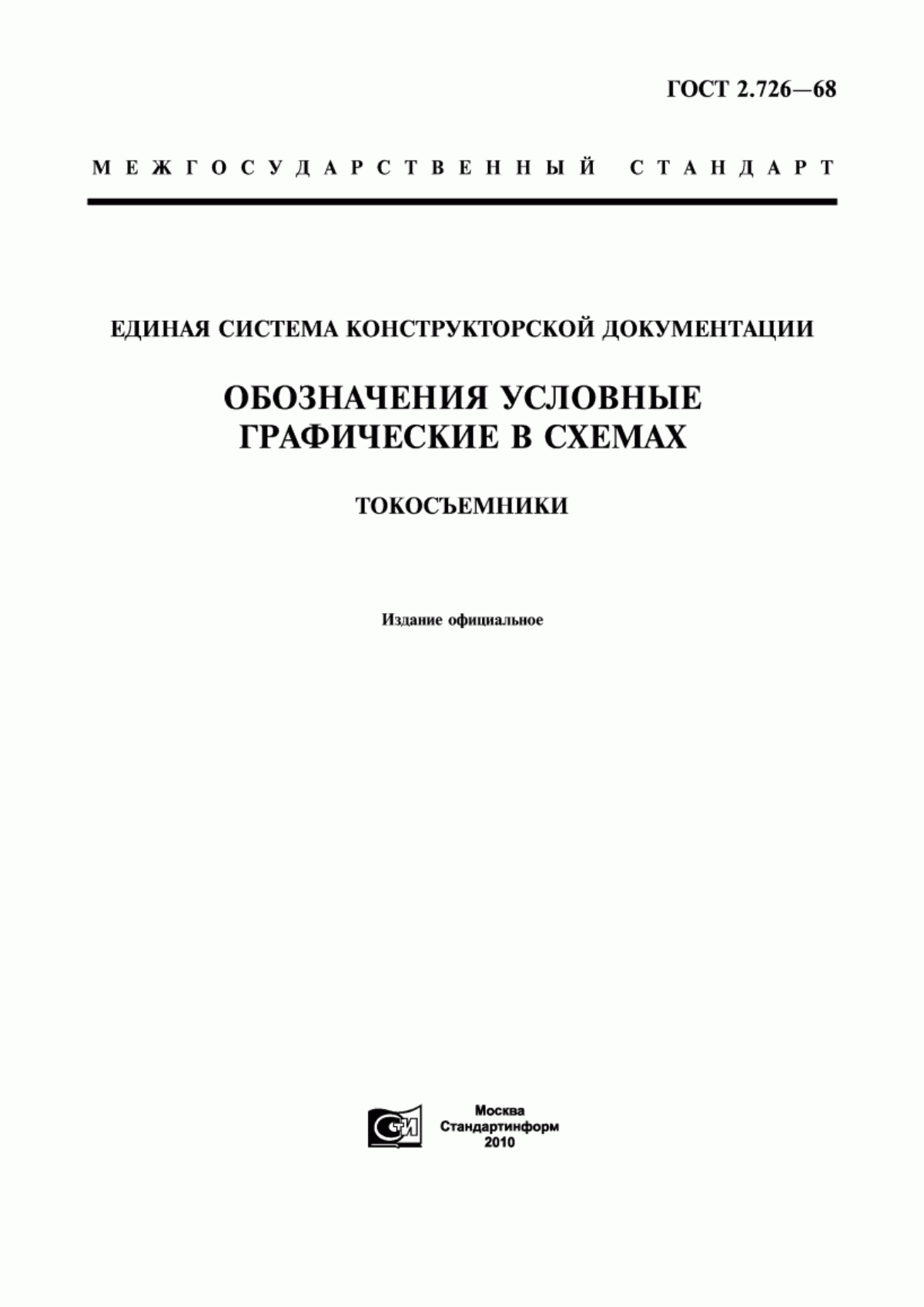

ГОСТ 2.726-68
Группа Т52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ
Токосъемники
Unified system for design documentation. Graphic identifications in schemes. Slip rings
МКС 01.080.40
29.160.01
Дата введения 1971-01-01
УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
ВЗАМЕН ГОСТ 7624-62 в части разд.20 (пп.20.16-20.19)
ПЕРЕИЗДАНИЕ. Апрель 2010 г.
1. Токосъемники на схемах изображают, как правило, в положении касания контактирующих элементов.
Если необходимо показать, что токосъемник не касается контактирующего элемента (например, контактного провода), то между их обозначениями оставляют зазор 1-2 мм.
2. Обозначения токосъемников приведены в таблице.
Наименование | Обозначение |
1. Токосъемник троллейный: |
|
а) общее обозначение | |
б) управляемый (пантограф) |
|
в) с третьего рельса | |
2. Токосъемник кольцевой |
|
Примечание. Допускается использовать следующее обозначение |
|
