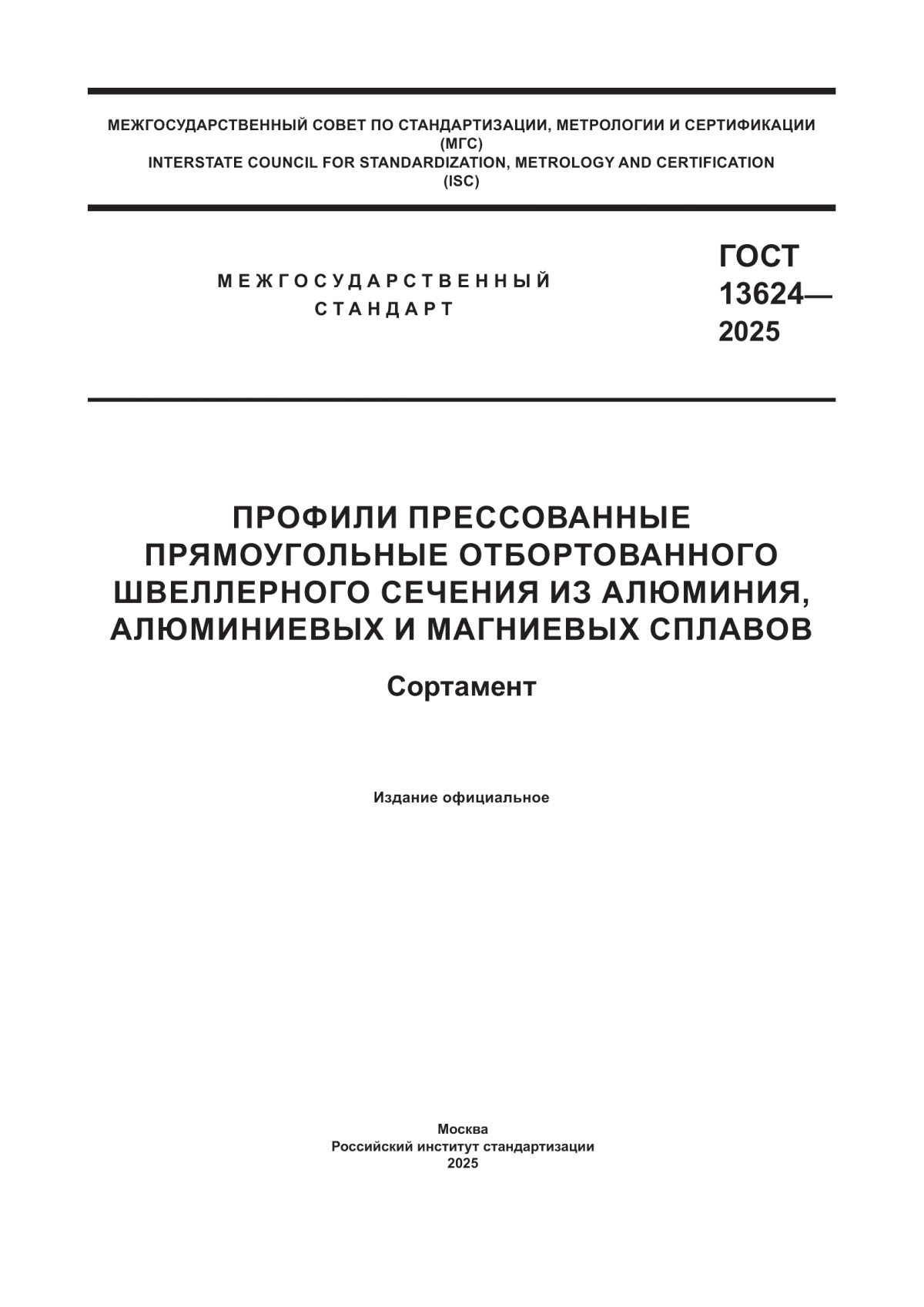

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСТ
13624—
2025
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО ШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Издание официальное
Москва Российский институт стандартизации 2025
ГОСТ 13624—2025
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия» (Алюминиевая Ассоциация)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 «Алюминий»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. № 182-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004—97 | Код страны по МК (ИСО 3166) 004—97 | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ | Азстандарт |
Армения | АМ | ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджи кета н да рт |
Узбекистан | uz | Узбекское агентство по техническому регулированию |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. № 347-ст межгосударственный стандарт ГОСТ 13624—2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения
5 ВЗАМЕН ГОСТ 13624—90
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
© Оформление. ФГБУ «Институт стандартизации», 2025
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ 13624—2025
Содержание
1 Область применения..................................................................1
2 Нормативные ссылки..................................................................1
3 Основные параметры.................................................................1
Приложение А (справочное) Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов...........8
Приложение Б (справочное) Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов........................9
Приложение В (справочное) Соответствие номеров профилей ранее действовавшим обозначениям............................................................10
III
ГОСТ 13624—2025
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО ШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded rectangular flanged channel-section shapes of aluminium, aluminium and magnesium alloys. Assortment
Дата введения —2025—09—01 с правом досрочного применения
1 Область применения
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей отбортованного швеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры

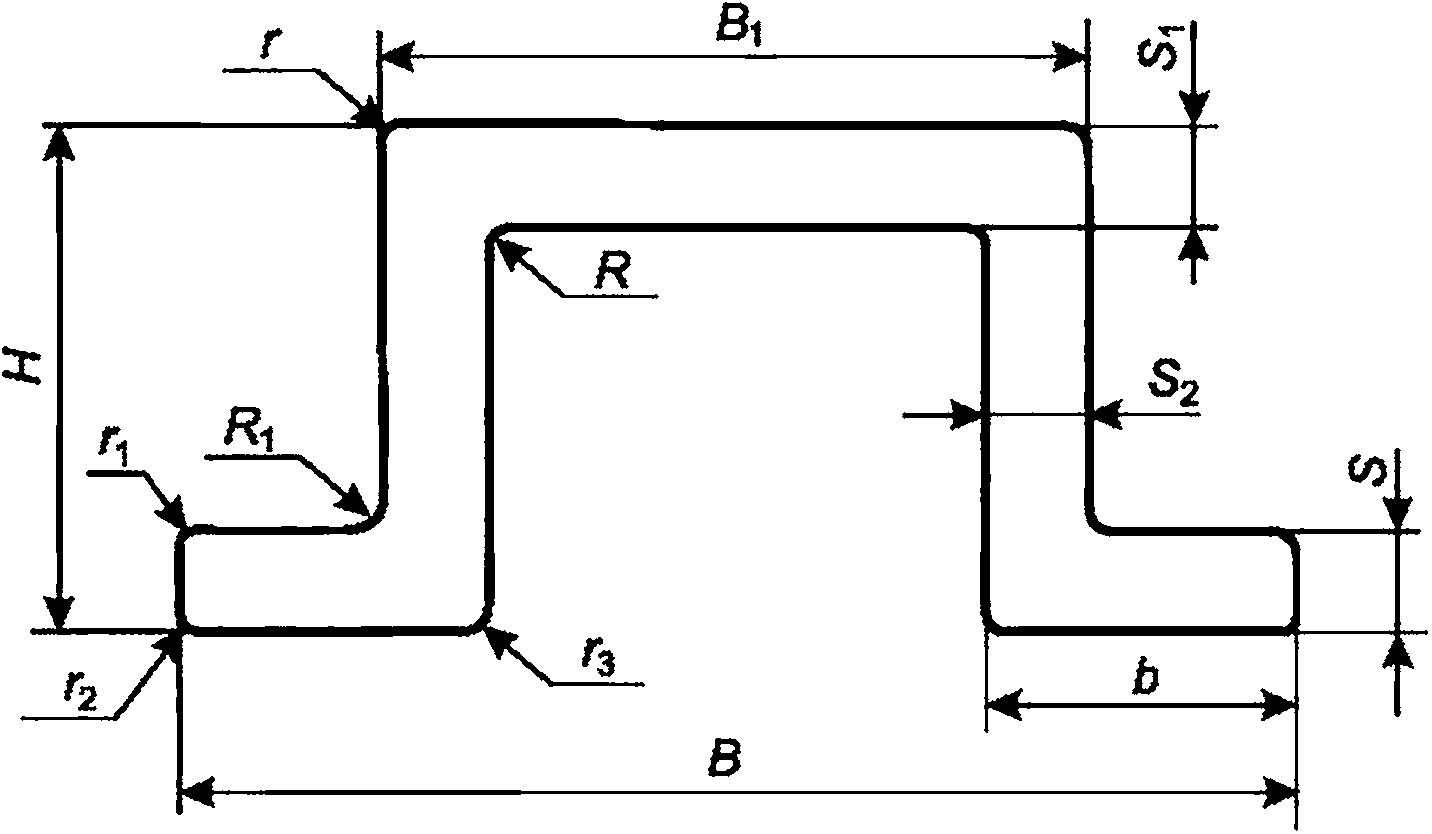

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
Издание официальное
1
ГОСТ 13624—2025
В, By — длина; b — длина полки; Н — высота; S, Sy, S2 — толщина; R, Ry — радиусы скругления; г, Гу, г2, г3 — радиусы притупления Рисунок 1 — Прессованный прямоугольный профиль отбортованного швеллерного сечения
2
Таблица 1 — Норма профилей, размеры и теоретическая масса
Номер профиля | Размеры, мм | Площадь сечения, см2 | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава, кг | |||||||||
Н | В | Bi | ь | S | Si | S2 | R | алюминиевого | магниевого | ||||
441209 | 4,5 | 27,0 | 14,0 | 9,00 | 1,5 | 1,5 | 2,5 | 1,0 | 3,0 | 0,598 | 27 | 0,170 | 0,108 |
441121 | 5,5 | 15,8 | 15,2 | 1,50 | 2,0 | 1,2 | 1,2 | — | — | 0,298 | 16 | 0,085 | 0,054 |
441122 | 7,5 | 33,0 | 17,5 | 9,25 | 1,5 | 1,5 | 1,5 | — | — | 0,675 | 33 | 0,192 | 0,122 |
441123 | 7,5 | 40,0 | 18,0 | 14,50 | 2,0 | 3,8 | 3,5 | 0,5 | 1,5 | 1,394 | 40 | 0,397 | 0,251 |
441216 | 9,5 | 38,0 | 25,0 | 9,00 | 3,0 | 1,5 | 2,5 | 1,0 | — | 1,169 | 38 | 0,333 | 0,210 |
441205 | 10,0 | 119,0 | 99,0 | 35,00 | 6,0 | 4,0 | 25,0 | — | — | 8,160 | 120 | 2,326 | 1,469 |
441206 | 10,0 | 159,0 | 139,0 | 35,00 | 6,0 | 4,0 | 25,0 | — | — | 9,760 | 160 | 2,782 | 1,757 |
441125 | 11,0 | 29,0 | 20,0 | 6,00 | 1,5 | 1,5 | 1,5 | — | 1,0 | 0,724 | 29 | 0,206 | 0,130 |
441126 | 12,0 | 46,0 | 28,0 | 11,00 | 2,0 | 2,0 | 2,0 | — | 1,5 | 1,330 | 46 | 0,379 | 0,239 |
441217 | 12,0 | 81,0 | 62.0 | 14,50 | 4,0 | 4,0 | 5,0 | 0,5 | 0,5 | 4,042 | 81 | 1,152 | 0,728 |
441129 | 13,5 | 105,0 | 65,0 | 22,50 | 2,5 | 2,5 | 2,5 | 2,0 | 2,0 | 3,209 | 105 | 0,915 | 0,578 |
441132 | 14,0 | 68,0 | 34,0 | 20,00 | 3,0 | 3,0 | 8,0 | 3,0 | 3,0 | 2,777 | 68 | 0,792 | 0,500 |
441220 | 16,0 | 26,0 | 13,0 | 6,50 | 1,5 | 1,5 | 1,5 | 0,5 | 0,5 | 0,782 | 28 | 0,223 | 0,141 |
441136 | 16,0 | 46,0 | 20,0 | 15,00 | 2,0 | 2,0 | 2,0 | 3,0 | 2,0 | 1,536 | 46 | 0,438 | 0,276 |
441138 | 17,0 | 68,0 | 34,0 | 20,00 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 2,957 | 68 | 0,843 | 0,532 |
441139 | 17,0 | 68,0 | 34,0 | 20,50 | 3,0 | 3,5 | 3,5 | — | 2,0 | 3,172 | 68 | 0,904 | 0,571 |
441207 | 18,0 | 62,0 | 42,0 | 16,00 | 9,0 | 8,0 | 6,0 | 1,0 | 1,0 | 6,369 | 63 | 1,815 | 1,146 |
441221 | 18,0 | 68,0 | 36,0 | 18,00 | 2,0 | 3,5 | 2,0 | — | — | 2,480 | 68 | 0,707 | 0,446 |
441223 | 20,0 | 46,0 | 23,0 | 14,50 | 3,0 | 5,0 | 3,0 | 3,0 | 3,0 | 2,817 | 48 | 0,803 | 0,507 |
441224 | 20,0 | 75,0 | 50,5 | 14,50 | 2,0 | 2,5 | 2,25 | 2,5 | — | 2,567 | 76 | 0,732 | 0,462 |
441225 | 22,0 | 64,0 | 30,0 | 20,00 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,137 | 64 | 0,894 | 0,565 |
441143 | 24,0 | 48,0 | 23,0 | 15,50 | 3,0 | 12,0 | 3,0 | 1,0 | 1,0 | 4,239 | 49 | 1,208 | 0,763 |
ГОСТ 13624—2025
-^ Продолжение таблицы 1
Номер профиля | Размеры, мм | Площадь сечения, см2 | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава, кг | |||||||||
Н | В | в1 | b | S | $1 | $2 | R | алюминиевого | магниевого | ||||
441226 | 28,0 | 82,0 | 43,0 | 21,00 | 2,0 | 1,5 | 1,5 | 3,0 | 3,0 | 2,297 | 82 | 0,655 | 0,414 |
441145 | 28,0 | 84,0 | 30,0 | 29,50 | 2,5 | 3,0 | 2,5 | 3,0 | 3,0 | 3,577 | 86 | 1,020 | 0,644 |
441228 | 28,7 | 67,3 | 29,7 | 20,00 | 1,2 | 2,7 | 1,2 | 3,0 | 3,0 | 1,954 | 68 | 0,557 | 0,352 |
441146 | 29,0 | 60,0 | 30,0 | 16,50 | 1,5 | 3,0 | 1,5 | 3,0 | 3,0 | 2,207 | 62 | 0,629 | 0,397 |
441229 | 29,0 | 80,0 | 30,0 | 28,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 5,017 | 80 | 1,430 | 0,903 |
441231 | 30,0 | 70,0 | 25,0 | 24,00 | 2,0 | 2,0 | 1,5 | 3,0 | 3,0 | 2,317 | 70 | 0,660 | 0,417 |
441149 | 30,0 | 70,0 | 28,0 | 24,00 | 2,0 | 2,0 | 3,0 | 5,0 | 3,0 | 3,226 | 70 | 0,919 | 0,581 |
441151 | 30,0 | 95,0 | 50,0 | 25,00 | 4,0 | 5,0 | 2,5 | 2,0 | 2,5 | 5,594 | 96 | 1,594 | 1,007 |
441253 | 32,0 | 80,0 | 36,0 | 25,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 5,257 | 81 | 1,498 | 0,946 |
441232 | 33,5 | 26,0 | 22,0 | 3,50 | 2,0 | 1,5 | 1,5 | 3,0 | 2,0 | 1,426 | 41 | 0,406 | 0,257 |
441154 | 34,0 | 70,0 | 30,0 | 23,00 | 5,0 | 2,0 | 3,0 | 3,0 | 8,0 | 4,597 | 70 | 1,310 | 0,828 |
441156 | 35,0 | 52,0 | 23,0 | 16,50 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,394 | 55 | 0,682 | 0,431 |
441157 | 35,0 | 53,6 | 23,0 | 16,50 | 1,5 | 2,0 | 1,2 | 2,0 | 1,5 | 1,738 | 56 | 0,495 | 0,313 |
441159 | 35,0 | 70,0 | 29,0 | 23,50 | 2,0 | 2,0 | 3,0 | 2,0 | 5,0 | 3,504 | 70 | 0,999 | 0,631 |
441233 | 35,0 | 94,0 | 48,0 | 25,00 | 2,0 | 2,5 | 2,0 | 4,0 | 4,0 | 3,557 | 94 | 1,014 | 0,640 |
441234 | 35,0 | 110,0 | 50,0 | 33,00 | 3,0 | 4,0 | 3,0 | 3,0 | 3,0 | 5,737 | 110 | 1,635 | 1,033 |
441235 | 35,0 | 110,0 | 50,0 | 34,00 | 3,0 | 13,0 | 4,0 | 3,0 | 3,0 | 10,137 | 110 | 2,889 | 1,825 |
441236 | 36,0 | 110,0 | 50,0 | 33,00 | 3,0 | 4,0 | 3,0 | 3,0 | 3,0 | 5,797 | 110 | 1,652 | 1,044 |
441239 | 40,0 | 30,0 | 20,0 | 10,00 | 4,0 | 30,0 | 5,0 | — | — | 7,400 | 48 | 2,109 | 1,332 |
441163 | 40,0 | 70,0 | 50,0 | 13,00 | 4,0 | 3,0 | 3,0 | 5,0 | 5,0 | 4,735 | 74 | 1,349 | 0,852 |
441240 | 40,0 | 80,0 | 70,0 | 6,50 | 1,5 | 1,5 | 1,5 | 1,0 | 1,0 | 2,364 | 85 | 0,674 | 0,425 |
441241 | 40,0 | 80,0 | 50,0 | 16,50 | 1,5 | 3,0 | 1,5 | 3,0 | 8,0 | 3,137 | 82 | 0,894 | 0,565 |
ГОСТ 13624—2025
Продолжение таблицы 1
Номер профиля | Размеры, мм | Площадь сечения, см2 | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава, кг | |||||||||
Н | В | Bi | b | S | Si | S2 | R | алюминиевого | магниевого | ||||
441166 | 40,0 | 82,0 | 36,0 | 25,00 | 4,0 | 4,0 | 2,0 | 3,0 | 3,0 | 4,797 | 83 | 1,367 | 0,864 |
441167 | 40,0 | 94,0 | 50,0 | 25,00 | 4,0 | 6,0 | 3,0 | 5,0 | 5,0 | 7,015 | 95 | 1,999 | 1,263 |
441242 | 40,0 | 95,6 | 50,0 | 25,00 | 4,3 | 4,3 | 2,2 | 4,0 | 4,0 | 5,819 | 96 | 1,658 | 1,047 |
441169 | 41,0 | 92,0 | 50,0 | 25,00 | 10,0 | 12,6 | 4,0 | 3,0 | 4,0 | 12,879 | 93 | 3,671 | 2,318 |
441170 | 41,0 | 92,0 | 50,0 | 25,00 | 10,0 | 17,0 | 4,0 | 3,0 | 4,0 | 14,727 | 93 | 4,197 | 2,651 |
441174 | 45,0 | 70,0 | 30,0 | 22,70 | 4,5 | 3,5 | 2,7 | 5,0 | 5,0 | 5,306 | 74 | 1,512 | 0,955 |
441175 | 45,0 | 92.0 | 60,0 | 20,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 6,975 | 95 | 1,988 | 1,255 |
441176 | 45,0 | 120,0 | 86,0 | 21,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 7,855 | 123 | 2,239 | 1,414 |
441177 | 45,0 | 170,0 | 100,0 | 44,00 | 7,0 | 15,0 | 9,0 | 8,0 | 8,0 | 25,849 | 170 | 7,367 | 4,653 |
441244 | 50,0 | 80,0 | 36,0 | 25,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 6,337 | 84 | 1,806 | 1,141 |
441179 | 50,0 | 80,0 | 44,0 | 20,00 | 3,5 | 3,5 | 2,0 | 3,0 | 3,0 | 4,737 | 85 | 1,350 | 0,853 |
441182 | 55,0 | 95,0 | 75,0 | 15,00 | 5,0 | 5,0 | 5,0 | 3,0 | 3,0 | 9,827 | 103 | 2,801 | 1,769 |
441246 | 60,0 | 75,0 | 40,0 | 20,00 | 4,0 | 4,0 | 2,5 | 5,0 | 5,0 | 6,015 | 86 | 1,714 | 1,083 |
441183 | 60,0 | 84,0 | 44,0 | 22,00 | 2,5 | 2,5 | 2,0 | 2,5 | 2,5 | 4,454 | 92 | 1,269 | 0,802 |
441247 | 60,0 | 125,0 | 100,0 | 17,50 | 5,0 | 5,0 | 5,0 | — | — | 11,750 | 132 | 3,349 | 2,115 |
441186 | 63,0 | 120,0 | 44,0 | 48,00 | 6,0 | 30,0 | 10,0 | 3,0 | 3,0 | 24,437 | 121 | 6,965 | 4,399 |
441187 | 65,0 | 96,0 | 50,0 | 25,00 | 3,0 | 2,0 | 2,0 | 3,0 | 3,0 | 4,977 | 103 | 1,419 | 0,896 |
441188 | 65,0 | 96,0 | 50,0 | 25,00 | 3,0 | 3,0 | 2,0 | 5,0 | 5,0 | 5,575 | 103 | 1,589 | 1,003 |
441189 | 70,0 | 85,0 | 44,0 | 22,00 | 2,0 | 2,0 | 1,5 | 5,0 | 5,0 | 3,955 | 98 | 1,127 | 0,712 |
441191 | 80,0 | 95,0 | 50,0 | 25,00 | 2,8 | 2,8 | 2,5 | 5,0 | 2,5 | 6,735 | 112 | 1,919 | 1,212 |
441248 | 80,0 | 110,0 | 60,0 | 29,00 | 5,0 | 5,0 | 4,0 | 3,0 | 3,0 | 11,477 | 124 | 3,271 | 2,066 |
441192 | 83,0 | 92,0 | 60,0 | 20,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 10,015 | 116 | 2,854 | 1,803 |
ГОСТ 13624—2025
° Окончание таблицы 1
Номер профиля | Размеры, мм | Площадь сечения, см2 | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава,кг | |||||||||
Н | В | s1 | b | S | $1 | S2 | R | «1 | алюминиевого | магниевого | |||
441194 | 95,0 | 99,0 | 95,0 | 6,00 | 35,0 | 4,0 | 4,0 | 3,0 | — | 12,519 | 135 | 3,568 | 2,253 |
441250 | 125,5 | 110,0 | 78,0 | 21,00 | 5.0 | 5,0 | 5.0 | 3,0 | 2,0 | 17,606 | 158 | 5,018 | 3,169 |
441251 | 130,0 | 164,0 | 94,0 | 40,00 | 15,0 | 5,0 | 5,0 | 8,0 | 5,0 | 28,082 | 190 | 8,003 | 5,055 |
Примечания 1 Значения радиусов скругления R и Rv не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. 2 Радиусы притупления острых кромок г, rv г2, г3 должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. | |||||||||||||
ГОСТ 13624—2025
ГОСТ 13624—2025
3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1.
3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1.
7
ГОСТ 13624—2025
Приложение А (справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов
Таблица А.1 — Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент | Марка сплава | Переводной коэффициент |
Для алюминия всех марок | 0,950 | В92 | 0,954 |
АМц | 0,958 | 1915 | 0,972 |
АМцС | 0,958 | 1925 | 0,972 |
АМг2 | 0,940 | 1935 | 0,977 |
АМгЗ | 0,937 | 1985ч | 0,948 |
АМг5 | 0,930 | В48-4 | 0,968 |
АМгб | 0.926 | ВД1 | 0,982 |
АМг61 | 0,930 | АКМ | 0,970 |
Д1 | 0,982 | АК4 | 0,970 |
Д16 | 0,976 | АК6 | 0,962 |
Д16ч | 0,976 | АК4-1 | 0,982 |
Д19ч | 0,968 | АК4-1ч | 0,982 |
Д20 | 0,996 | ВАД1 | 0,968 |
АВ | 0,947 | ВД17 | 0,965 |
К48-2 | 0,972 | АД31Е | 0,950 |
К48-2пч | 0,972 | 1161 | 0,972 |
АД31 | 0,950 | 1163 | 0,975 |
АДЗЗ | 0,951 | 1973 | 1,000 |
АД35 | 0,954 |
8
ГОСТ 13624—2025
Приложение Б (справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Таблица Б.1 — Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Марка сплава | Переводной коэффициент |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
9
ГОСТ 13624—2025
Приложение В (справочное)
Соответствие номеров профилей ранее действовавшим обозначениям
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
441121 | пзю | С 979, ПК 629, ПП 351, ПС 97 |
441122 | П460-3 | ПВ 1476, ПК 13024 |
441123 | П460-2 | НП 255-1 |
441125 | — | ПК 680-11, ПС 885-737 |
441126 | П460-6 | ПК 680-1, ПС 28-1, НП 100-1 |
441129 | — | ПК 15529 |
441132 | П460-8 | ПР 217-1 |
441136 | П460-12 | С 145А, С 2100, С 145, НП 1929 |
441138 | П460-14 | ПР 217-2 |
441139 | П460-15 | ПК 680-5, ПС 28-5 |
441143 | П460-16 | С 216, ПВ 1856 |
441145 | П460-23 | ПК 13256 |
441146 | П460-18 | ПР 217-3 |
441149 | П460-22 | ПС 28-15 |
441151 | П460-26 | ПК 680-9, ПС 28-9 |
441154 | П460-30 | ПК 680-15, НП 354-1 |
441156 | П460-32 | ПР 217-4 |
441157 | П460-34 | ПС 28-13 |
441159 | — | ПК 17901, ПК 17381, С 1818, ПВ 1993 |
441163 | П460-38 | ПВ 326, ПС 885-449 |
441166 | П460-40 | ПК 680-16, ПС 28-14 |
441167 | П460-42 | ПВ 937, ПК 680-4, ПС 28-4 |
441169 | П460-46 | НП 1263-1, ПС 28-16 |
441170 | П460-48 | ПК 680-6, ПС 28-6 |
441174 | П460-54 | ПК 680-3, ПС 28-3 |
441175 | — | ПД 49 |
441176 | — | ПД 47 |
441177 | П460-56 | ПК 680-2 |
441178 | П460-58 | ПК 17889-1, ПП 746-2 |
441179 | — | ПК 14542 |
441182 | — | ПК 17889-2 |
10
Окончание таблицы В. 1
ГОСТ 13624—2025
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
441183 | П460-64 | ПК 680-19 |
441186 | П460-67 | ПК 0541 |
441187 | П460-66 | ПК 680-25 |
441188 | П460-69 | ПК 9232, ПК 9232-1 |
441189 | П460-71 | ПК 12004 |
441191 | П460-68 | ПК 680-26 |
441192 | — | ПД 46 |
441194 | — | ПК 13862 |
441205 | — | ПК 14922-1 |
441206 | — | ПК 14922-2 |
441207 | — | ПК 18237 |
441209 | — | ПК 19901 |
441216 | — | КП 215 |
441217 | — | ПК 8336 |
441220 | — | КП 279 |
441221 | — | ПК 8322, ПК 4039 |
441223 | — | ПК 7063, ПВ 1909 |
441224 | — | ПК 8168 |
441225 | — | ПК 18682 |
441226 | — | ПК 18622 |
441228 | — | ПК 19661 |
441229 | — | ПК 18709-1 |
441231 | — | ПК 19010 |
441232 | — | ПК 4537 |
441233 | — | ПК 19881 |
441234 | — | ПК ЗОЮ, С 2307 |
441235 | — | ПК 3010-1, С 2308 |
441236 | — | ПК 18393, С 1936 |
441239 | — | ПС 885-1022 |
441240 | — | ПД 173 |
441241 | — | ПК 18399 |
441242 | — | ПК 3026 |
441244 | — | ПК 18709 |
441246 | — | ПК 2405 |
441247 | — | ПК 18515 |
11
ГОСТ 13624—2025
УДК 669.71—42:006.354
МКС 77.150.10
77.150.20
Ключевые слова: профили прессованные прямоугольные отбортованного швеллерного сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса
Редактор М.В. Митрофанова
Технический редактор И.Е. Черепкова
Корректор И.А. Королева
Компьютерная верстка И.Ю. Литовкиной
Сдано в набор 24.04.2025. Подписано в печать 28.04.2025. Формат 60x847s. Гарнитура Ариал.
Усл. печ. л. 1,86. Уч-изд. л. 1,53.
Подготовлено на основе электронной версии, предоставленной разработчиком стандарта
Создано в единичном исполнении в ФГБУ «Институт стандартизации» , 117418 Москва, Нахимовский пр-т, д. 31, к. 2.
