ГОСТ 12182.8-2025 Кабели, провода и шнуры. Методы проверки стойкости к изгибу

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 12182.8— 2025

КАБЕЛИ, ПРОВОДА И ШНУРЫ

Метод проверки стойкости к изгибу

Издание официальное

Москва Российский институт стандартизации 2025

ГОСТ 12182.8—2025

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «Научно-исследовательский, проектно-конструкторский и технологический кабельный институт (НИКИ) г. Томск с опытным производством» (АО «НИКИ г. Томск»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 046 «Кабельные изделия»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2025 г. № 185-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июля 2025 г. № 665-ст межгосударственный стандарт ГОСТ 12182.8—2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2027 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 12182.8—80

II

ГОСТ 12182.8—2025

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

© Оформление. ФГБУ «Институт стандартизации», 2025

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

III

ГОСТ 12182.8—2025

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛИ, ПРОВОДА И ШНУРЫ

Метод проверки стойкости к изгибу

Cables, wires and cords. Method of control of bending strength

Дата введения — 2027—09—01 с правом досрочного применения

1 Область применения

Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения неподвижных и подвижных электрических установок, и устанавливает методы проверки их стойкости к изгибу.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ 12182.0 Кабели, провода и шнуры. Методы проверки стойкости к механическим воздействиям. Общие требования

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 12182.0, а также следующий термин с соответствующим определением:

3.1 сосредоточенный изгиб: Изгиб, при котором нагрузка сосредоточена в одной точке испытуемого образца.

4 Подготовка к испытаниям

Отбор образцов следует проводить по ГОСТ 12182.0.

Длина образца должна быть указана в нормативном документе на кабельные изделия конкретных марок.

Издание официальное

1

ГОСТ 12182.8—2025

5 Оборудование

5.1 Для испытаний следует применять испытательное оборудование, соответствующее требованиям ГОСТ 12182.0 и включающее:

- рычаг с зажимом, изгибающий образец на угол не более 1,5л рад вокруг сменных роликов, установленных на станине стенда при простом изгибе, или на пластине, жестко соединенной с рычагом при сосредоточенном изгибе;

- механизм, сообщающий рычагу колебательное движение;

- натяжное устройство или набор грузов.

Схема стенда для проверки стойкости к простому изгибу приведена на рисунке 1, к сосредоточенному изгибу — на рисунке 2.

5.2 Диаметры роликов должны соответствовать указанным в нормативном документе на кабельные изделия конкретных марок.

Рекомендуемый набор сменных роликов должен соответствовать ряду 5, 10, 20, 40, 60, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700 мм; допускаемые отклонения от заданных размеров роликов не должны превышать ±10 %.

Для простого изгиба вместо роликов допускается применять шаблоны, а для сосредоточенного — шаблоны и узлы кабельных вводов, используемых на электрических установках.

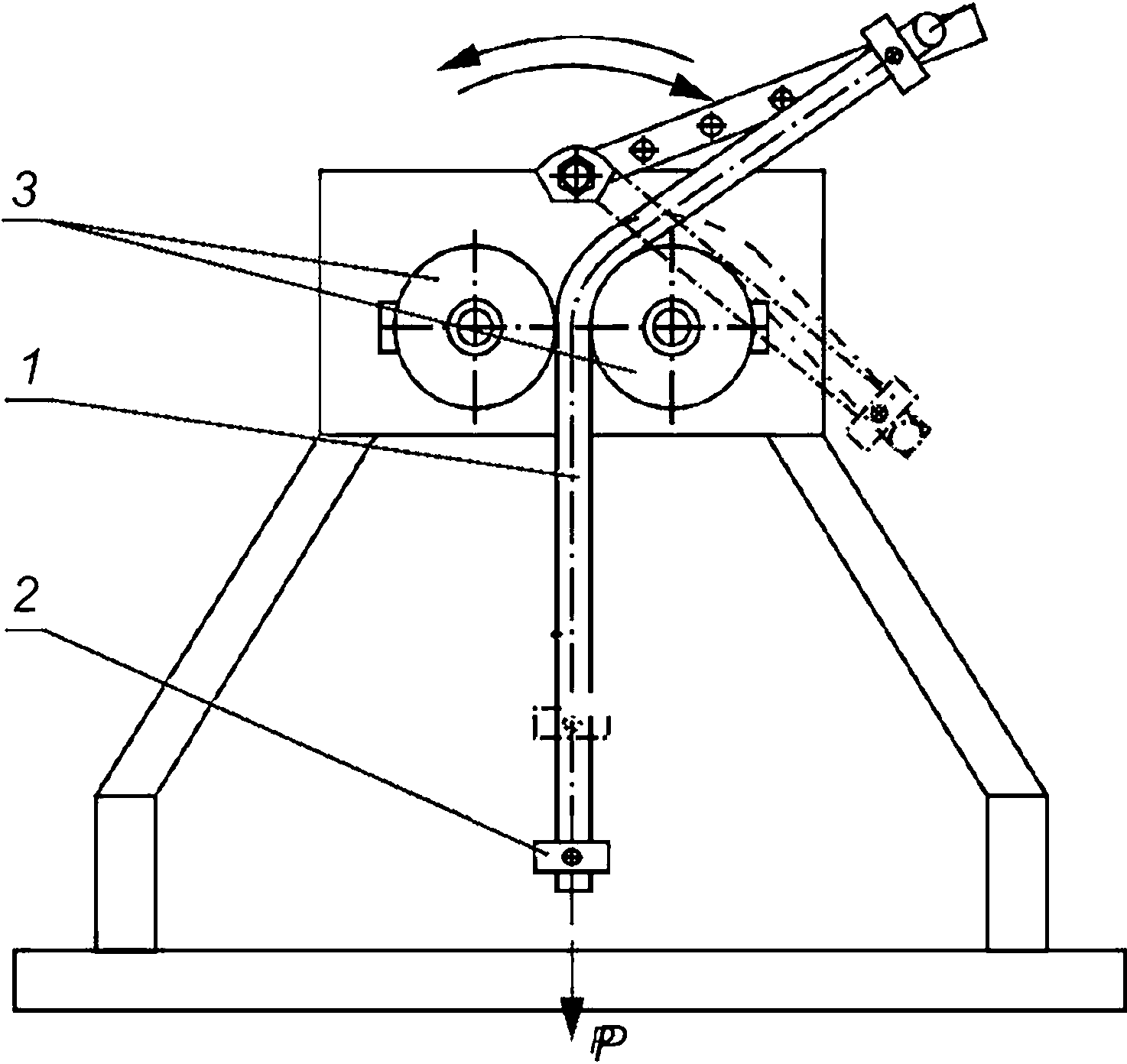

1 — испытуемый образец; 2 — груз; 3 — сменные ролики

Рисунок 1

5.3 Натяжное устройство стенда должно обеспечивать натяжение образца с усилием, предусмотренным в нормативном документе на кабельные изделия конкретных марок; допускаемое отклонение от заданного натяжения не должно превышать ±10 % без учета рывков.

При отсутствии в нормативном документе на кабельные изделия конкретных марок указаний о растягивающей нагрузке к образцу прикладывают нагрузку, обеспечивающую плотное прилегание кабельного изделия к поверхности ролика, но не более 0,5 кг на 1 мм² суммарного сечения токопроводящих жил.

2

ГОСТ 12182.8—2025

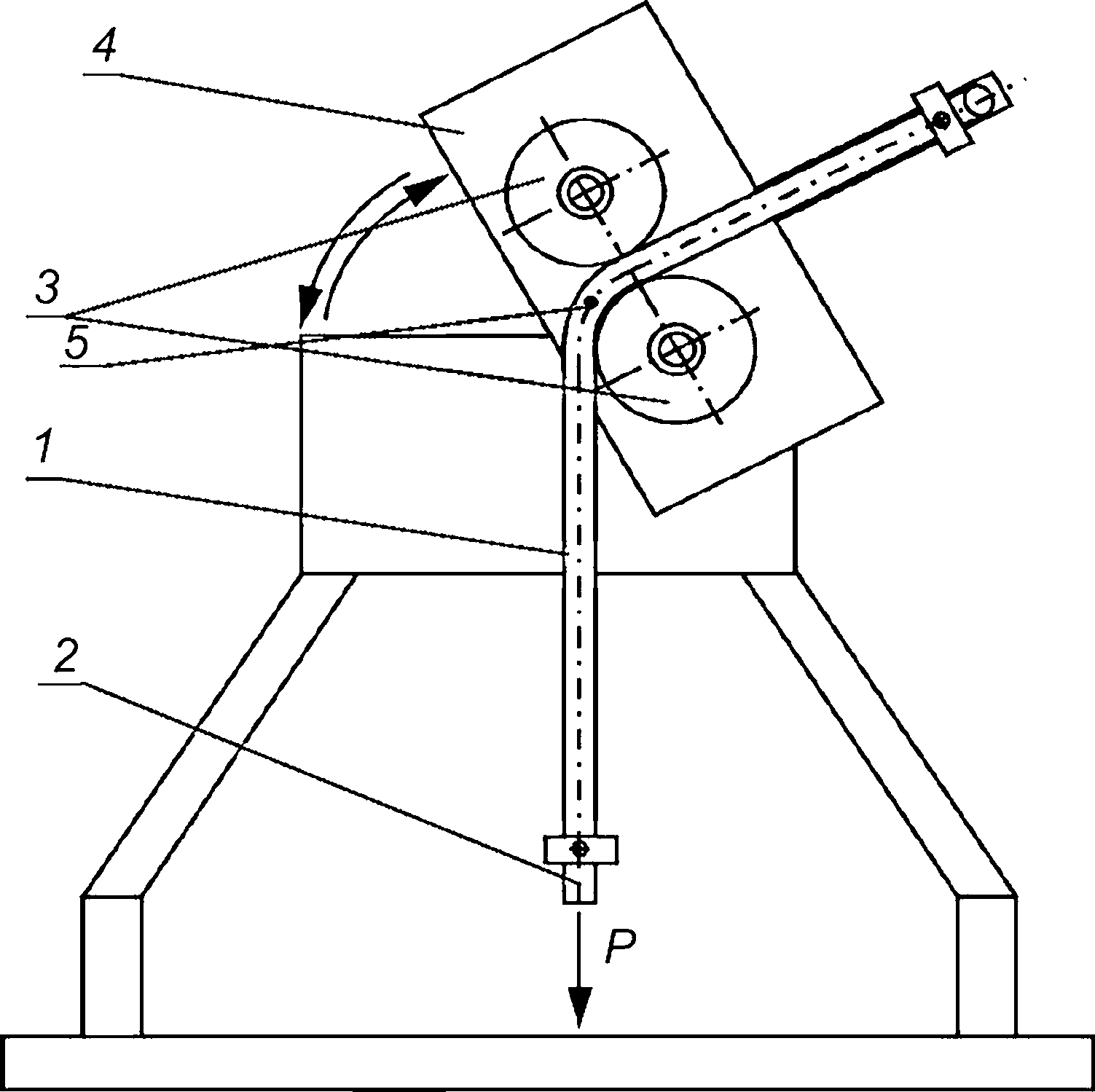

1 — испытуемый образец; 2 — груз; 3 — сменные ролики; 4 — пластина; 5 — точка приложения нагрузки

Рисунок 2

6 Подготовка к испытаниям

Подготовку образцов и стенда к испытаниям следует проводить в соответствии с требованиями ГОСТ 12182.0.

7 Проведение испытаний

7.1 Условия испытания должны соответствовать ГОСТ 12182.0.

7.2 Для испытаний один конец испытуемого образца закрепляют в подвижном зажиме, другой — в натяжном устройстве.

Цикл испытания заключается в изгибании образца на заданный угол вправо и влево от исходного положения.

Разность углов в разных направлениях не должна превышать 20 % от заданного угла изгиба.

7.3 Длина образца, вид и угол изгиба, скорость и число циклов испытаний должны соответствовать требованиям нормативного документа на кабельные изделия конкретных марок.

При отсутствии указаний о виде изгиба испытания следует проводить на стойкость к простому изгибу при скорости не более 100 цикл/мин.

7.4 Для круглых образцов должны применяться ролики с желобками полукруглого сечения, а для плоских — с желобками прямоугольного сечения. Допускается применение роликов без желобков.

8 Обработка результатов

Обработку результатов испытаний следует проводить в соответствии с требованиями ГОСТ 12182.0.

3

ГОСТ 12182.8—2025

УДК 621.315.2.016:006.354

МКС 29.060.20

Ключевые слова: кабели, провода, шнуры, стойкость к изгибу, оборудование, подготовка к испытаниям, проведение испытаний, обработка результатов
